Re: Lincoln2+ problème micro up / dn

par nitro Lun 15 Mai 2023, 00:31

Déjà dis nous quel micro tu met sur ton lincoln, le nombre de broche on s'en fou mais la technologie utilisée est primordiale, sur les Tx comme le Lincoln II, CRT 9900 7900 etc les récent quoi ça ne fonctionne pas comme sur les anciens j'explique :
- sur les anciens on mettait le UP ou Down à la masse et un fil correspondait au UP et au Down il fallait donc au moins 5 fils pour que cela fonctionne + 1 pour une alim si ton mic était compresseur.
- sur les nouveaux modèles comme c'est du microprocesseur au bout on peut faire passer plusieurs informations dans le même fil, en l'occurance pour le Up cela va correspondre à une certaine résistance et le Down à une autre, aujourd'hui il n'y a que 4 fils utilisés dans les micros et pas besoin d'alim car il y a déjà un 3 ou 5v qui part du TX

en conclusion si tu veux par exemple mettre un MC60 sur ton Tx soit tu oublie cette fonction soit tu modifie ton micro en coupant les pistes des switch de montées/descente et en mettant les résistance qu'il conviens sur chaque switch.
tien une autre info pour ceux qui ne savent pas pour le MC60 ou un micro studio BM800, pas besoin d'alim fantôme ou de pile, ça fonctionne directement le peut de courant que le Tx offre suffit pour la préamplification et l'alimentation de l'électret elle est pas belle la vie ? President Lincoln II + (Mobile) - Page 30 599804502

President Lincoln II + (Mobile) - Page 30 599804502

par **Dundee33** Lun 15 Mai 2023, 08:43

Salut @Zanini

Vu que la discussion c'est diviser en deux sujets, j'ai tout regrouper ici. President Lincoln II + (Mobile) - Page 30 2687661070

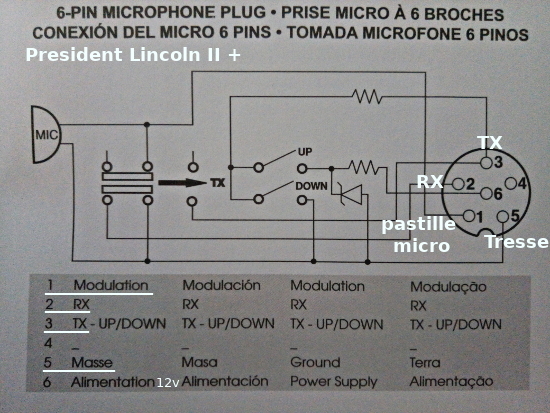

Pour apporter un complément de réponse à ce que les copains ont mis, regarde le plan de branchement et tu vas remarquer une connerie de chez President dedans. Les boutons UP/Down passent par le PTT. Du coup suivant les micros préampli ça génère des perturbations qui font changer le poste de canal/fréquence. Pour ma part la solution trouver a était de remettre le micro d'origine. Oui, je suis un peu faignant sur le coup. Smile

President Lincoln II + (Mobile) - Page 30 Plan_m11

par Zanini Lun 15 Mai 2023, 12:16

OK merci Dundee33, ça doit être à l'intérieur du poste ,en plus le poste revient de chez president, mais je n'ai pas vue de suite pour le up (avec le micro d'origine)que ça ne fonctionne plus.
je vais regardé au chémas

73 /51 aux stations qui m'ont répondu

par nitro Lun 15 Mai 2023, 13:06

Zanini a écrit:OK merci Dundee33, ça doit être à l'intérieur du poste ,en plus le poste revient de chez president, mais je n'ai pas vue de suite pour le up (avec le micro d'origine)que ça ne fonctionne plus.
je vais regardé au chémas

73 /51 aux stations qui m'ont répondu

non ça c'est dans le micro President Lincoln II + (Mobile) - Page 30 2687661070

par **Dundee33** Lun 15 Mai 2023, 16:08

nitro a écrit:
Zanini a écrit:OK merci Dundee33, ça doit être à l'intérieur du poste ,en plus le poste revient de chez president, mais je n'ai pas vue de suite pour le up (avec le micro d'origine)que ça ne fonctionne plus.
je vais regardé au chémas

73 /51 aux stations qui m'ont répondu

non ça c'est dans le micro

Vous avez tous les deux raisons. Laughing

Si le micro est ainsi, c'est que le poste est consul comme ça. President Lincoln II + (Mobile) - Page 30 2820069929

par nitro Mar 16 Mai 2023, 19:57

Dundee33 a écrit:
nitro a écrit:
Zanini a écrit:OK merci Dundee33, ça doit être à l'intérieur du poste ,en plus le poste revient de chez president, mais je n'ai pas vue de suite pour le up (avec le micro d'origine)que ça ne fonctionne plus.
je vais regardé au chémas

73 /51 aux stations qui m'ont répondu

non ça c'est dans le micro
Vous avez tous les deux raisons. Si le micro est ainsi, c'est que le poste est consul comme ça.

Je parlais du schémas, c'est celui du micro President Lincoln II + (Mobile) - Page 30 2687661070

par Debreux Ven 19 Mai 2023, 14:16

Dundee33 a écrit:Pour apporter un complément de réponse à ce que les copains ont mis, regarde le plan de branchement et tu vas remarquer une connerie de chez President dedans. Les boutons UP/Down passent par le PTT. Du coup suivant les micros préampli ça génère des perturbations qui font changer le poste de canal/fréquence. Pour ma part la solution trouver a était de remettre le micro d'origine. Oui, je suis un peu faignant sur le coup.

Tout à fait d'accord, Ils ont fait n'importe quoi chez Président pour faire des économies. La broche 3 sert à détecter les touches PTT, UP & DOWN et, malheureusement le circuit U802/STC15F204EA (ou plutôt le soft dedans qui gère l'ADC) ne s'en sort pas pour faire la différence. PTT met la broche 3 à la masse. La touche Down descend la tension sur cette broche 3. Le convertisseur ADC ne fait pas la différence....pourquoi ?

par **Dundee33** Ven 19 Mai 2023, 16:55

Debreux a écrit:
Dundee33 a écrit:Pour apporter un complément de réponse à ce que les copains ont mis, regarde le plan de branchement et tu vas remarquer une connerie de chez President dedans. Les boutons UP/Down passent par le PTT. Du coup suivant les micros préampli ça génère des perturbations qui font changer le poste de canal/fréquence. Pour ma part la solution trouver a était de remettre le micro d'origine. Oui, je suis un peu faignant sur le coup.
Tout à fait d'accord, Ils ont fait n'importe quoi chez Président pour faire des économies. La broche 3 sert à détecter les touches PTT, UP & DOWN et, malheureusement le circuit U802/STC15F204EA (ou plutôt le soft dedans qui gère l'ADC) ne s'en sort pas pour faire la différence. PTT met la broche 3 à la masse. La touche Down descend la tension sur cette broche 3. Le convertisseur ADC ne fait pas la différence....pourquoi ?

Salut.

Économie, je ne sais pas, mais en connerie, non. lol!

La broche 4 est libre en plus. Very Happy

par nitro Sam 20 Mai 2023, 11:17

Debreux a écrit:Tout à fait d'accord, Ils ont fait n'importe quoi chez Président pour faire des économies. La broche 3 sert à détecter les touches PTT, UP & DOWN et, malheureusement le circuit U802/STC15F204EA (ou plutôt le soft dedans qui gère l'ADC) ne s'en sort pas pour faire la différence. PTT met la broche 3 à la masse. La touche Down descend la tension sur cette broche 3. Le convertisseur ADC ne fait pas la différence....pourquoi ?

Je pense qu'il faut poser directement la question chez Président non ? lol!

par 14 kilo mike 5908 Mer 02 Aoû 2023, 20:48

Quel pourrais être la longueur du câble d antenne au minimum

par **Dundee33** Jeu 03 Aoû 2023, 01:45

14 kilo mike 5908 a écrit:Quel pourrais être la longueur du câble d antenne au minimum

Bonsoir.

Ce sujet est sur le President Lincoln II+. Pas sur les longueurs de câbles dont un sujet en traite sur le forum et qui divise les avis. President Lincoln II + (Mobile) - Page 30 1889400531

President Lincoln II + (Mobile) - Page 30 1889400531

par DEMON 72 Sam 11 Nov 2023, 13:15

HELLO .
J'ai une question pour les utilisateurs de ce poste .
Je sais pas ci c'est normal ( je ne pence pas ) , mais j'ai un truc bizarre en AM .
Le bargraph ce comporte quasiment comme en LSB !
Pourtant en AM comme en FM je devrais avoir une porteuse .
Quand j'appuie sur le PTT en AM le bargraph remonte au niveaux de mes QRM ( 4 en ce moment ) et ne monte à +30 que ci je parle ...
@+ 73/51

par Ribouldingue Sam 11 Nov 2023, 14:34

Pour moi c'est normal (même comportement sur le mien).

En FM, pas de variation (une porteuse = puissance délivrée. Que tu parles, ou pas).

En AM, c'est différent... regarde ton wattmètre, le niveau de modulation va avoir une incidence sur ta puissance (idéalement sur un modulomètre, on devrait avoir environ 80% de niveau de modulation pour obtenir le meilleur équilibre modulation / puissance).

Alors, tu vas me dire: Comment tu mesures ton niveau de modulation ? President Lincoln II + (Mobile) - Page 30 1f603

President Lincoln II + (Mobile) - Page 30 1f603

Chez HAM International, le ROS 6 regroupe ROS, Puissance ET Modulation. Tout ce qu'il faut pour obtenir une modulation idéale !

Merci à @Bandit pour ses conseils sur le sujet President Lincoln II + (Mobile) - Page 30 1f609

President Lincoln II + (Mobile) - Page 30 1f609

par DEMON 72 Sam 11 Nov 2023, 14:45

Salut Philippe .
Merci à toi pour l'explication President Lincoln II + (Mobile) - Page 30 2687661070

.
Il m'avais semblé que c'était pas pareille sur mon McKinley ...
@+ 73/51

par **Dundee33** Mar 21 Nov 2023, 23:23

Bonsoir.

Oui c'est normal. Il fait en même temps modulomètre avec la modulation AM. C'est pareil sur tous les postes .... President Lincoln II + (Mobile) - Page 30 2687661070

par samy Mer 27 Déc 2023, 15:57

Salut!
j'ai commandé le mien y a 2 jours, hâte de le tester!! Very Happy

par **Dundee33** Dim 10 Mar 2024, 15:01

Salut.

Info donner sur YouTube. President Lincoln II + (Mobile) - Page 30 2687661070

President Lincoln II + (Mobile) - Page 30 Rzogla10
