EuroCB Oceanic MK III (Mobile)

par **Dundee33** Lun 17 Aoû 2015, 05:31

[Vous devez être inscrit et connecté pour voir cette image]

(Je l'ai)

Canaux: 40
Modes: AM / FM
Modifier 120 canaux sur le bouton Ch19/Ch9/Off

Une description est disponible ici: [Vous devez être inscrit et connecté pour voir ce lien]
Le manuel (pdf) est ici: [Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir ce lien]

par **Dundee33** Lun 15 Mai 2017, 00:52

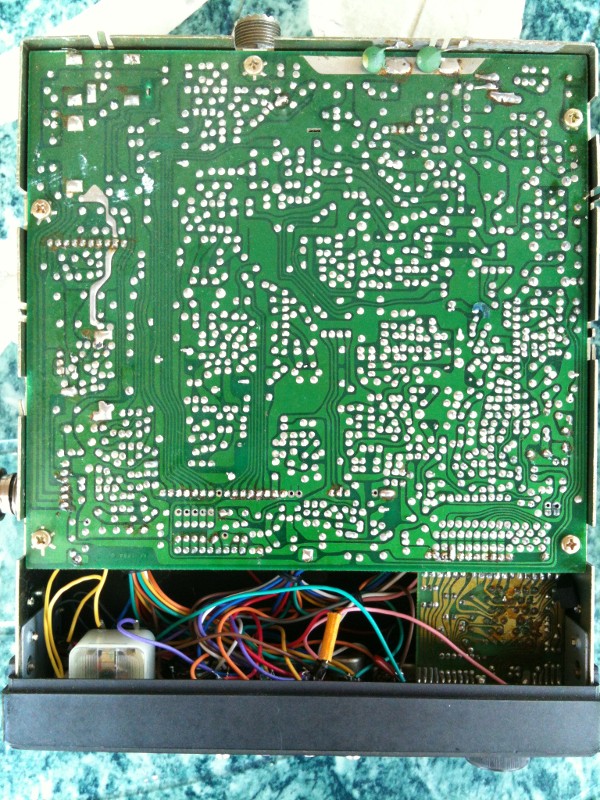

[Vous devez être inscrit et connecté pour voir cette image]

par **Dundee33** Sam 30 Déc 2017, 18:28

[Vous devez être inscrit et connecté pour voir cette image]

Source: [Vous devez être inscrit et connecté pour voir ce lien]

par **Dundee33** Lun 01 Jan 2018, 17:38

[Vous devez être inscrit et connecté pour voir cette image]

Source: [Vous devez être inscrit et connecté pour voir ce lien]

par 14KM5701 Lun 01 Jan 2018, 22:01

tiens voila sortie de son jus "avec la poussière" EuroCB Oceanic MK III (Mobile) 1889400531

La platine:
[Vous devez être inscrit et connecté pour voir cette image]

lien vers img grand format (2048x1657):
[Vous devez être inscrit et connecté pour voir ce lien]

Façade avant :
[Vous devez être inscrit et connecté pour voir cette image]

Question: sur la platine coté piste,
la diode a gauche est-elle d'origine ? "le poste a déjà été bricolé": EuroCB Oceanic MK III (Mobile) 2065537796

EuroCB Oceanic MK III (Mobile) 2065537796

[Vous devez être inscrit et connecté pour voir cette image]

par **Dundee33** Lun 01 Jan 2018, 22:29

Salut.

Ouf ! le zoom quant on clique sur le lien. Laughing

Non ce n'est pas d'origine. Regarde la photo du mien. Je soupçonne une inversion de polarité avec une réparation plus facile à faire de ce côté la. Wink

J'ai vue d'autres différences aussi dedans au niveau câblage. Cool

par 14KM5701 Mar 02 Jan 2018, 00:26

Dundee33 a écrit:Salut.
Ouf ! le zoom quant on clique sur le lien.
Non ce n'est pas d'origine. Regarde la photo du mien. Je soupçonne une inversion de polarité avec une réparation plus facile à faire de ce côté la.
J'ai vue d'autres différences aussi dedans au niveau câblage.

Ok, pour la diode je m'en douté mais je voulais avoir confirmation EuroCB Oceanic MK III (Mobile) 2687661070

pour les différences, OUI, le tiens a plus de fil que le mien. Cool

Je mettrais une photo de la platine coté piste
(on voit bien les soudure refaite "a la sauvage", y en a même qui manque)
lol!

par **Dundee33** Mar 02 Jan 2018, 09:49

Salut.

Vue l'emplacement de la diode du côté de l'alimentation, il y a une bonne chance que ce soit sa.
Ok la photo. EuroCB Oceanic MK III (Mobile) 2687661070

par 14KM5701 Mar 02 Jan 2018, 21:18

Platine coté piste de mon MK III
[Vous devez être inscrit et connecté pour voir cette image]

lien vers img grand format (2048x1594):
[Vous devez être inscrit et connecté pour voir ce lien]

par 14KM5701 Mar 02 Jan 2018, 21:43

[Vous devez être inscrit et connecté pour voir ce lien] EuroCB Oceanic MK III (Mobile) 1326404983

dur dur de savoir ce qui a été modifier ou pas sur le mien EuroCB Oceanic MK III (Mobile) 353994879

- Le fil blanc vers l'arrière du poste, je l'ai pas (donc sait pas a quoi il sert)
- les connecteurs A, B et C sont absent,
- les 2 condo au dessus du connecteur B sont absent sur ma platine EuroCB Oceanic MK III (Mobile) 3501797266

EuroCB Oceanic MK III (Mobile) 3501797266

et pour le E, les fils sont souder sur la platine pas facile de s'y retrouver scratch

par **Dundee33** Mar 02 Jan 2018, 23:30

Salut.

Pour le fil blanc, je pense plus que c'est sur le mien qu'il y a eu une modification. La quelle ? Je ne sais pas.

A B C ??? scratch

Je n'ai rien compris. Suspect

Ah Ok, sur la platine. Soit il s'agit de deux versions de ce poste, ou l'un ou l'autre a était modifier. Very Happy

par 14KM5701 Mer 03 Jan 2018, 00:01

Dundee33 a écrit:sur la platine. Soit il s'agit de deux versions de ce poste, ou l'un ou l'autre a était modifier.

je ne sais si 2 versions différente, en tout cas j'ai remarqué que le tiens a des composants que le mien n'a pas EuroCB Oceanic MK III (Mobile) 272536153

une chose est sûre le mien a été bidouillé/modifié à l'époque par son proprio
avant que je ne le récupère. Cool

vas falloir que je le teste un jour.

par kinouss02 Dim 17 Mar 2019, 13:04

Bonjour a vous, je viens de racheter ce modèl sur le coin coin et impossible de trouver la zone pour effectuer les soudures de débridage. Avez-vous l'endroit svp ? Merci

par **Dundee33** Dim 17 Mar 2019, 14:07

Salut.

Il faudrait que j'ouvre le mien qui est dans mon musée perso Very Happy

en version 40 canaux et que je vois ça. scratch

[Vous devez être inscrit et connecté pour voir cette image]

par kinouss02 Dim 17 Mar 2019, 16:38

du coup j'ai même regarder sur les photos de ton pcb au cas ou je trouvais des soudures que je n'avais pas mais non !! lol Pas moyen de trouver ce point A et B !!

par cyril dep 11 Dim 17 Mar 2019, 16:54

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir cette image]

par cyril dep 11 Dim 17 Mar 2019, 17:14

[Vous devez être inscrit et connecté pour voir cette image]

par kinouss02 Lun 18 Mar 2019, 18:43

Génial, merci beaucoup.

par CB_ON-AIR Mer 04 Sep 2019, 08:04

Bonjour,

je suis à la recherche du schéma de ce modèle Oceanic MKIII.
Je n'ai plus de son à ma radio et il émet tjrs mais sans transmettre la voix.
Quelqu'un a une idée ?

merci.

par **Dundee33** Ven 06 Sep 2019, 06:11

Salut.

Tout ce que j'ai est ici. A voir du côté des OM. Wink

par cyril dep 11 Ven 06 Sep 2019, 17:44

CB_ON-AIR a écrit:Bonjour,

je suis à la recherche du schéma de ce modèle Oceanic MKIII.
Je n'ai plus de son à ma radio et il émet tjrs mais sans transmettre la voix.
Quelqu'un a une idée ?

merci.

je dirais l ampli audio hs
car je crois que l ampli audio sur ce poste fait les 2 roles ampli audio pour haut parleur et ampli micro

par leglaude09 Ven 06 Sep 2019, 19:52

CB_ON-AIR a écrit:Bonjour,

je suis à la recherche du schéma de ce modèle Oceanic MKIII.
Je n'ai plus de son à ma radio et il émet tjrs mais sans transmettre la voix.
Quelqu'un a une idée ?

merci.

Salut !

As-tu de la réception ??

par kuntz Jeu 16 Jan 2020, 12:04

bonjour et bonne annee je recherche methode d alignement oceanic mk3 ainsi que son schema

par leglaude09 Jeu 16 Jan 2020, 13:01

Salut !

Va voir ici :
[Vous devez être inscrit et connecté pour voir ce lien]

Merci à 78Roger pour son site.

Sinon, je n'ai pas trouvé ce que tu recherches. J'espère que quelqu'un pourra t'aider...

par kuntz Jeu 16 Jan 2020, 15:44

Merci mais il ni a pas de schéma juste les modif
