PNI T941 (Support PL pour coffre ou capot)

par Dagui Ven 04 Fév 2022, 07:53

Support en acier inoxydable pour le montage de l'antenne radio CB sur le compartiment à bagages - inclut un câble de 5 m
Le PN9 T941 peut être utilisé pour monter une antenne de type PL dans une position fixe

Source Roumanie: https://www.pni.fr/
#PNI #T941

Salutations, que pensez-vous de ce genre d'article ?
Comparé à un support magnétique par exemple, en terme de masse, c'est mieux ?

par **Dundee33** Ven 04 Fév 2022, 08:49

Salut.

Vue qu'il n'y a pas de fiche de présentation de cette embase dans cette rubrique, j'ai un peu transformer ton message. Merci à toi de nous l'a montrer. PNI T941 (Support PL pour coffre ou capot) 2687661070

PNI T941 (Support PL pour coffre ou capot) 2687661070

Bien pratique, mais il faut que les deux petites visses fasse bien contacte en dessous avec le métal.

par Dagui Ven 04 Fév 2022, 09:04

Il m'a semblé que c'était un bon compromis entre embase magnétique et perçage. J'en ai commandé un, avec une ML160 à visser dessus.
Une fois installé je reviendrai faire un compte rendu avec de vrais morceaux de mesures, de reports et d'analyses dedans PNI T941 (Support PL pour coffre ou capot) 2687661070

par **Dundee33** Ven 04 Fév 2022, 09:24

Dagui a écrit:Il m'a semblé que c'était un bon compromis entre embase magnétique et perçage. J'en ai commandé un, avec une ML160 à visser dessus.
Une fois installé je reviendrai faire un compte rendu avec de vrais morceaux de mesures, de reports et d'analyses dedans

Pas faut je pense. PNI T941 (Support PL pour coffre ou capot) 2687661070

On vois plus souvent ce type d'embase en articulé. Mais il faut quand même que le contact soit bien fait en dessous. Il y a une astuce pour-ça. Tu installe l'embase et une fois les visses serrer, tu ressort l'embase et à l'endroit du serrage tu aura les traces des deux visses. Là tu prends un forait (sans perceuse) et tu creuse à la main les différentes couches pour mettre le métal à nu. Puis tu remet l'embase en place. Une fois fait, tu peux toujours faire une petite retouche de peinture à cette endroit. PNI T941 (Support PL pour coffre ou capot) 2820069929

PNI T941 (Support PL pour coffre ou capot) 2820069929

par Dagui Lun 07 Fév 2022, 11:12

Début du compte-rendu :

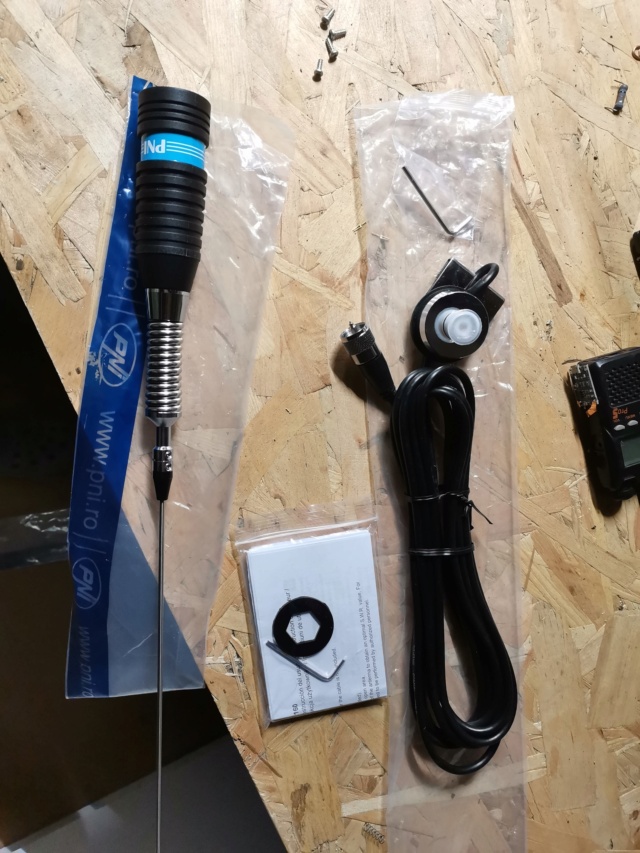

J'ai reçu ce matin par transporteur le support et la ML160.

Dans un tube très rigide, avec un délai plus que raisonnable car la commande fut passée vendredi dernier, donc il y a 3 jours.

Le vendeur mérite sa place dans les "bonnes adresse, je vais l'y mettre dans la foulée.
Il s'agit de techinn.com/fr et ça m'a coûté 29,98€ pour l'antenne, le support et le transport.
Je ne crois pas qu'il soit possible de trouver moins cher.
Dès que j'aurais essayé et éprouvé la bestiole je reviendrai.

PNI T941 (Support PL pour coffre ou capot) Img_2119

PNI T941 (Support PL pour coffre ou capot) Img_2118

par **Dundee33** Lun 07 Fév 2022, 21:56

Salut.

J'ai hâte de voir l’installation sur le push. PNI T941 (Support PL pour coffre ou capot) 2687661070

par nitro Lun 07 Fév 2022, 22:09

c'est le même système que la K40 quand on enlève l'aiment, c'est ce que j'ai sur mon toy je l'ai fixer sur le côté du capot il faut penser à mettre une tresse entre le capot et la caisse, j'ai ajouter également un petit bout de fil entre cette masse et en sandwich entre la vis de l'embase et le capot au cas où Wink

par Dagui Mar 08 Fév 2022, 13:27

Dundee33 a écrit:Salut.

J'ai hâte de voir l’installation sur le push.

Exaucé

J'ai choisi le capot, car en haut du coffre ça empêche de l'ouvrir PNI T941 (Support PL pour coffre ou capot) 2864765129

PNI T941 (Support PL pour coffre ou capot) Img_2120

PNI T941 (Support PL pour coffre ou capot) Img_2121

PNI T941 (Support PL pour coffre ou capot) Img_2122

par Dagui Mar 08 Fév 2022, 13:39

En bas de la courbe j'ai 1,13 de ROS et sous 1,5 de 26,9 à 27,6 MHz au nanovna.

par nitro Mar 08 Fév 2022, 13:48

Cool impec comme ça

tu as relier ton capot à la masse ? tu risque d'avoir des soucis dans le temps quand les charnières vont commencer à rouiller PNI T941 (Support PL pour coffre ou capot) 272536153

PNI T941 (Support PL pour coffre ou capot) 272536153

je met une photo de ma K40, si ça n'a pas sa place ici il suffit de la supprimer PNI T941 (Support PL pour coffre ou capot) 2687661070

PNI T941 (Support PL pour coffre ou capot) Img_2012

par Dagui Mar 08 Fév 2022, 13:54

Ah en effet, la configuration est identique. Le support semble être le frère du mien.
Ta photo est à sa place ici, selon moi PNI T941 (Support PL pour coffre ou capot) 2687661070

Pour le capot je prévoyais de faire une liaison avec le reste du châssis si j'avais des difficultés à obtenir un ROS correct mais là ça me va. Le mieux est l'ennemi du bien.
Quand j'aurais quelques minutes je le ferai peut-être par principe, histoire de comparer les courbes au nanovna, pour la science.

par nitro Mar 08 Fév 2022, 13:57

perso j'ai eu des soucis avec la masse du capot mais bon c'est l'âge du véhicule et la rouille des charnières je pense qui me faisait monter le TOS et des retour HF dans mon réfrigérateur Laughing

par **Dundee33** Mar 08 Fév 2022, 14:05

Salut.

Ok. Il y a un problème sur ton installation. Shocked

En enroulant de la sorte le câble, tu créer une self. affraid

Si tu n'as pas de TOS, alors bravo. PNI T941 (Support PL pour coffre ou capot) 2687661070

Par-contre il faudrait être sur que tu rentre bien en 50 Ohms dans le poste. PNI T941 (Support PL pour coffre ou capot) 2734354576

Si j'ai dis une connerie, les copains rectifierons. PNI T941 (Support PL pour coffre ou capot) 3232675018

A tu bien gratter là où les petites visse mordent pour le contact ?

par Dagui Mar 08 Fév 2022, 14:15

Oui oui j'ai bien gratté jusqu'à la tôle, puis j'ai mis une dose de graisse au cuivre pour éviter l'oxydation rapide.
Pour le câble j'avais lu, je ne sais plus où, qu'il vaut mieux enrouler le câble en rond, que finalement ça fait un choke et ce n'est pas plus mal.
Quelle solution, si c'est mauvais ? C'est qu'il mesure 4 mètres, ça m'en fait 3 de trop !

par **Dundee33** Mar 08 Fév 2022, 14:32

Dagui a écrit:Oui oui j'ai bien gratté jusqu'à la tôle, puis j'ai mis une dose de graisse au cuivre pour éviter l'oxydation rapide.
Pour le câble j'avais lu, je ne sais plus où, qu'il vaut mieux enrouler le câble en rond, que finalement ça fait un choke et ce n'est pas plus mal.
Quelle solution, si c'est mauvais ? C'est qu'il mesure 4 mètres, ça m'en fait 3 de trop !

Un choke se met au plus près de l'antenne. Là c'est plus un choque. PNI T941 (Support PL pour coffre ou capot) 2864765129

De mon côté j'ai fais plusieurs '8'. Maintenant si ça ne te donne pas de TOS.... PNI T941 (Support PL pour coffre ou capot) 2687661070

par DEMON 72 Mer 09 Fév 2022, 15:40

HELLO .
Les amis j'ai pas compris pourquoi vous avez mis vos antennes côté droit . C'est pas mieux du côté gauche ? J'imagine que du cout elle doit pas arriver très haut , sinon ça gênerait ...
@+ 73/51

par Dagui Mer 09 Fév 2022, 17:55

Salut Bruno, dans mon cas c'est pour qu'elle gêne le moins possible ma vue tout simplement Wink

par DEMON 72 Mer 09 Fév 2022, 18:11

Dagui a écrit:Salut Bruno, dans mon cas c'est pour qu'elle gêne le moins possible ma vue tout simplement

HELLO David .
J’étais sure que t’aller réponde ça . Du-coup ça te fais combien de hauteur en-tout ?
@+ 73/51

par Dagui Mer 09 Fév 2022, 18:31

Je n'ai pas mesuré, elle est donnée pour 145cm.
Je vais l'essayer demain PNI T941 (Support PL pour coffre ou capot) 2687661070

par DEMON 72 Mer 09 Fév 2022, 18:56

Dagui a écrit:Je n'ai pas mesuré, elle est donnée pour 145cm.
Je vais l'essayer demain

Sur la photo on dirait quelle dépasse largement les 2 mètres . Attention dans certain parking .
Super pour le teste PNI T941 (Support PL pour coffre ou capot) 2687661070

bon QSO ...
@+ 73/51
