President Herbert (Mobile)
par Dundee33 le Dim 10 Jan 2016, 22:36
(Je l'ai)
Canaux: 40
Modes: AM-FM
Puissance: 4w
Le Manuel utilisateur est ici: [Vous devez être inscrit et connecté pour voir ce lien]
Le Manuel de maintenance est ici: [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]
Canaux: 40
Modes: AM-FM
Puissance: 4w
Le Manuel utilisateur est ici: [Vous devez être inscrit et connecté pour voir ce lien]
Le Manuel de maintenance est ici: [Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]
Dernière édition par Dundee33 le Sam 19 Mai 2018, 05:04, édité 4 fois
Dundee33- Admin
- Localisation : Gironde (France)
Age : 56 -
Modification du Président New Herbert
par Dundee33 le Mer 21 Déc 2016, 23:23
Merci à Spectrum pour cette modification.

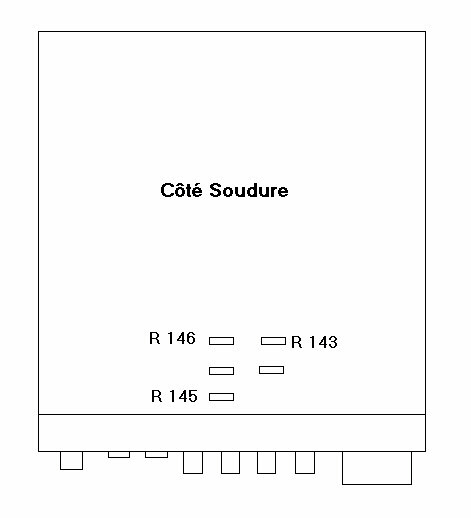

Pour modifier le Président Herbert il suffit de souder ou dessouder les résistances R143, R145 et R146 suivant le tableau; pour les repérer regardez le schéma de position après la tableau.
Légende tableau : 0 = Soudée, X= dessoudée
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Source: [Vous devez être inscrit et connecté pour voir ce lien]
Pour modifier le Président Herbert il suffit de souder ou dessouder les résistances R143, R145 et R146 suivant le tableau; pour les repérer regardez le schéma de position après la tableau.
Légende tableau : 0 = Soudée, X= dessoudée
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Source: [Vous devez être inscrit et connecté pour voir ce lien]
Dundee33- Admin
- Localisation : Gironde (France)
Age : 56 -
Re: President Herbert (Mobile)
par leglaude09 le Mar 05 Juin 2018, 15:22
Bonjour tout le monde !
Intéressantes ces modifications, mais concernent-elles bien le Herbert première génération ?
Je viens d'en acheter un. Après vérifications et réparation d'une soudure, il n'est pas mauvais du tout.
Sauf que, sous 14 volts, il ne sort que péniblement 3,2W.
C'est loin des 4 !
Peut-on changer sont PA et le driver qui l'accompagne ou y-a-t-il des modifications à faire côté résistances du PA ou/et du driver ?
73'51 !
Intéressantes ces modifications, mais concernent-elles bien le Herbert première génération ?
Je viens d'en acheter un. Après vérifications et réparation d'une soudure, il n'est pas mauvais du tout.
Sauf que, sous 14 volts, il ne sort que péniblement 3,2W.
C'est loin des 4 !
Peut-on changer sont PA et le driver qui l'accompagne ou y-a-t-il des modifications à faire côté résistances du PA ou/et du driver ?
73'51 !
leglaude09- Localisation : Ariège ; Mirepoix
Age : 65
Re: President Herbert (Mobile)
par President56 le Jeu 14 Mar 2019, 12:06
Merci pour le manuel de maintenance Dundee !!! Grace au schéma, j'ai pu réparer mon Herbert qui ne s’allumait plus !!
President56
Dundee33- Admin
- Localisation : Gironde (France)
Age : 56 -
Re: President Herbert (Mobile)
par LeMulotRaid le Mar 20 Aoû 2019, 21:19
Bonjour,
Je découvre la président Herbert.... et j'ai une première question sur la sélection AM/FM... Dans quelle position du bouton suis-je en AM et dans quelle position suis-je en FM ? Je ne comprend pas le schéma sur le bouton...
Merci pour votre réponse,
Je découvre la président Herbert.... et j'ai une première question sur la sélection AM/FM... Dans quelle position du bouton suis-je en AM et dans quelle position suis-je en FM ? Je ne comprend pas le schéma sur le bouton...
Merci pour votre réponse,
LeMulotRaid
Re: President Herbert (Mobile)
par Dundee33 le Mar 20 Aoû 2019, 21:36
Salut.
Quand on regarde ma vidéo, ce n'est pas évident. Par-contre tu remarquera une sacré différence sur le bruit de font.
Quand on regarde ma vidéo, ce n'est pas évident. Par-contre tu remarquera une sacré différence sur le bruit de font.
Dundee33- Admin
- Localisation : Gironde (France)
Age : 56 -
Re: President Herbert (Mobile)
par LeMulotRaid le Mar 20 Aoû 2019, 21:39
Et il y a plus de bruit de fond en AM ou en FM ???
LeMulotRaid
Re: President Herbert (Mobile)
par leglaude09 le Mer 21 Aoû 2019, 11:08
Salut !
Ô que oui ! Même si le RF-Gain est au minimum !
J'ai les deux Herbert. L'ancien et celui de 1996.
Deux bons TX sauf que le second a plus de canaux et sort plus de 4 W en AM comme en FM une fois bien réglé...
leglaude09- Localisation : Ariège ; Mirepoix
Age : 65
Re: President Herbert (Mobile)
par Dundee33 le Mer 21 Aoû 2019, 18:34
Dundee33- Admin
- Localisation : Gironde (France)
Age : 56 -
Re: President Herbert (Mobile)
par Jean-Luc29BZH le Mar 01 Déc 2020, 18:52
Bonsoir ,
Bon voilà trouvé le sujet de mon 2émes poste TX le Président Herbert c'est le même
A toute les stations
Bon voilà trouvé le sujet de mon 2émes poste TX le Président Herbert c'est le même
A toute les stations
Jean-Luc29BZH- Localisation : Bretagne / Finistère
Age : 42
Re: President Herbert (Mobile)
par Dundee33 le Mer 02 Déc 2020, 15:10
Salut.
C'est vrai qu'il est sympa celui la.
C'est vrai qu'il est sympa celui la.
Dundee33- Admin
- Localisation : Gironde (France)
Age : 56 -
Re: President Herbert (Mobile)
par Jean-Luc29BZH le Mer 02 Déc 2020, 17:07
Bonsoir ,
Une chouette vidéo de fonctionnement du TX Président Herbert , quelques souvenir de ce TX trouvé D'occas il a fonctionné un peu avec moi .
Une chouette vidéo de fonctionnement du TX Président Herbert
, quelques souvenir de ce TX trouvé D'occas il a fonctionné un peu avec moi .
Jean-Luc29BZH- Localisation : Bretagne / Finistère
Age : 42
Re: President Herbert (Mobile)
par leglaude09 le Mer 02 Déc 2020, 19:17
Salut Jean-Luc,
J'ai les deux, ce sont de bons postes mais le 98 "pousse" un peu plus que 4W...
leglaude09- Localisation : Ariège ; Mirepoix
Age : 65
Re: President Herbert (Mobile)
par Jean-Luc29BZH le Mer 02 Déc 2020, 19:32
Bonsoir ,
leglaude09 : Il l'on amélioré par la suite , pas grave merci pour ta réponse
A toutes les stations
leglaude09 : Il l'on amélioré par la suite , pas grave
merci pour ta réponse A toutes les stations
Jean-Luc29BZH- Localisation : Bretagne / Finistère
Age : 42
Dundee33 aime ce message
Re: President Herbert (Mobile)
par zappa le Jeu 10 Déc 2020, 10:50
Avec le confinement on a du temps ….
Et voila que je cherche pourquoi les Président William et Herbet ont presque tous de problèmes d’affichage.
La plupart du temps ce sont simplement les soudures entre le 2 PCB ou les piste qui sont coupé.
Mais là ce n’est pas le cas, alors je démonte, ok c’est fait à la Dremell mais comme je l’ai découvert plus tard le boitier qui contient l’affichage est collé avec du joint silicone.
Et là je découvre sur le PCB des micros voir Nano Led qui compose les 2 afficheurs de canaux, elles sont plus petite qu’une tête d’épingle ! c’est sûr pour encaisser les chocs ce n’est pas le bon choix.
Là se pose 2 solutions pour réparer :
Utiliser un afficheur Classique mais l’épaisseur va poser un problème.
Remplacer le Nano led par de led CMD plus grosses.
Bon j’ai repéré les contact sur le PCB, Les lettres corresponde a chaque segment des afficheur les chiffres les contact qui les alimentent.
A-1 H-16
B-9 I-7
C-11 J-12
D-15 K-19
E-14 L-4
F-2 M-18
G-10 N-20
suite a la receptions des led CMD commandé
zappa
[Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien]
Et voila que je cherche pourquoi les Président William et Herbet ont presque tous de problèmes d’affichage.
La plupart du temps ce sont simplement les soudures entre le 2 PCB ou les piste qui sont coupé.
Mais là ce n’est pas le cas, alors je démonte, ok c’est fait à la Dremell mais comme je l’ai découvert plus tard le boitier qui contient l’affichage est collé avec du joint silicone.
Et là je découvre sur le PCB des micros voir Nano Led qui compose les 2 afficheurs de canaux, elles sont plus petite qu’une tête d’épingle ! c’est sûr pour encaisser les chocs ce n’est pas le bon choix.
Là se pose 2 solutions pour réparer :
Utiliser un afficheur Classique mais l’épaisseur va poser un problème.
Remplacer le Nano led par de led CMD plus grosses.
Bon j’ai repéré les contact sur le PCB, Les lettres corresponde a chaque segment des afficheur les chiffres les contact qui les alimentent.
A-1 H-16
B-9 I-7
C-11 J-12
D-15 K-19
E-14 L-4
F-2 M-18
G-10 N-20
suite a la receptions des led CMD commandé
zappa
[Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien]
zappa
Dundee33 aime ce message
Re: President Herbert (Mobile)
par Dundee33 le Jeu 10 Déc 2020, 11:09
Salut.
AH la vache ! Ah oui, pour être petit, c'est petit.
AH la vache ! Ah oui, pour être petit, c'est petit.
Dundee33- Admin
- Localisation : Gironde (France)
Age : 56 -
Re: President Herbert (Mobile)
par zappa le Mar 29 Déc 2020, 12:15
Bonjour a tous
C'est bon j'ai reçu mes led CMS, bon c'est pas trop dure a souder malgré la petite taille, le petit hic c'est que la couleur est la puissance non rien a voir avec l'original : très vert et très lumineux (je vais les "calmer" avec un point de marker noir dessus).
Bon j'ai la flemme de toutes les changer et comme elle sont légèrement plus épiassent il faut modifier la partie plastique.
[Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien]
C'est bon j'ai reçu mes led CMS, bon c'est pas trop dure a souder malgré la petite taille, le petit hic c'est que la couleur est la puissance non rien a voir avec l'original : très vert et très lumineux (je vais les "calmer" avec un point de marker noir dessus).
Bon j'ai la flemme de toutes les changer et comme elle sont légèrement plus épiassent il faut modifier la partie plastique.
[Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien]
zappa
Re: President Herbert (Mobile)
par Dundee33 le Mar 29 Déc 2020, 14:27
Salut.
P'tite question: Peut-tu descendre un peu le voltage dessus ?
P'tite question: Peut-tu descendre un peu le voltage dessus ?
Dundee33- Admin
- Localisation : Gironde (France)
Age : 56 -
Re: President Herbert (Mobile)
par zappa le Mar 29 Déc 2020, 18:35
c'est une bonne idée mais cela diminuera aussi le voltages des led restante et la différence sera toujours visible
zappa
Re: President Herbert (Mobile)
par Dundee le Mer 30 Déc 2020, 01:36
Ah zut.
(Poster depuis "l'application" mobile du forum)
(Poster depuis "l'application" mobile du forum)
Dundee- Localisation : Gironde / S.Ouest France
-
Re: President Herbert (Mobile)
par leglaude09 le Mer 30 Déc 2020, 12:06
Salut Zappa,
Beau boulot, félicitations, faut de la patience !
Beau boulot, félicitations, faut de la patience !
leglaude09- Localisation : Ariège ; Mirepoix
Age : 65
Re: President Herbert (Mobile)
par Dundee33 le Mer 30 Déc 2020, 17:39
Salut.
Je pense que tu devrais rajouter plus de feutre dessus.
Je pense que tu devrais rajouter plus de feutre dessus.
Dundee33- Admin
- Localisation : Gironde (France)
Age : 56 -
