PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Page 1 sur 2
Page 1 sur 2 • 1, 2

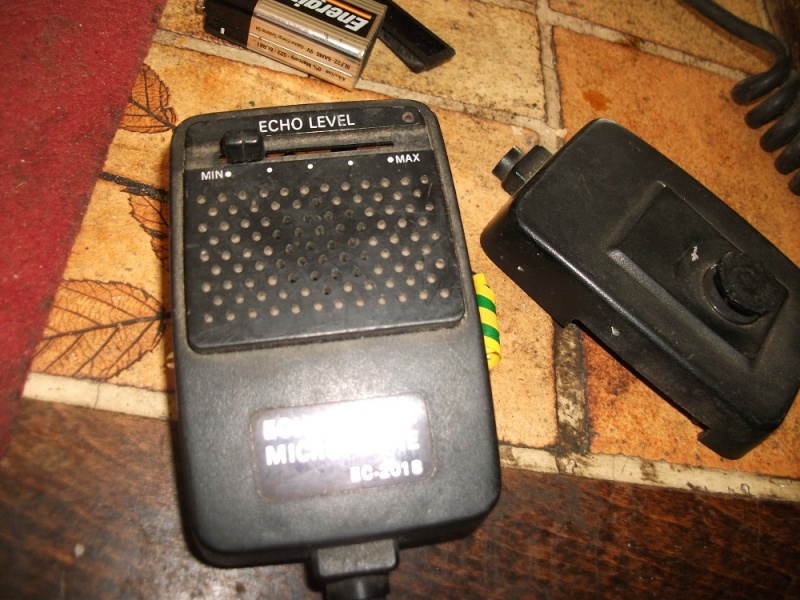

Réparation micro PAN EC-2018
Bonjour
Un pote m'a filé un micro..
Il a du boulot a faire pour la remise en état ...
Mais ça vaut le coup je pense



#Réparation #micro #PAN #EC-2018 #bidouille #Bricolage
Un pote m'a filé un micro..

Il a du boulot a faire pour la remise en état ...
Mais ça vaut le coup je pense



#Réparation #micro #PAN #EC-2018 #bidouille #Bricolage
didier012- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Salut.
Moi dans la voiture j'ai le: PAN ECM 2018 que tu peut retrouver ici: https://la-planete-cibi-fr.forumactif.org/t118-pan-ecm-et-ec-2018-echo-power-microphone-micro-mobile . Il marche vraiment bien.
Moi dans la voiture j'ai le: PAN ECM 2018 que tu peut retrouver ici: https://la-planete-cibi-fr.forumactif.org/t118-pan-ecm-et-ec-2018-echo-power-microphone-micro-mobile . Il marche vraiment bien.


Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Salut
ben on a donc le même micro ..sauf que le mien a besoin d'une sérieuse remise en état...
ben on a donc le même micro ..sauf que le mien a besoin d'une sérieuse remise en état...

Invité- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Re...

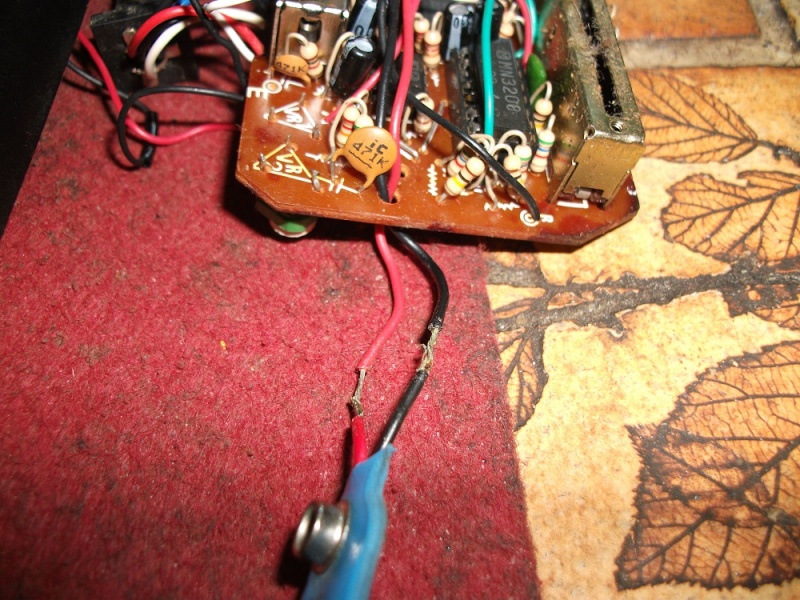

je vais tout nettoyer et réparer le fil de l'alimentation de la pile ...





je vais tout nettoyer et réparer le fil de l'alimentation de la pile ...





Invité- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Oui j'ai vue ça.
Il a trainait au font d'une décharge ?
A tu de la bombe pour nettoyer le curseur et le bouton de la pédale de micro ? Car là ça va craquer dans tout les sens.

Il a trainait au font d'une décharge ?

A tu de la bombe pour nettoyer le curseur et le bouton de la pédale de micro ? Car là ça va craquer dans tout les sens.

Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Tien voici le prix neuf de ce micro: http://www.ritboutique.com/catalog/accueil/106-ec-2018.html

Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Re...
Non je n'ai pas de bombe ...
Je n'ai que du wd40..
Ha ben oui quand même 39€ ....plus les frais de port....et voilà un beau billet de 50 € cramé ...
le copain l'avait dans un carton...
Il a dû y rester bien longtemps ...
La pile est encore bonne
A tester une fois remonté
Non je n'ai pas de bombe ...
Je n'ai que du wd40..

Ha ben oui quand même 39€ ....plus les frais de port....et voilà un beau billet de 50 € cramé ...
le copain l'avait dans un carton...
Il a dû y rester bien longtemps ...
La pile est encore bonne

A tester une fois remonté
Invité- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
C'est juste une pile de 9v ordinaire, c'est tout.
Oui tu peut y mettre de la WD40, mais à petite dose.
C'est ce que je met dans la prise électrique de l’attelage de la voiture et de la remorque.

Oui tu peut y mettre de la WD40, mais à petite dose.

C'est ce que je met dans la prise électrique de l’attelage de la voiture et de la remorque.

Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Alors si ça déconne je mettrais du wd40 a petite dose ...je verrais bien !
Maintenant il me faut attaquer la broche du micro..
tiens justement elle est en 4 plots ...donc il faudrait que je regarde la connexion si elle est compatible avec la base
Maintenant il me faut attaquer la broche du micro..
tiens justement elle est en 4 plots ...donc il faudrait que je regarde la connexion si elle est compatible avec la base

Invité- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
les photos du brochage ...
je me suis renseigné il était branché sur une eurocb..
Donc a voir la compatibilité


je me suis renseigné il était branché sur une eurocb..
Donc a voir la compatibilité



Invité- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Oui mais, EuroCB c'est l'importateur (Remplacer aujourd'hui par CRT). Le poste sur le quel il était brancher c'est un quoi ? Quel modèle ?
Te revoici la liste des brochages micro: https://la-planete-cibi-fr.forumactif.org/t470-brochage-des-micros-cibi
Te revoici la liste des brochages micro: https://la-planete-cibi-fr.forumactif.org/t470-brochage-des-micros-cibi

Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Alors là ....question mystère...
Je n'en sais rien du tout ...
On ne peut pas identifier les couleurs des fils sur le micro ?
Je n'en sais rien du tout ...

On ne peut pas identifier les couleurs des fils sur le micro ?
Invité- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Si si on peu.
Tu connait déjà le plot qui correspond à la masse.
Vue l'heure je doit passer QRT. A tout à l'heure.

Tu connait déjà le plot qui correspond à la masse.
Vue l'heure je doit passer QRT. A tout à l'heure.

Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)



Pour le micro, tu ne branche surtout pas la pile.
- La masse = La tresse.

- Le fil qui est à l’intérieur de la tresse correspond au fil de la pastille du micro.
Là tu as déjà 2 plots de trouver.

Ensuite tu prend ton metrix que tu met en position testeur.
Tu met l'un des deux cordon sur la tresse (ou dans la fiche correspondante), et l'autre sur l'un des deux plot qui te reste. Tu en as forcément un qui va de-suite réagir. C'est le RX.
Tout en gardant un cordon sur la masse, tu test le dernier plot qui te reste. Tu passe en émission et ton testeur doit aussitôt réagir. C'est le TX.
Voilà, tu les a tous trouver.


Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
non ce n'est pas du tout ça ..
Sur la base ...il n'y a que 3 fils branchés ..
Le rx sur la base est débranché ..(ben oui c'est comme ça).
Trouvé sur un autre fofo....
Bonsoir
Attention 3 fils sur la Base mais 4 fils sur le micro

Je sais c est pas évident il faut se gratter un peu la tête
en bas du schéma le brochage est indiqué ...il n'y a que 3 fils..et le fil en trop sur le micro est le bleu (Rx)
Sur la base ...il n'y a que 3 fils branchés ..
Le rx sur la base est débranché ..(ben oui c'est comme ça).
Trouvé sur un autre fofo....
Bonsoir
Attention 3 fils sur la Base mais 4 fils sur le micro

Je sais c est pas évident il faut se gratter un peu la tête
en bas du schéma le brochage est indiqué ...il n'y a que 3 fils..et le fil en trop sur le micro est le bleu (Rx)
Invité- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Salut.
Ma précédente explication ce porte uniquement sur le micro.
Pour la base je n'ai pas d'astuce pour trouver le bon branchement si ce n'est que regarder les fiches de brochages... sur le forum ou tester avec un petit tournevis en faisant contact entre les broches (suivant le schéma).
Il y a de forte chance que la 4 ème fiche sois pour le RX. Si c'est prévue comme ça d'origine, alors la base n'a pas besoin de micro pour sortir un son.
Le S-mètre reste à zéro quand tu lui met une antenne ?

Pour la base je n'ai pas d'astuce pour trouver le bon branchement si ce n'est que regarder les fiches de brochages... sur le forum ou tester avec un petit tournevis en faisant contact entre les broches (suivant le schéma).
Il y a de forte chance que la 4 ème fiche sois pour le RX. Si c'est prévue comme ça d'origine, alors la base n'a pas besoin de micro pour sortir un son.
Le S-mètre reste à zéro quand tu lui met une antenne ?
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Bonjour
Le problème "micro" est je pense résolu...
Oui le S mètre joue au yoyo quand j'allume la base et quand elle est branchés avec une antenne ...
Ça marche pas de problèmes !
En fin de compte les micros qui sont branchés pour des Tx ..Eurocb sont compatibles avec la base ..
Il y a juste un fil en trop ....sur le micro ...qui est le bleu (RX) ...
Sur la base il n'y a pas besoin de ce fil...étant donné que le système fonctionne avec des relais ....
J’abrège ...car je suis incapable d'expliquer ...ce qu'on m'a déjà expliqué sur un autre fofo...
Quoique....je vais faire un copié collé ....
Ça peut servir ...on ne sait jamais
Voila donc le copié collé ....qui explique tout ça ...
Bonjour
Sur la majorité des circuits Cybernet les commutations sont électroniques par transistors interposés (DC Switches), sauf la sortie haut parleur qui nécessite les contacts de l'inverseur du microphone, pour faire entendre le son en réception.
Ce n'est pas le cas sur les platines équipées d'un relais, ce qui explique que seulement trois fils au lieu de quatre sont reliés à la prise châssis micro.
Dans tous les cas, le microphone conserve son brochage à quatre fils ce qui le rend compatible quelque soit l'appareil utilisé.
Le problème "micro" est je pense résolu...
Oui le S mètre joue au yoyo quand j'allume la base et quand elle est branchés avec une antenne ...
Ça marche pas de problèmes !
En fin de compte les micros qui sont branchés pour des Tx ..Eurocb sont compatibles avec la base ..
Il y a juste un fil en trop ....sur le micro ...qui est le bleu (RX) ...
Sur la base il n'y a pas besoin de ce fil...étant donné que le système fonctionne avec des relais ....
J’abrège ...car je suis incapable d'expliquer ...ce qu'on m'a déjà expliqué sur un autre fofo...
Quoique....je vais faire un copié collé ....
Ça peut servir ...on ne sait jamais
Voila donc le copié collé ....qui explique tout ça ...

Bonjour
Sur la majorité des circuits Cybernet les commutations sont électroniques par transistors interposés (DC Switches), sauf la sortie haut parleur qui nécessite les contacts de l'inverseur du microphone, pour faire entendre le son en réception.
Ce n'est pas le cas sur les platines équipées d'un relais, ce qui explique que seulement trois fils au lieu de quatre sont reliés à la prise châssis micro.
Dans tous les cas, le microphone conserve son brochage à quatre fils ce qui le rend compatible quelque soit l'appareil utilisé.
Invité- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Salut.
Oui, tu veut dire ici: http://les-ondes-du-routier.soforums.com/t3522-panne-base-jumbo.htm sur le forum les Ondes du
Merci pour le partage d'info.
Oui, tu veut dire ici: http://les-ondes-du-routier.soforums.com/t3522-panne-base-jumbo.htm sur le forum les Ondes du

Merci pour le partage d'info.

Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Heu.....non ...pas chez eux ...mais là .. .
http://ham-international.nuxit.net/phpBB_3.01/viewtopic.php?f=7&t=4860&start=30
Argh. . .je ne sais pas si tu va pouvoir lire le post ....si tu n'est pas inscrit ...
http://ham-international.nuxit.net/phpBB_3.01/viewtopic.php?f=7&t=4860&start=30
Argh. . .je ne sais pas si tu va pouvoir lire le post ....si tu n'est pas inscrit ...


Invité- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Je reconnais ce forum. Quand je fais des recherche de vieux postes pour le musée du forum, je me "heurte à un mur" me demandant de m’inscrire.
Moi je par du principe que toutes infos peut être partagés. De toute façon au bout du compte c'est pour le bien de la Cibi. Voilà pourquoi on vois ici autant de rubriques visible hors connexion, et surtout du coté du matériel.

Moi je par du principe que toutes infos peut être partagés. De toute façon au bout du compte c'est pour le bien de la Cibi. Voilà pourquoi on vois ici autant de rubriques visible hors connexion, et surtout du coté du matériel.


Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
c'est leur choix ...et pas forcément le meilleur c'est vrai

Invité- Invité
Re: PAN ECM et EC 2018 Echo Power Microphone (Micro mobile)
Bonsoir
Je me trouve face a un problème avec le micro 2018 . ..
Je cherche un schéma pour le brancher sur le 3900 EL ...et je n'arrive pas a le trouver ..
ou est ce que je peut trouver les correspondance "couleur" avec les fils ?
Merci a vous
Didier
Je me trouve face a un problème avec le micro 2018 . ..
Je cherche un schéma pour le brancher sur le 3900 EL ...et je n'arrive pas a le trouver ..
ou est ce que je peut trouver les correspondance "couleur" avec les fils ?
Merci a vous
Didier
Invité- Invité
