Superstar 3900 el (Mobile)
(Je l'ai)
Canaux: 240
Modes: AM / FM / USB / LSB
Je dirais que ce poste est la nouvelle version du SS 3900 black ou la copie du Northstar ou Cobra.
En tout cas, ses fonctions sont en tous point identique à la version classique (gris).
Source France: [Vous devez être inscrit et connecté pour voir ce lien]
Le manuel le plus proche est ici: [Vous devez être inscrit et connecté pour voir ce lien]
Les avantages :
Poste de haut de gamme de type Multimodes et robuste. (CRT).
Rétro- éclairage
Possibilité de brancher un fréquencemètre. (Broche présente à l'arrière du poste).
[Vous devez être inscrit et connecté pour voir cette image]
(Je l'ai)
(l'éblouissement de la photo et dû à mon iPhone)
Les performances : puissance en version export 15W AM/FM/CW & 25W pep BLU. (Préférer un réglage de de 12W maxi en AM/FM (réglé sur charge fictive).
Il y a plusieurs démonstrations en vidéo de se cotés là: Rémy Dundee YouTube
[Vous devez être inscrit et connecté pour voir ce lien]
Canaux: 240
Modes: AM / FM / USB / LSB
Je dirais que ce poste est la nouvelle version du SS 3900 black ou la copie du Northstar ou Cobra.
En tout cas, ses fonctions sont en tous point identique à la version classique (gris).
- Les détails ici:
- De gauche à droite à commencer par la rangée du haut.
Le vue-mètre : Niveau du signal reçu, niveau d'émission, Tos-mètre en éclairage bleu.
Bouton 3 positions : Position haut : normal - milieu : Tos-mètre - bas : calibrage du Tos-mètre.
Bouton deux positions : Les filtres NB/ANL - Off.
Bouton deux positions : R.bip - off avec en option une chambre d'écho. (le brochage est déjà prêt à l'intérieur).
Bouton deux positions : Décalage +10 Kh - Off pour les canaux bis (ou alfa) 3b, 7b, 11b, 15b, 19b.
Led : Émission : rouge - Réception : vert.
Affichage des canaux en éclairage bleu.
La rangée du bas.
Double boutons : Volume / Marche/arrêt - Squelch (limiteur de bruit de fond).
Bouton simple à double fonction : Calibrage du Tos-mètre (expliquation ici : [Vous devez être inscrit et connecté pour voir ce lien] et ici: [Vous devez être inscrit et connecté pour voir ce lien] ). Et en option : Débridage du poste pour l'avoir en version Export. (Interdit en France).
Bouton de sélection de mode de transmission : CW - FM - AM - USB - LSB.
Double boutons : Fine : Affine le calage en fréquence en réception – Coarse : Décalage en fréquence en émission/réception. (Indispensable en BLU (USB/LSB).
Sélecteur de canaux : de 1 à 40.
Source France: [Vous devez être inscrit et connecté pour voir ce lien]
Le manuel le plus proche est ici: [Vous devez être inscrit et connecté pour voir ce lien]
Les avantages :
Poste de haut de gamme de type Multimodes et robuste. (CRT).
Rétro- éclairage
Possibilité de brancher un fréquencemètre. (Broche présente à l'arrière du poste).
[Vous devez être inscrit et connecté pour voir cette image]
- D'autres détailles ici:
- Possibilité de brancher un haut parleur extérieur. Présence d'un radiateur à l'arrière du poste.
Possibilité de fixé l'accroche micro sur le poste.
Inconvénient :
Prise micro latéral. (coté gauche).
Léger sifflement dû au rétro-éclairage. (volume à zéro). Mais, il se fait très vite oublié dés que l'on monte un peu le volume.
L'éclairage de l'afficheur de canaux et du vue-mètre et un peu gênant de nuit.
(Je l'ai)
(l'éblouissement de la photo et dû à mon iPhone)
Les performances : puissance en version export 15W AM/FM/CW & 25W pep BLU. (Préférer un réglage de de 12W maxi en AM/FM (réglé sur charge fictive).
Il y a plusieurs démonstrations en vidéo de se cotés là: Rémy Dundee YouTube
[Vous devez être inscrit et connecté pour voir ce lien]
Dernière édition par Dundee33 le Ven 11 Mai 2018, 06:24, édité 9 fois
REALIGNEMENT COMPLET DU SS 3900 et derivé
REALIGNEMENT EN FREQUENCE D’UN SS3900 ou dérivé.
ALIGNEMENT du synthétiseur de fréquence :
1) Chercher le point TP2 (juste derrière IC5 =PLL MC 145106)
2) Se mettre canal 40 bande D en FM.
3) Régler à 5 volts le noyau du bobinage VFO L17 .
4) Vérifiez que vous avez environ 3,20 volts sur le canal 20 normal = 27,205 Mhz.
Si vous n’avez pas de problème de décrochage PLL, vous pouvez passer ce chapitre.
Les valeurs sur le canal 20 peuvent aller de 2,85V à 3,40 V.
ATTENTION LES NOYAUX EN FERRITE SONT FRAGILES !
ALIGNEMENT DU MIXER (poste chaud et en route depuis plus de 30 minutes) :
1) Chercher le point TP3 (à droite du circuit IC9 = SO42).
2) Connecter un fréquencemètre sensible et à haute impédance (pour ne pas perturber les oscillateurs) sur TP3.
3) Ce mettre sur le canal 19 normal = 27,185 Mhz.
4) Bien mettre le COARSE et le CLARIFIER au centre et verrouillé = très important.
5) Passer en mode FM et lire la fréquence qui doit être de 16,490Mhz ;
Si à ce niveau, votre fréquencemètre ne mesure rien = où il n’est pas assez sensible ou vous n’êtes pas sur le bon point de mesure = pour info TP3 correspond à la patte de la résistance R74 .
Si vous ne trouvez pas TP3 possible de prendre la patte 9 de IC10
6) Si valeur différente de 16,4900 Mhz = tourner le bobinage L19 (le plus près de la façade du TX).
7) Passer en mode USB.
Régler le bobinage L20 (celui qui est en dessus) pour avoir 16,4925Mhz.
9) Passer en mode LSB.
10) Régler le bobinage L21 pour avoir 16,4875MHz.
11) Vous reprenez vos trois réglages L19, L20 et L21 car ils sont légèrement inters actifs.
SURTOUT VOUS NE TOUCHER PAS au bobinage L22 qui est en dessus de L21 (celui qui a un cercle rouge autour de son noyau et qui est le plus éloigné de la façade du TX).
ALIGNEMENT DE L’OSCILLATEUR DE FREQUENCE OFFSET (ne sert qu’en émission).
Je conseille aux personnes NOVICES en électronique de passer ce chapitre (faite un prélèvement le plus lâche possible du signal sinon vous allez plus dérégler que régler vos circuits)= par exemple prélevez à travers un condensateur de 30 PF .
En effet c’est vraiment un réglage pour les PURISTES car il est rare que cet étage soit complément déréglé.
1) Repérer le point de réglage TP6 (sur resistance 102.
2) Ce mettre en LSB (canal 20 normal)
3) Régler L28 (celui le plus à gauche de la rangée horizontale) pour avoir 10,6975MHZ.
4) Ce mettre en USB et régler L27 (celui du milieu) pour avoir 10,6925Mhz.
5) Chercher le point TP5.
6) Ce mettre en AM et en TX (appuyer sur le micro).
7) Régler L26 pour lire 10,6950Mhz.
ALIGNEZ MAINTENANT la fréquence d’émission de votre TX =TRES IMPORTANT car réglage simple et le premier à faire en cas de décalage en émission BLU (ce réglage n’a aucune action en réception ).
1 ) Trouver le potentiomètre ajustable VR 21 =, il est vu côtés composants juste à droite du rotacteur de canaux et très près de la face avant.
2) Ce mettre sur le canal 20 normal (27,205 Mhz).
3 ) Ce mettre en BLU position USB.
4) Bien mettre coarse et clarifier en position centrale= très important
5) Injecter un signal de 1 KHZ dans l'entrée micro.
6 ) Régler RV21 pour lire 27,206 MHZ sur le fréquencemètre en sortie antenne.
Si vous n’avez pas de générateur BF demander un report à un ami cibiste ou OM équipe d'un TX fiable ( style décamétrique) et la réglez RV 21 pour avoir chez lui une module en BLU non décalée ( pas d'autre solution simple ).
Attention à bien respecter les valeurs que je vous IMPOSE car il vaut mieux faire l’alignement en milieu de gamme sur un SS3900 c'est-à-dire sur la fréquence 27,185Mhz.
REGLAGE COURANT DE REPOS :
Ce mettre en USB sur le canal 1 bande D
Brancher le milliampèremètre sur TP9 + et TP8- ( la barre de cuivre au fond devant les transistors PA et driver)
Régler VR11 pour obtenir entre 25 et 40 MA (vérifier à l'oscilloscope la meilleure valeur)
Brancher le milliampèremètre sur TP9 + et TP7 -
Régler VR10 pour obtenir 50 MA (avant bien mettre VR20 à zéro)
Régler VR20 (sans retoucher à VR10 ) Pour obtenir la somme globale de 100 MA
Si votre SS3900 ne dispose que d'un PA seul le réglage de VR10 à 50 MA est nécessaire
REGLAGE DES ETAGES PUISSANCE HF
Ce mettre en mode USB
Envoyer un signal audio de 2500 HZ 30 Mv sur la prise micro
Ce mettre canal 40 bande F
Régler VR12 et L42 au MAX de sortie de puissance HF
Régler L40-L43-L44 et L33 pour le MAX de puissance HF
Répéter les étapes si dessus car les réglages sont interactifs
Régler L42 pour faire la balance de la bande F, Canal 40 et de la bande A canal 1 ( en gros il faut essayer d'avoir la même puissance de sortie sur les 240 canaux = très complexe , Reprendre plusieurs fois les réglages et pas s'énerver )
REGLAGE BLU avec signal deux tons
Envoyer un signal audio 400HZ et 2500 Hz à 30 Mv en même temps sur l'entrée micro
Régler VR 12 pour obtenir la puissance PEP MAX indiquée par le constructeur ( pour un SS3900 HP c'est 25 Watts par exemple)
ATTENTION ne pas tourner VR12 à fond sinon le transistor de puissance HF pourrait être détruit
REGLAGE AM/FM
Ce mettre en mode AM
Sélectionner la bande D et canal 1
Régler VR13 pour avoir la puissance MAX autorisé par le constructeur ( pour un SS3900HP c'est 10 à 12 watts)
REGLAGE TAUX DE MODULATION
Envoyer un signal audio de 1000 Hz 30 Mv sur l'entrée micro
Régler VR14 pour avoir un taux de modulation de 95 % (à vérifier à l'oscilloscope)
REGLAGE EXCURSION FM
Ce mettre en FM
Envoyer un signal audio de 1000 HZ 30 Mv sur entrée micro
Brancher un excursiomètre sur la sortie antenne du TX
Régler VR5 pour obtenir +/- 2 kHZ d'excursion
REGLAGE DU S/METRE TX
Régler VR8 pour que l'aiguille soit en début zone rouge en mode TX (de préfère sur charge 52 ohms)
ALIGNEMENT DU RECEPTEUR
Générateur HF en service sur 26,965 MHZ avec 30 % de modulation et injection par la prise antenne du signal.
Ce placer en mode AM
Régler L3-L4-L6-L7-L8-L10-L11 et L12 pour un MAX de sortie audio au bornes du Haut- parleur
Note :maintenir le niveau de sortie du générateur aussi bas que possible pour éviter une réaction de la CAG .
Après avoir terminé les opérations ci-dessus régler L8 pour équilibrer les bandes A à F
(en gros il faut essayer d'avoir la même sensibilité en réception sur les 240 canaux = très complexe, Reprendre plusieurs fois les réglages et pas s'énerver).
Réglage sensibilité en BLU
Envoyer un signal de 26,966 MHZ sans modulation
Sélectionner le canal 1 bande D
Ce mettre en USB
Régler L13 et L14 pour un MAX de sortie audio (attention clarifieur bien au centre et verrouillé)
Alignement mode FM
Sélectionner le canal 1 et la bande D
Clarifieur bien au centre
Passer en FM
Mettre le signal sur 26, 965 MHZ
Envoyer un signal de un micro-volt avec 1 KHZ de déviation audio sur l’appareil
Régler L5 pour un MAX de sortie audio .
Pour les novices possibles de régler L5 en écoutant une station de préférence équipée en TX décamétrique stable émettant en FM (il suffit de régler pour avoir la radio la plus forte et la plus claire).
REGLAGE DU SQUECH
Il doit fonctionner entre - 48 et – 70 DB sur tous les modes
Je vais vous donner une méthode de réglage pour les novices ci-dessous !
Ce placer en mode AM
Régler VR4 pour que le squelch coupe normalement jusqu'à S9
Ce placer en mode SSB
Régler VR3 pour que le squelch coupe normalement jusqu'à S9
REGLAGE DU S/METRE EN RECEPTION
Ce mettre en mode AM
Régler le générateur pour une sortie de – 67 DB = 100 micros volts.
Régler VR1 pour que le S/Metre indique S9 sur l’échelle
Ce mettre en mode USB
Régler VR2 pour que le S/Metre indique S9
:>: [Vous devez être inscrit et connecté pour voir ce lien] ... 1b_adj.htm :<:

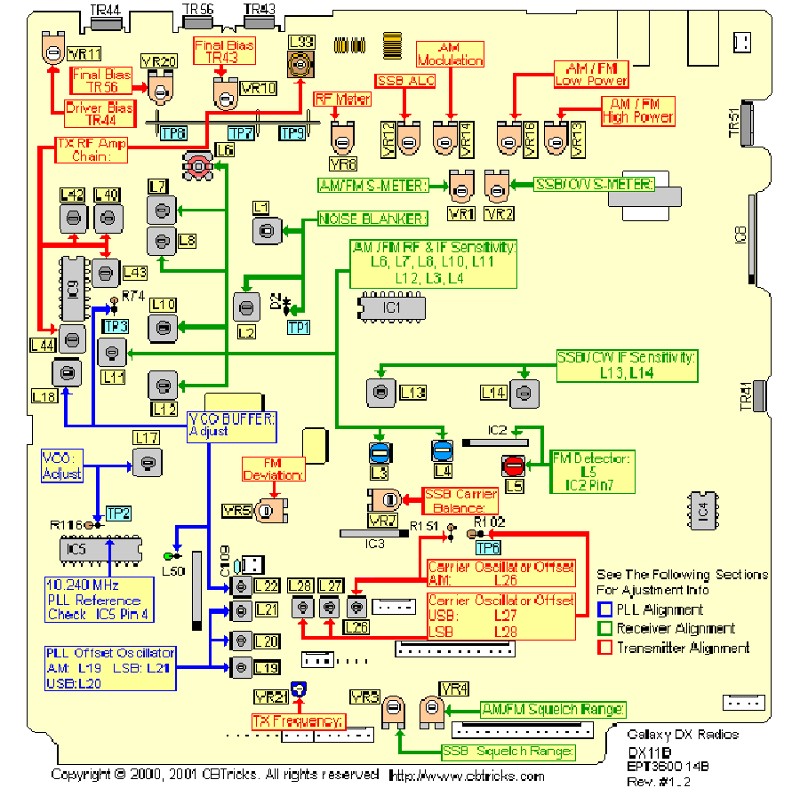

Alignment Locations
PLL Alignment
Transmitter Alignment
Receiver Alignment
Source: [Vous devez être inscrit et connecté pour voir ce lien]
Ou ici en pdf: [Vous devez être inscrit et connecté pour voir ce lien]
ALIGNEMENT du synthétiseur de fréquence :
1) Chercher le point TP2 (juste derrière IC5 =PLL MC 145106)
2) Se mettre canal 40 bande D en FM.
3) Régler à 5 volts le noyau du bobinage VFO L17 .
4) Vérifiez que vous avez environ 3,20 volts sur le canal 20 normal = 27,205 Mhz.
Si vous n’avez pas de problème de décrochage PLL, vous pouvez passer ce chapitre.
Les valeurs sur le canal 20 peuvent aller de 2,85V à 3,40 V.
ATTENTION LES NOYAUX EN FERRITE SONT FRAGILES !
ALIGNEMENT DU MIXER (poste chaud et en route depuis plus de 30 minutes) :
1) Chercher le point TP3 (à droite du circuit IC9 = SO42).
2) Connecter un fréquencemètre sensible et à haute impédance (pour ne pas perturber les oscillateurs) sur TP3.
3) Ce mettre sur le canal 19 normal = 27,185 Mhz.
4) Bien mettre le COARSE et le CLARIFIER au centre et verrouillé = très important.
5) Passer en mode FM et lire la fréquence qui doit être de 16,490Mhz ;
Si à ce niveau, votre fréquencemètre ne mesure rien = où il n’est pas assez sensible ou vous n’êtes pas sur le bon point de mesure = pour info TP3 correspond à la patte de la résistance R74 .
Si vous ne trouvez pas TP3 possible de prendre la patte 9 de IC10
6) Si valeur différente de 16,4900 Mhz = tourner le bobinage L19 (le plus près de la façade du TX).
7) Passer en mode USB.
Régler le bobinage L20 (celui qui est en dessus) pour avoir 16,4925Mhz.
9) Passer en mode LSB.
10) Régler le bobinage L21 pour avoir 16,4875MHz.
11) Vous reprenez vos trois réglages L19, L20 et L21 car ils sont légèrement inters actifs.
SURTOUT VOUS NE TOUCHER PAS au bobinage L22 qui est en dessus de L21 (celui qui a un cercle rouge autour de son noyau et qui est le plus éloigné de la façade du TX).
ALIGNEMENT DE L’OSCILLATEUR DE FREQUENCE OFFSET (ne sert qu’en émission).
Je conseille aux personnes NOVICES en électronique de passer ce chapitre (faite un prélèvement le plus lâche possible du signal sinon vous allez plus dérégler que régler vos circuits)= par exemple prélevez à travers un condensateur de 30 PF .
En effet c’est vraiment un réglage pour les PURISTES car il est rare que cet étage soit complément déréglé.
1) Repérer le point de réglage TP6 (sur resistance 102.
2) Ce mettre en LSB (canal 20 normal)
3) Régler L28 (celui le plus à gauche de la rangée horizontale) pour avoir 10,6975MHZ.
4) Ce mettre en USB et régler L27 (celui du milieu) pour avoir 10,6925Mhz.
5) Chercher le point TP5.
6) Ce mettre en AM et en TX (appuyer sur le micro).
7) Régler L26 pour lire 10,6950Mhz.
ALIGNEZ MAINTENANT la fréquence d’émission de votre TX =TRES IMPORTANT car réglage simple et le premier à faire en cas de décalage en émission BLU (ce réglage n’a aucune action en réception ).
1 ) Trouver le potentiomètre ajustable VR 21 =, il est vu côtés composants juste à droite du rotacteur de canaux et très près de la face avant.
2) Ce mettre sur le canal 20 normal (27,205 Mhz).
3 ) Ce mettre en BLU position USB.
4) Bien mettre coarse et clarifier en position centrale= très important
5) Injecter un signal de 1 KHZ dans l'entrée micro.
6 ) Régler RV21 pour lire 27,206 MHZ sur le fréquencemètre en sortie antenne.
Si vous n’avez pas de générateur BF demander un report à un ami cibiste ou OM équipe d'un TX fiable ( style décamétrique) et la réglez RV 21 pour avoir chez lui une module en BLU non décalée ( pas d'autre solution simple ).
Attention à bien respecter les valeurs que je vous IMPOSE car il vaut mieux faire l’alignement en milieu de gamme sur un SS3900 c'est-à-dire sur la fréquence 27,185Mhz.
REGLAGE COURANT DE REPOS :
Ce mettre en USB sur le canal 1 bande D
Brancher le milliampèremètre sur TP9 + et TP8- ( la barre de cuivre au fond devant les transistors PA et driver)
Régler VR11 pour obtenir entre 25 et 40 MA (vérifier à l'oscilloscope la meilleure valeur)
Brancher le milliampèremètre sur TP9 + et TP7 -
Régler VR10 pour obtenir 50 MA (avant bien mettre VR20 à zéro)
Régler VR20 (sans retoucher à VR10 ) Pour obtenir la somme globale de 100 MA
Si votre SS3900 ne dispose que d'un PA seul le réglage de VR10 à 50 MA est nécessaire
REGLAGE DES ETAGES PUISSANCE HF
Ce mettre en mode USB
Envoyer un signal audio de 2500 HZ 30 Mv sur la prise micro
Ce mettre canal 40 bande F
Régler VR12 et L42 au MAX de sortie de puissance HF
Régler L40-L43-L44 et L33 pour le MAX de puissance HF
Répéter les étapes si dessus car les réglages sont interactifs
Régler L42 pour faire la balance de la bande F, Canal 40 et de la bande A canal 1 ( en gros il faut essayer d'avoir la même puissance de sortie sur les 240 canaux = très complexe , Reprendre plusieurs fois les réglages et pas s'énerver )
REGLAGE BLU avec signal deux tons
Envoyer un signal audio 400HZ et 2500 Hz à 30 Mv en même temps sur l'entrée micro
Régler VR 12 pour obtenir la puissance PEP MAX indiquée par le constructeur ( pour un SS3900 HP c'est 25 Watts par exemple)
ATTENTION ne pas tourner VR12 à fond sinon le transistor de puissance HF pourrait être détruit
REGLAGE AM/FM
Ce mettre en mode AM
Sélectionner la bande D et canal 1
Régler VR13 pour avoir la puissance MAX autorisé par le constructeur ( pour un SS3900HP c'est 10 à 12 watts)
REGLAGE TAUX DE MODULATION
Envoyer un signal audio de 1000 Hz 30 Mv sur l'entrée micro
Régler VR14 pour avoir un taux de modulation de 95 % (à vérifier à l'oscilloscope)
REGLAGE EXCURSION FM
Ce mettre en FM
Envoyer un signal audio de 1000 HZ 30 Mv sur entrée micro
Brancher un excursiomètre sur la sortie antenne du TX
Régler VR5 pour obtenir +/- 2 kHZ d'excursion
REGLAGE DU S/METRE TX
Régler VR8 pour que l'aiguille soit en début zone rouge en mode TX (de préfère sur charge 52 ohms)
ALIGNEMENT DU RECEPTEUR
Générateur HF en service sur 26,965 MHZ avec 30 % de modulation et injection par la prise antenne du signal.
Ce placer en mode AM
Régler L3-L4-L6-L7-L8-L10-L11 et L12 pour un MAX de sortie audio au bornes du Haut- parleur
Note :maintenir le niveau de sortie du générateur aussi bas que possible pour éviter une réaction de la CAG .
Après avoir terminé les opérations ci-dessus régler L8 pour équilibrer les bandes A à F
(en gros il faut essayer d'avoir la même sensibilité en réception sur les 240 canaux = très complexe, Reprendre plusieurs fois les réglages et pas s'énerver).
Réglage sensibilité en BLU
Envoyer un signal de 26,966 MHZ sans modulation
Sélectionner le canal 1 bande D
Ce mettre en USB
Régler L13 et L14 pour un MAX de sortie audio (attention clarifieur bien au centre et verrouillé)
Alignement mode FM
Sélectionner le canal 1 et la bande D
Clarifieur bien au centre
Passer en FM
Mettre le signal sur 26, 965 MHZ
Envoyer un signal de un micro-volt avec 1 KHZ de déviation audio sur l’appareil
Régler L5 pour un MAX de sortie audio .
Pour les novices possibles de régler L5 en écoutant une station de préférence équipée en TX décamétrique stable émettant en FM (il suffit de régler pour avoir la radio la plus forte et la plus claire).
REGLAGE DU SQUECH
Il doit fonctionner entre - 48 et – 70 DB sur tous les modes
Je vais vous donner une méthode de réglage pour les novices ci-dessous !
Ce placer en mode AM
Régler VR4 pour que le squelch coupe normalement jusqu'à S9
Ce placer en mode SSB
Régler VR3 pour que le squelch coupe normalement jusqu'à S9
REGLAGE DU S/METRE EN RECEPTION
Ce mettre en mode AM
Régler le générateur pour une sortie de – 67 DB = 100 micros volts.
Régler VR1 pour que le S/Metre indique S9 sur l’échelle
Ce mettre en mode USB
Régler VR2 pour que le S/Metre indique S9
:>: [Vous devez être inscrit et connecté pour voir ce lien] ... 1b_adj.htm :<:
Alignment Locations
PLL Alignment
Transmitter Alignment
Receiver Alignment
Source: [Vous devez être inscrit et connecté pour voir ce lien]
Ou ici en pdf: [Vous devez être inscrit et connecté pour voir ce lien]
Dernière édition par Dundee33 le Sam 05 Mar 2022, 22:43, édité 1 fois
Re: Superstar 3900 el (Mobile)
Bonsoir
je viens de recuperer le même poste NEUF pour une toute petite somme ...
Il était en 40 canaux ...j'ai réussi a le passer en 240 canaux ,mais je n'arrive pas a installer les fréquences +10 . .
Le câblage n'a pas l'air identique aux photos que tu a mises plus haut ..
est ce que tu connais quelqu'un Dundee ...qui puisse m'aider ?
Merci a toi et bonne nuit ..
je viens de recuperer le même poste NEUF pour une toute petite somme ...
Il était en 40 canaux ...j'ai réussi a le passer en 240 canaux ,mais je n'arrive pas a installer les fréquences +10 . .
Le câblage n'a pas l'air identique aux photos que tu a mises plus haut ..
est ce que tu connais quelqu'un Dundee ...qui puisse m'aider ?
Merci a toi et bonne nuit ..
didier012- Invité
Re: Superstar 3900 el (Mobile)
Salut.
Quand tu tire sur le bouton SWR CAL pour passer en version export les +10 ne sont pas accessible ? Tien donc. Il faudra que j'ouvre le mien pour voir sa et prendre d'autres photos
Quand tu tire sur le bouton SWR CAL pour passer en version export les +10 ne sont pas accessible ? Tien donc. Il faudra que j'ouvre le mien pour voir sa et prendre d'autres photos
Re: Superstar 3900 el (Mobile)
Bonjour
Ce Tx n'est pas pour moi ...mais j'ai carrément flashé dessus ...et ca me fait râler car l'éclairage est très utile quand on roule de nuit ...
Il y a une soudure a faire (combler un "bridage" des +10 par manque de soudure ) ...
J'ai écris a Spektrum...qui m'a dit de faire cette soudure...donc je vais essayer ...le fer est chaud ...
Ce Tx n'est pas pour moi ...mais j'ai carrément flashé dessus ...et ca me fait râler car l'éclairage est très utile quand on roule de nuit ...
Il y a une soudure a faire (combler un "bridage" des +10 par manque de soudure ) ...
J'ai écris a Spektrum...qui m'a dit de faire cette soudure...donc je vais essayer ...le fer est chaud ...
didier012- Invité
Re: Superstar 3900 el (Mobile)
Re....
Soudure faite ....ca marche !! !
Ha y est il a ses 240 canaux + les +10 ..
Maintenant reste a voir combien je lui mets en puissance pour qu'il soit fiable ...
Des avis ?
Soudure faite ....ca marche !! !
Ha y est il a ses 240 canaux + les +10 ..
Maintenant reste a voir combien je lui mets en puissance pour qu'il soit fiable ...
Des avis ?
didier012- Invité
Re: Superstar 3900 el (Mobile)
Salut.
Pour le forum, je serais intéresser d'avoir des photos de ce que tu a fais pour le débridé complètement.
Pour la puissance, en BLU tu peux aller au maximum au coup de sifflet. Ce qui veux dire quand modulation tu a forcément moins.
En AM tu fais le maximum moins 2 ou 3 w
Voila comment j'ai régler le mien.
Pour le forum, je serais intéresser d'avoir des photos de ce que tu a fais pour le débridé complètement.
Pour la puissance, en BLU tu peux aller au maximum au coup de sifflet. Ce qui veux dire quand modulation tu a forcément moins.
En AM tu fais le maximum moins 2 ou 3 w
Voila comment j'ai régler le mien.
Re: Superstar 3900 el (Mobile)
Salut
J'ai un problème avec le lecteur de carte SD...
il m'a lâché ..donc sur le coup je ne peut pas récupérer les photos qui sont sur l'appareil photo numérique ...
Quand a la puissance de l'appareil...j'ai préféré la sécurité ...donc je lui ai mis 4 watts en Am...et 10 watts en Blu...car si jamais j'installe un ampli...il sera déjà configuré pour ..
J'ai un problème avec le lecteur de carte SD...
il m'a lâché ..donc sur le coup je ne peut pas récupérer les photos qui sont sur l'appareil photo numérique ...
Quand a la puissance de l'appareil...j'ai préféré la sécurité ...donc je lui ai mis 4 watts en Am...et 10 watts en Blu...car si jamais j'installe un ampli...il sera déjà configuré pour ..
didier012- Invité
Re: Superstar 3900 el (Mobile)
A Ok.
Pour la puissance du poste, là c'est sur qu'il aura envie de mettre un ampli.
Pour la puissance du poste, là c'est sur qu'il aura envie de mettre un ampli.
Re: Superstar 3900 el (Mobile)
C'est bon je me suis débrouillé ...avec l'ordi portable qui a la fente SD ....
Voilà les photos avec les commentaires SUR les photos ....
[Vous devez être inscrit et connecté pour voir cette image]
Sur la dernière j'ai déplacé le cavalier pour "libérer" les chevaux ....heu pardon...les canaux !! !
Dis moi tu a le même Tx Dundee...
Vu que j'ai fait le boulot pour un pote (ce Tx lui est destiné) est ce que par hasard tu ne vendrait pas le tien ?
Chuis tombé AMOUREUX de cet engin.....et celui-là...pas un autre ..a cause de sa commodité d'éclairage surtout la nuit .. !! !
Voilà les photos avec les commentaires SUR les photos ....
[Vous devez être inscrit et connecté pour voir cette image]
Sur la dernière j'ai déplacé le cavalier pour "libérer" les chevaux ....heu pardon...les canaux !! !
Dis moi tu a le même Tx Dundee...
Vu que j'ai fait le boulot pour un pote (ce Tx lui est destiné) est ce que par hasard tu ne vendrait pas le tien ?
Chuis tombé AMOUREUX de cet engin.....et celui-là...pas un autre ..a cause de sa commodité d'éclairage surtout la nuit .. !! !
didier012- Invité
Re: Superstar 3900 el (Mobile)
Salut.
Oui et tu l'a vue chez moi (et dans la bannière puis qu'ils sont tous à moi) Se n'ai pas pour rien qu'il est placer au centre.
Et non je ne vend (et ne donne) rien. J'y tien aussi à ce poste (et aussi au autres).
Oui et tu l'a vue chez moi (et dans la bannière puis qu'ils sont tous à moi) Se n'ai pas pour rien qu'il est placer au centre.
Et non je ne vend (et ne donne) rien. J'y tien aussi à ce poste (et aussi au autres).
Re: Superstar 3900 el (Mobile)
Re...
C'est pas grave ...je me suis arrangé avec mon pote qui me laisse le récupérer en échange du Jackson..
C'est pas grave ...je me suis arrangé avec mon pote qui me laisse le récupérer en échange du Jackson..
didier012- Invité
Re: Superstar 3900 el (Mobile)
Alors toi tu a une chance de ... célibataire.
Par-contre, en conduite de nuit ai sous la main un chiffon avec le quel tu pourra cacher l'affichage des canaux qui est un peu trop lumineux. Ça c'est à cause de la couleur. C'est pire avec un 6900.
Par-contre, en conduite de nuit ai sous la main un chiffon avec le quel tu pourra cacher l'affichage des canaux qui est un peu trop lumineux. Ça c'est à cause de la couleur. C'est pire avec un 6900.
Re: Superstar 3900 el (Mobile)
Bonsoir
La poisse me poursuit ...
Ce n'est pas grave ...vous me direz , mais bon quand même ! !
En fait quand j'ai allumé pour la première fois ce Tx ...je trouvais qu'il sentait une odeur de brulé ...
Aujourd'hui je l'ai allumé ...et plus d'éclairage de la façade ....pfffffffffff
J'ai juste le vu-mètre qui s'allume et les canaux ....
Le reste ..ben c'est le noir total si on peut dire ....
J'ai vu dans le Tx sur le coté gauche quand on a la façade devant soi...un tout petit boitier ...ou rentrent 2 broches ....je l'ai ouvert....et c'est lui qui sent le brulé ..
Je me demande si il n'est pas grillé ce merdier . ..
Ou est ce que je peut diagnostiquer ce problème ?
Quelqu'un l'a déjà eu avec ce tx ?
Ou est ce que je peut trouver ce boitier si c'est bien lui qui est grillé ?
Merci ...
La poisse me poursuit ...
Ce n'est pas grave ...vous me direz , mais bon quand même ! !
En fait quand j'ai allumé pour la première fois ce Tx ...je trouvais qu'il sentait une odeur de brulé ...
Aujourd'hui je l'ai allumé ...et plus d'éclairage de la façade ....pfffffffffff
J'ai juste le vu-mètre qui s'allume et les canaux ....
Le reste ..ben c'est le noir total si on peut dire ....
J'ai vu dans le Tx sur le coté gauche quand on a la façade devant soi...un tout petit boitier ...ou rentrent 2 broches ....je l'ai ouvert....et c'est lui qui sent le brulé ..
Je me demande si il n'est pas grillé ce merdier . ..
Ou est ce que je peut diagnostiquer ce problème ?
Quelqu'un l'a déjà eu avec ce tx ?
Ou est ce que je peut trouver ce boitier si c'est bien lui qui est grillé ?
Merci ...
didier012- Invité
Re: Superstar 3900 el (Mobile)
Salut
Ha j'en ai marre ! !
Je ne l'ai pourtant pas cherché ce problème grrrrrrrrrrrrrrrrrr
Merci Dundee pour le lien .
Ha j'en ai marre ! !
Je ne l'ai pourtant pas cherché ce problème grrrrrrrrrrrrrrrrrr
Merci Dundee pour le lien .
didier012- Invité
Re: Superstar 3900 el (Mobile)
Zut ....Ils sont fermés le Samedi . . .
Bon........... j'appellerais Lundi ou Mardi...
Bon........... j'appellerais Lundi ou Mardi...
didier012- Invité
Re: Superstar 3900 el (Mobile)
Bonjour
Bon ...alors le boitier coute 15 € ...et il est disponible
je dois les rappeler demain pour confirmer la commande ...
En espérant que ca tiendra le coup cette fois-ci...
Bon ...alors le boitier coute 15 € ...et il est disponible
je dois les rappeler demain pour confirmer la commande ...
En espérant que ca tiendra le coup cette fois-ci...
didier012- Invité
Re: Superstar 3900 el (Mobile)
Salut.
15 € quand même. Je n'ai jamais eu ce problème sur le mien. Il y avait peut être déjà un défaut au niveau des composants qu'il y a à l’intérieur du boitier.
15 € quand même. Je n'ai jamais eu ce problème sur le mien. Il y avait peut être déjà un défaut au niveau des composants qu'il y a à l’intérieur du boitier.
Re: Superstar 3900 el (Mobile)
C'est bien possible car ce boitier sent le brûlé ....
Quand je mettais la cibi en route ça puait comme pas possible le brûlé ...
J'enlève ce boitier ...et plus d'odeur ....tiens ? ha bon ?
Je ne trouve pas si cher que ça quand même ...je comptais investir jusqu’à 30 € mais pas plus ....le poste m'a couté 40 € ...
Ca va quand même ! ! !
Quand je mettais la cibi en route ça puait comme pas possible le brûlé ...
J'enlève ce boitier ...et plus d'odeur ....tiens ? ha bon ?
Je ne trouve pas si cher que ça quand même ...je comptais investir jusqu’à 30 € mais pas plus ....le poste m'a couté 40 € ...
Ca va quand même ! ! !
didier012- Invité
Re: Superstar 3900 el (Mobile)
Et il fonctionne très bien en plus !! !
J'ai calculé Dundee...
Si je mets mon B300P dans le fourgon et en hauteur (sous plafond) quel type de câble électrique il me faudrait pour "assumer" les watts de la bête ...et surtout vu la longueur du câble ?
il me faudrait au moins du 6 mm2 ...non ???
J'ai calculé Dundee...
Si je mets mon B300P dans le fourgon et en hauteur (sous plafond) quel type de câble électrique il me faudrait pour "assumer" les watts de la bête ...et surtout vu la longueur du câble ?
il me faudrait au moins du 6 mm2 ...non ???
didier012- Invité
Page 1 sur 3 • 1, 2, 3
La Planète Cibi Francophone :: Le Musée de la Planète CB :: CRT, Anytone, Connex, Mobicom, Nevada, Pan, Predator, Ranger, Superstar, Texas, Voyage
Page 1 sur 3
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
Aujourd'hui à 12:06 par WarGames58
» Recherche OM pour test Tx en CB mobile: le triple 5 est-il déserté ou victime d'une certaine fainéantise ?
Aujourd'hui à 11:39 par WarGames58
» Vend un scanner Uniden BCT-15X d’un mois
Aujourd'hui à 08:52 par leglaude09
» Crystal DB477A (UHF CB Mobile)
Aujourd'hui à 04:45 par Dundee33
» Crystal Professional 80Ch UHF (Mobile)
Aujourd'hui à 04:35 par Dundee33
» Connex CX-4600 TN1 (Mobile)
Aujourd'hui à 04:00 par Dundee33
» Connex CX-3300HP (Mobile)
Aujourd'hui à 03:51 par Dundee33
» Stryker SR-A10MM (Kit de montage sur le toit)
Aujourd'hui à 02:55 par Dundee33
» Stryker SR-2K
Aujourd'hui à 02:49 par Dundee33
» Postes Tuning
Aujourd'hui à 02:31 par Dundee33
» Les petits QSO du Nounours en guimauve et chocolaaaat!
Aujourd'hui à 01:53 par Dundee33
» PNI Escort HP 82 (Portable)
Hier à 23:36 par 14ML73
» Rassemblement Radioamateur annuel à Dambenoit-les-Colombes (70) (18, 19 et 20 mai 2024)
Hier à 22:47 par Dundee33
» Rassemblement du Radioamateur Vaucluse Provence (23 Juin 2024 de 09H00 à 16H00)
Hier à 22:39 par Dundee33
» Atelier MORSE à la Médiathèque d'Annoeullin (dpt. 59) (25 mai à 14h30 et 16h)
Hier à 22:10 par Dundee33
» .Silicon Radio (Dépannage radio) (Sud-Ouest France)
Hier à 21:52 par Dundee33
» WiMo (Allemagne)
Hier à 21:35 par nitro
» Coin DX et Activités (Toutes bandes de fréquences)
Hier à 21:03 par Dundee33
» [A VENDRE] EuroCB TM-200 (Tos-mètre Watt-mètre Matcher)
Hier à 20:39 par 14MJ24
» [A VENDRE] Wimo QRM Eliminator NEUF
Hier à 20:34 par 14MJ24
» Yeasu FT-102
Hier à 20:23 par SAXON33
» Les QSO d'Aurelius Primus sur Marseille
Hier à 11:57 par DEMON 72
» QSO Dans les environ du Havre
Mar 30 Avr 2024, 16:57 par Asterix76
» CRT SS 7900 V (Mobile)
Mar 30 Avr 2024, 11:51 par Le Nounours
» Sirio New Monsoon
Mar 30 Avr 2024, 10:10 par 16bg002 alain
» Antenne hélicoïdale CB mobile K40 (K40BCMAX) - 20.000 watts
Lun 29 Avr 2024, 20:49 par WarGames58
» 19 ème brocante RADIO & COMMUNICATION Roquefort-les-Pins (06) Salle Charvet Samedi 04 Mai 2024
Lun 29 Avr 2024, 20:28 par DEMON 72
» Revenir sur 40 canaux tout mode ??? & Il le faut les 40 canaux sont suffisants pour rester en vie
Lun 29 Avr 2024, 18:45 par DEMON 72
» ECBF - European Citizen's Band Fédération
Lun 29 Avr 2024, 17:37 par Dundee33
» CSI Comanche (Mobile)
Lun 29 Avr 2024, 09:15 par FE7964
» Infos/Annonces du groupe Kilo Mike
Dim 28 Avr 2024, 22:18 par 14KM5701
» Ariane F33 (Antenne mobile)
Sam 27 Avr 2024, 18:37 par WarGames58
» CRT SS 8900 (Mobile)
Sam 27 Avr 2024, 14:07 par Le Nounours
» President George II (Mobile)
Ven 26 Avr 2024, 15:53 par WarGames58
» Avanti Moonraker (Antenne fixe)
Ven 26 Avr 2024, 07:37 par bernard69
» Avanti AV-101 Astro-plane (Antenne fixe)
Ven 26 Avr 2024, 06:39 par bernard69
» (Dundee33) La Cibi en BLU & AM & FM (Vidéos)
Ven 26 Avr 2024, 01:02 par Dundee33
» La propag est là en sporadique et plus le soir (25/04/2024)
Ven 26 Avr 2024, 01:01 par Dundee33
» [Vendue] [Trouvé] [Clôturé] [Annulée] titre de l'annonce............................. + réglement
Ven 26 Avr 2024, 00:54 par Dundee33
» Propagation DX et activité solaire en temps réel
Jeu 25 Avr 2024, 16:04 par Dundee33
» ALIMENTATION ITA SPS-8250
Jeu 25 Avr 2024, 08:19 par leglaude09
» [VENDU] Emetteur Récepteur HF – YAESU FT-757GX – 100 Watts HF
Mer 24 Avr 2024, 23:28 par 14KM5701
» (Vendu) Président Jackson II Classic
Mar 23 Avr 2024, 14:27 par Toubib
» EUROCB Echo 2018
Mar 23 Avr 2024, 00:17 par Dundee
» RADTEL RT-470X
Lun 22 Avr 2024, 18:40 par Corsaire35
» 3ème Bourse Radioamateur à Visone (Italie) (05/05/2024)
Lun 22 Avr 2024, 18:03 par Dundee33
» Voyager VR-158EGTL DX(N) (Mobile)
Lun 22 Avr 2024, 17:04 par Dundee33
» Alpha W65 (Mobile)
Lun 22 Avr 2024, 16:36 par FE7964
» tests d'un système "CB-gateway" en Rhône-Alpes
Lun 22 Avr 2024, 15:27 par 14ML73
» [A VENDRE] Tout doit disparaître ! matériel CB
Dim 21 Avr 2024, 18:11 par 14jl7257
