Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Dernière édition par franck666 le Sam 23 Oct 2021, 22:53, édité 2 fois
franck666- Localisation : Pays gallo
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Merci pour vos réponses...
En remplacement du hp 1000 est ce que une boîte d accord type mfj 941 e ferait l affaire?
J ai vu que l.on a plusieurs sorties antenne sur ce genre de matériel ...pourquoi pas tout grouper en un.seul appareil?
En remplacement du hp 1000 est ce que une boîte d accord type mfj 941 e ferait l affaire?
J ai vu que l.on a plusieurs sorties antenne sur ce genre de matériel ...pourquoi pas tout grouper en un.seul appareil?
14GEF027- Localisation : Meurthe-et-Moselle
Age : 60
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Salut @franck666
Vue que ce n'est pas un Zetagi CB Matchbox M 27 mais un Syncron HP100-S, j'ai diviser le sujet et compléter ta fiche.
Vue que ce n'est pas un Zetagi CB Matchbox M 27 mais un Syncron HP100-S, j'ai diviser le sujet et compléter ta fiche.
FE7964- Localisation : Alpes-Maritimes QTH JN33LN
Age : 66
Dundee33 aime ce message
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
bonsoir
y a t'il une différence notable a l'intérieur ou pas ?
a part le bouton on/off qui a un fonctionnement inversé par rapport au Zetagi, que je trouve d'ailleurs plus logique sur le Syncron
et les cadrans qui ne sont pas les mêmes, ZG chez zetagi et HQ chez Syncron, et la zone rouge du SWR qui n'est au même endroit
y a t'il une différence notable a l'intérieur ou pas ?
a part le bouton on/off qui a un fonctionnement inversé par rapport au Zetagi, que je trouve d'ailleurs plus logique sur le Syncron
et les cadrans qui ne sont pas les mêmes, ZG chez zetagi et HQ chez Syncron, et la zone rouge du SWR qui n'est au même endroit
lancelot- Localisation : France ~ Haute-Garonne ~ JN03OE
Age : 51
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
bonjour a tous
j'avais acheté un Zetagi sur le bon coin qui était défectueux, donc retour a l'envoyeur, et du coup j'ai acheté un Syncron a un membre du forum
pour avoir donc eu et ouvert les 2 modèles, je trouve que le Syncron est mieux fini, les composants semblent plus "propres" dans le Syncron et le montage fait moins jeté a la va vite que dans le Zetagi
je ne parle bien sur que d'aspect visuel de l'intérieur, je ne saurais comparer les composants en terme de qualité technique

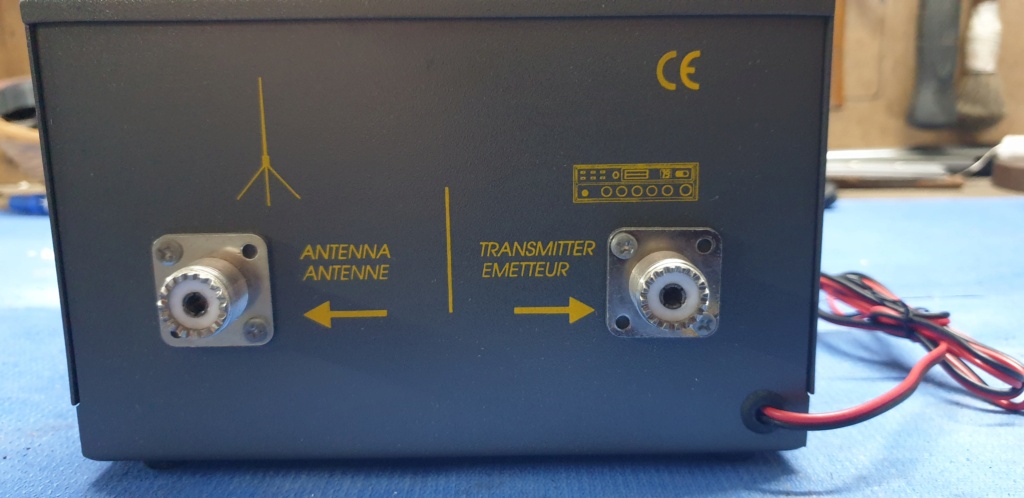

rien que le l'arrière du boîtier du Syncron fait quand même plus sérieux que le simple sticker du Zetagi
sur le devant c'est aussi lieux fini, il n'y a pas les positions qui ne servent a rien au bouton de gauche, les boutosn sont mieux finis et le fameux bouton rouge fonctionne lui de facon logique
ce ne serait peut être pas si bonnet blanc et blanc bonnet que ca en fait ...
désolé, j'ai pas pensé a faire des photo su zetagi quand il était ouvert
xavier
j'avais acheté un Zetagi sur le bon coin qui était défectueux, donc retour a l'envoyeur, et du coup j'ai acheté un Syncron a un membre du forum
pour avoir donc eu et ouvert les 2 modèles, je trouve que le Syncron est mieux fini, les composants semblent plus "propres" dans le Syncron et le montage fait moins jeté a la va vite que dans le Zetagi
je ne parle bien sur que d'aspect visuel de l'intérieur, je ne saurais comparer les composants en terme de qualité technique
rien que le l'arrière du boîtier du Syncron fait quand même plus sérieux que le simple sticker du Zetagi
sur le devant c'est aussi lieux fini, il n'y a pas les positions qui ne servent a rien au bouton de gauche, les boutosn sont mieux finis et le fameux bouton rouge fonctionne lui de facon logique
ce ne serait peut être pas si bonnet blanc et blanc bonnet que ca en fait ...
désolé, j'ai pas pensé a faire des photo su zetagi quand il était ouvert
xavier
lancelot- Localisation : France ~ Haute-Garonne ~ JN03OE
Age : 51
Dundee33 aime ce message
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Le problème de ces appareils bas de gamme c'est l'exactitude des infos au cadran...
COmme il me reste un HP1000 sous le coude, ce matin j ai décidé de vérifier l'exactitude du wattmetre: une catastrophe ce truc.
Pour 10w il affichait 6.5... pour 100w il affichait 75 et pour 240w un peu plus de 100.
Je l'ai donc recalibré correctement et installé des leds...maintenant, il va aller sur LBC.
COmme il me reste un HP1000 sous le coude, ce matin j ai décidé de vérifier l'exactitude du wattmetre: une catastrophe ce truc.
Pour 10w il affichait 6.5... pour 100w il affichait 75 et pour 240w un peu plus de 100.
Je l'ai donc recalibré correctement et installé des leds...maintenant, il va aller sur LBC.
egerie4- Localisation : Bourgogne Franche Comte Jura
leglaude09 aime ce message
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
egerie4 a écrit: .....
Je l'ai donc recalibré correctement et installé des leds...maintenant, il va aller sur LBC.......
j'ai prévu de lui changer les ampoules aussi, vu que celui qui me l'a vendu ne me l'a pas fait
lancelot- Localisation : France ~ Haute-Garonne ~ JN03OE
Age : 51
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Fallait le lui demander...lancelot a écrit:egerie4 a écrit: .....
Je l'ai donc recalibré correctement et installé des leds...maintenant, il va aller sur LBC.......
j'ai prévu de lui changer les ampoules aussi, vu que celui qui me l'a vendu ne me l'a pas fait
egerie4- Localisation : Bourgogne Franche Comte Jura
egerie4- Localisation : Bourgogne Franche Comte Jura
Dundee33 aime ce message
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Humm belle marges d erreurs je ne suis pas surpris
Il me plairait bien ce tos watts matcher entièrement recalibre'
73
Il me plairait bien ce tos watts matcher entièrement recalibre'
73
cactus 85- Localisation : Vendée st hilaire de riez
Age : 62
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Il est sur LEBONCOIN...cactus 85 a écrit:Humm belle marges d erreurs je ne suis pas surpris
Il me plairait bien ce tos watts matcher entièrement recalibre'
73
egerie4- Localisation : Bourgogne Franche Comte Jura
Dagui aime ce message
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Bonjour.
Lorsqu'il n'y a pas d'indication, c'est que la tolérance est exprimée sur la pleine échelle et donc 6,5 W pour 10, on est dans les clous.
Par contre, ce qui est surprenant, c'est 10% en wattmètre et 5% en rosmetre.
Ce qui en plus ne correspond à pas grand chose puisque la précision d'un rosmetre dépend essentiellement de la directivité du coupleur et ce n'est pas linéaire.
Lorsqu'il n'y a pas d'indication, c'est que la tolérance est exprimée sur la pleine échelle et donc 6,5 W pour 10, on est dans les clous.
Par contre, ce qui est surprenant, c'est 10% en wattmètre et 5% en rosmetre.
Ce qui en plus ne correspond à pas grand chose puisque la précision d'un rosmetre dépend essentiellement de la directivité du coupleur et ce n'est pas linéaire.
linquisiteur- Localisation : Loiret
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Salut Tonio,linquisiteur a écrit:Bonjour.
Lorsqu'il n'y a pas d'indication, c'est que la tolérance est exprimée sur la pleine échelle et donc 6,5 W pour 10, on est dans les clous.
Là, Je serais ravi si tu pouvais m'expliquer parce que, normalement, la précision d'un galvanomètre est la meilleure quand l'aiguille est à > 3/4 du cadran...
Merci d'avance !
leglaude09- Localisation : Ariège ; Mirepoix
Age : 68
egerie4 aime ce message
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
C'est aussi ce que j ai appris... pour le galva. Plus l aiguille est à droite, plus c'est "correct"...
Sinon pour le TOS METRE, pas de soucis..l'indication est conforme avec mes autres appareils.Et je préfère la marge d'erreur que je lui ai mis maintenant...
Sinon pour le TOS METRE, pas de soucis..l'indication est conforme avec mes autres appareils.Et je préfère la marge d'erreur que je lui ai mis maintenant...
egerie4- Localisation : Bourgogne Franche Comte Jura
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Bonjour,
Il n'y a pas que le galva, mais aussi suivant le couplage, on peut être dans le coude de la diode.
Ce qui explique pourquoi on constate des petits écarts entre une mesure faite en bas de la gamme et dans un calibre où l'on exploite de manière plus adaptée.
Par exemple, pour une mesure d'une puissance réelle de 9 W, sur le calibre 10 W, on va obtenir une mesure de 9,5 W et si on fait la mesure, sur le calibre 100 W, on va obtenir 7 W et sur un calibre 1 kW, mesurer seulement 5 W.
C'est pourquoi, en métro, la première chose que l'on apprend, c'est de choisir le calibre le plus adapté.
Sinon l'histoire de la pleine échelle, lorsqu'un fabricant annonce une tolérance sur la mesure, ce n'est pas la tolérance sur la mesure mais sur la pleine échelle. Par exemple, 10 % de la pleine échelle sur un calibre 10 W, c'est 10 % de 10 W, soit 1 W. Donc les mesures obtenues sont ±1 W.
Dans certains cas, l'incertitude peut être supérieure à la mesure.
Maintenant comparé des mesures de rosmètres, c'est délicat car se sont des appareils par construction qui sont relativement imprécis.
Comme on l'a vu, il y a plusieurs sources d'erreur, le galva, les diodes, etc.
Mais la principale est la directivité du coupleur, entre un appareil bas de gamme avec 10 ou 15 dB de directivité et un appareil haut de gamme, voir pro avec 25 ou 30 dB.
A cela, on rajoute la phase.
Si l'on souhaite réaliser ce genre de comparaisons, il faut le faire avec de fortes désadaptations et avec des déphasages importants.
la précision d'un galvanomètre est la meilleure quand l'aiguille est à > 3/4 du cadran...
Il n'y a pas que le galva, mais aussi suivant le couplage, on peut être dans le coude de la diode.
Ce qui explique pourquoi on constate des petits écarts entre une mesure faite en bas de la gamme et dans un calibre où l'on exploite de manière plus adaptée.
Par exemple, pour une mesure d'une puissance réelle de 9 W, sur le calibre 10 W, on va obtenir une mesure de 9,5 W et si on fait la mesure, sur le calibre 100 W, on va obtenir 7 W et sur un calibre 1 kW, mesurer seulement 5 W.
C'est pourquoi, en métro, la première chose que l'on apprend, c'est de choisir le calibre le plus adapté.
Sinon l'histoire de la pleine échelle, lorsqu'un fabricant annonce une tolérance sur la mesure, ce n'est pas la tolérance sur la mesure mais sur la pleine échelle. Par exemple, 10 % de la pleine échelle sur un calibre 10 W, c'est 10 % de 10 W, soit 1 W. Donc les mesures obtenues sont ±1 W.
Dans certains cas, l'incertitude peut être supérieure à la mesure.
Maintenant comparé des mesures de rosmètres, c'est délicat car se sont des appareils par construction qui sont relativement imprécis.
Comme on l'a vu, il y a plusieurs sources d'erreur, le galva, les diodes, etc.
Mais la principale est la directivité du coupleur, entre un appareil bas de gamme avec 10 ou 15 dB de directivité et un appareil haut de gamme, voir pro avec 25 ou 30 dB.
A cela, on rajoute la phase.
Si l'on souhaite réaliser ce genre de comparaisons, il faut le faire avec de fortes désadaptations et avec des déphasages importants.
linquisiteur- Localisation : Loiret
leglaude09 aime ce message
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
petite question aux pros
y a t'il moyen de ralentir le mouvement de l'aiguille en position wattmètre afin d'avoir une lecture plus facile de la puissance max en usb ?
un peu comme ce qui se fait sur certains tos/wattmètres qui ont un interrupteur pep qui ralenti la montée et descente de l'aiguille
y a t'il moyen de ralentir le mouvement de l'aiguille en position wattmètre afin d'avoir une lecture plus facile de la puissance max en usb ?
un peu comme ce qui se fait sur certains tos/wattmètres qui ont un interrupteur pep qui ralenti la montée et descente de l'aiguille
lancelot- Localisation : France ~ Haute-Garonne ~ JN03OE
Age : 51
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
Ouais, il suffit de mettre un chimique de quelques micro farads. Plus il y aura de farads, plus l aiguille mettra du temps à redescendre.
egerie4- Localisation : Bourgogne Franche Comte Jura
linquisiteur aime ce message
Re: Syncron HP1000-S (Tosmètre/Wattmètre/Matcher)
egerie4 a écrit:Ouais, il suffit de mettre un chimique de quelques micro farads. Plus il y aura de farads, plus l aiguille mettra du temps à redescendre.
merci de ta réponse
de modèle et quelle intensité ?
lancelot- Localisation : France ~ Haute-Garonne ~ JN03OE
Age : 51
