ATU-100 Ext (Boite Accord Portable "Tuner")
Description :
- Le dispositif se compose d'un ensemble de sept condensateurs et sept inducteurs, ce qui lui permet (avec la plus grande configuration) de fonctionner efficacement dans la bande à large bande, 1.8-30 MHz radioamateur HF.
- Tension d'alimentation: chargement USB ou vous pouvez installer la batterie dedans
- Consommation de courant maximale: 400mA
- Puissance de travail maximale: 100W
- Puissance mesurée maximale possible: 150W
- Puissance minimale requise pour commencer le réglage: 5W
- Puissance mesurée minimale possible: 0.1W
- Pas de mesure avec puissance jusqu'à 10W: 0.1W
- Étapes de mesure avec une puissance supérieure à 10W: 1W
- Précision de mesure de puissance: 10%
- Inductance installée maximale: 8.53uh
- Étape Minimum d'inductance d'installation: 0.05uh
- Capacité installée maximale: 1869pf
- Étape de capacité d'installation minimale: 10PF
- Nombre de boutons de panneau: puissance pow, direct, automatique, fonction
- Affichage: 0.96oled
#ATU-100 #Ext
Dernière édition par FR6 le Ven 25 Sep - 17:31, édité 1 fois
FR6- Localisation : Coeur Médoc 33
Age : 64
leglaude09 et 14OP13 aiment ce message
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
GolfLima 17
Dundee33 aime ce message
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Moi aussi je suis impatient de lire un retour d'essai !
leglaude09- Localisation : Ariège ; Mirepoix
Age : 68
Dundee33 aime ce message
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
FR6- Localisation : Coeur Médoc 33
Age : 64
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Pas de notice, rien !
Les vis pas sérrés ... y'en manque 2
Bon,je met en charge Usb...
Je branche le bestio , alume et ..... et ........ et ...... et .........
P'tain les QRM qu'il degage !!!!
Appuis prolongé du button pour TUNER , le 6900 passe en HI ros et bip ...
je relache le mic et recommence, le ATU se cale tout seul.
Bilan:
Ca fonctionne pas trop mal...
SEUL HIC les qrm qu'il dégage !!! peut etre relier les chassis ? mais bon, les antennes s'en occupe non ?
Pas encore chercher d'ou ca viens et comment y remedier.
Il n'y a pas d'alim ext. juste les accus dedans.
Une video :
FR6- Localisation : Coeur Médoc 33
Age : 64
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Vais ecrire au chinois pour avoir un remede ou si C un Bug ...
FR6- Localisation : Coeur Médoc 33
Age : 64
Dundee33 aime ce message
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
en effet, pas mal de perturbations lorsqu'on la met en service.
C'est un peu le risque avec ce genre de choses, généralement ce qui est fait pour réduire au max ces perturbation, c'est le passage en veille du MCU en dehors des phases d'accord.
Je ne sais pas si c'est le même projet qu'un poste sur FB que j'ai vu passé, après avoir vu la vidéo, j'ai regardé le PCB et le schéma, c'est très instructif.
Sinon le code, gerber, etc sont dispo sur un dépôt git.
https://github.com/Dfinitski/N7DDC-ATU-100-mini-and-extended-boards
linquisiteur- Localisation : Loiret
Dundee33 et Dagui aiment ce message
Re: ATU-100 Ext (Boite Accord Portable "Tuner")

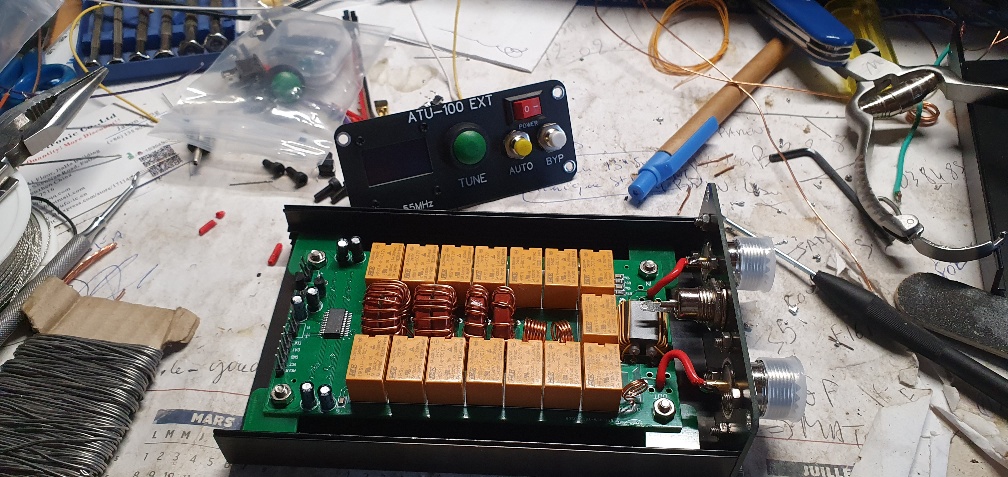

Je viens d'en assembler un. Pas encore fait grand chose comme tests. Cependant pour l'instant avec mon iCom IC-735 je n'ai pas remarqué grand chose comme QRM. L'accord se fait assez bien (juste quelques tests sur 10 et 11m (je suis indicativé)).
J'ai soigné les masses (toute regroupées en un seul point). Perles de ferrite sur l'alim comme je le fais systématiquement. Entrées et sorties sur SO239. Peinture du boitier grattée au niveau des fixations des connecteurs, des vis de façade... Classique quoi.
Je reviendrais compléter quand j'aurai eu le temps de faire des tests approfondis.
bernard69 et DD aiment ce message
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
http://blog.shibby.fr/2021/08/07/n7ddc-atu-100-boite-daccord-pas-chere-mais-visiblement-encore-trop-pour-certains/
egerie4- Localisation : Bourgogne Franche Comte Jura
leglaude09 aime ce message
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Aucunes difficulté pour l'assemblage. C'est à la portée de n'importe quel OM sachant lire un minimum la langue de shakespeare(niveau 3eme), sinon, en regardant les images, ça passe aussi.
Sitôt monté, avec un chouilla d'appréhension, après avoir minutieusement contrôlé toutes les soudures sur le PCB, je l'ai mis sous tension... et ça a de suite fonctionné sans aucun soucis.
Testé sur ICOM IC7000 avec une puissance de 40% blu pour "amorcer", en une fraction de temps le boitier trouve son accord et en prime.
Je n'ai pas constaté de QRM supplémentaire à la mise en route du boitier. On verra ce que ça donne avec un poste cibi, moins bien filtré qu'un IC-7000 ???
J'ai finalisé le montage avec du coax 6mm pour les E/S de l'antenne et j'ai ajouter de la colle à chaud pour verrouiller les selfs sur le PCB. Comme ça, en cas d'utilisation en mobile, les vibrations ne fragiliseront pas les soudures.
Pour l'aspect financier; un peu moins de 50€ via Aliexpress (KIT à monter soi-même), le produit fini c'est aux environ de 75€...
(Merci au commerçant qui m'a mis certaine pièces en doubles, dont l'écran OLED ??? )
egerie4- Localisation : Bourgogne Franche Comte Jura
Dundee33 et leglaude09 aiment ce message
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Concernant le positionnement dans la chaine de la chinoiserie, vous préconisez de placer la boite d'accord entre le TX et un confort, ou entre le confort et l'antenne ?
Merci d'avance pour votre retour.
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
en sortie de l'ampli, en entré de celui-ci, cela n'a aucun intérêt.
linquisiteur- Localisation : Loiret
Ribouldingue aime ce message
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Le prix n'est pas exagéré et monté, on le trouve sur Aliexpress à < de 76 €.
Je pense en prendre un d'ici peu...
Il existe aussi en version 1 000 W !
Bon, de toute façon, on est limité en cibi et mon FT sort 100 W en Belle Lulu...
leglaude09- Localisation : Ariège ; Mirepoix
Age : 68
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
leglaude09 a écrit:Salut tout le monde,
Le prix n'est pas exagéré et monté, on le trouve sur Aliexpress à < de 76 €.
Je pense en prendre un d'ici peu...
Il existe aussi en version 1 000 W !
Bon, de toute façon, on est limité en cibi et mon FT sort 100 W en Belle Lulu...
ça marche du tonnerre ce petit truc.
Il existe également un modèle 500W (monté en boitier) pour environ 160€.
Visiblement le 1000W n'est dispo qu'en kit (sans boitier).
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Tu l'as acheté et essayé ?
Du moment que cela peut tenir mon FT-840 en 100W BLU, ce serait parfait.
leglaude09- Localisation : Ariège ; Mirepoix
Age : 68
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
ça fonctionne très bien (environ 2 mois d'utilisation).
Après tu as le mat-30 spécifique pour Yaesu (avec le câble de liaison direct au transceiver). J'ai un mat spécifique Icom sur mon IC-718. Un peu plus cher, mais pris en charge directement depuis les menus du transceiver.
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Oui, j'ai vu pour le MAT-30...Ribouldingue a écrit:Oui, j'ai le modèle ATU-100 PLUS V3.1
ça fonctionne très bien (environ 2 mois d'utilisation).
Après tu as le mat-30 spécifique pour Yaesu (avec le câble de liaison direct au transceiver). J'ai un mat spécifique Icom sur mon IC-718. Un peu plus cher, mais pris en charge directement depuis les menus du transceiver.
Quelles différences entre le ATU-100et celui que tu as acheté (ATU-100 PLUS V3.1) ?
leglaude09- Localisation : Ariège ; Mirepoix
Age : 68
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Mise À Niveau du matériel:
1. Partie de coquille
-Coque en alliage d'aluminium noir sablé, panneau de police en métal argenté, pour éviter l'abrasion des polices blanches, et mettre en évidence la texture haut de gamme et exquise du produit
-Le connecteur femelle SL16KF M est fermement connecté, prise d'alimentation cc 5.5x2.1
-Écran OLED bleu de 0.96 pouces, ligne de connexion d'écran personnalisée, résout les anomalies d'écran
-Un ensemble complet de vis de fixation en acier inoxydable 304 pour éviter la rouille, une résistance et une durabilité supérieures
-La ligne de connexion interne de la machine adopte un processus de soudage et est enveloppée d'un tube thermorétractable collé, qui est ferme et stable
-Connecteurs de ligne de connexion d'écran et de bouton, ajoutant la technologie de distribution de colle, résistant aux chocs et stable
2. Partie PCB
-Condensateur de filtre solide, plus sûr et plus durable
-Anneau magnétique T68-2 importé, stable et plus fiable
-Tout nouveau MCU pour assurer la qualité du cœur
-Tous les composants SMD de marque de première ligne, performances plus stables
-Le soudage SMT est actuellement le processus le plus élevé de toutes les versions ATU sur le marché, à la recherche de l'assurance qualité
-Connecteur d'alimentation X2.54, ensemble complet de condensateurs mica argentés ELECFISH
Optimisation logicielle:
1. Synchronisation du dernier firmware version 3.1
2. Nouvelle interface de configuration, éliminant le besoin de clignotement répété, pas besoin d'acheter un graveur
3. Optimiser l'algorithme d'étalonnage de la mesure de puissance, la mesure de puissance est plus précise
4. description de l'interface de Configuration
-Comment entrer: appuyez et maintenez le bouton de réglage et allumez l'interrupteur d'alimentation arrière en même temps. Une fois les OPTIONS affichées à l'écran, relâchez le bouton de réglage pour entrer dans l'interface de réglage.
-Mode de fonctionnement: appuyez brièvement sur le bouton de réglage pour modifier la valeur actuelle. Appuyez longuement sur le bouton de réglage pour changer les éléments de réglage.
-Description de chaque option:
• Mode automatique (marche/arrêt): contrôlez librement le mode automatique du tuner d'antenne et omettez le bouton automatique, ce qui le rend plus pratique à utiliser. Si vous comptez utiliser l'appareil sans boutons supplémentaires, vous pouvez activer le mode automatique en réglant la valeur sur ON. La valeur par défaut est activée.
• Afficher la perte (ON/OFF): contrôlez librement l'interface d'affichage de calcul de perte, l'affichage est plus intuitif. Indique la puissance livrée à l'antenne et l'efficacité du fider et de l'émetteur lorsque la puissance d'entrée est suffisante pour une mesure correcte du SWR.
• Perte de Fider (0.0-9.9): définissez librement la valeur de perte du fil, ce qui permet de calculer l'efficacité de l'antenne avec plus de précision. Cette valeur sert à compter la puissance livrée à l'antenne. La valeur de perte se trouve dans les données de référence pour le câble utilisé ou vous pouvez mesurer la valeur exacte vous-même.
• Auto Delta (1.3-3.0): personnaliser la valeur de départ du SWR en mode automatique, contrôler de manière autonome la plage de réglage du SWR et avoir une plus grande plage d'application. La valeur par défaut est 1.3. C'est-à-dire que lorsque le mode automatique est activé, le processus de réglage se déclenche lorsque le SWR est supérieur à 1.3 et lorsqu'il passe à (1.3-1).
• Affichage allumé (00s-95s): personnalisez l'heure lorsque l'écran est automatiquement éteint, ce qui économise de l'énergie lorsque vous êtes en veille
Régler l'heure de l'affichage lumineux, en secondes. Le rétroéclairage brille en appuyant sur n'importe quel bouton et si l'alimentation RF arrive en entrée. Par défaut, il est désactivé, valeur 00.
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Bref, plus performant que le ATU-100, alors ?
Peut-on aussi régler l'accord manuellement ?
Je pensais pour mieux recevoir en réception...
leglaude09- Localisation : Ariège ; Mirepoix
Age : 68
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Je vais le commander chez Aliexpress.
Encore merci pour ton aide.
leglaude09- Localisation : Ariège ; Mirepoix
Age : 68
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
Re: ATU-100 Ext (Boite Accord Portable "Tuner")
D'autre par, afin de restreindre le rayonnement HF dans le shack j'ai commandé de la feuille de cuivre, afin de doubler les parois avant et arrière de l'ATU. En effet, ces dernières sont en époxy peint en noir. Donc avec une couche de cuivre sur la face interne, ça va le faire.
En fonctionnement avec un TX cibi (un MIDLAND 7001, un BELCOM et un JACKSON) rien à dire...c'est parfait...(a suivre)
egerie4- Localisation : Bourgogne Franche Comte Jura
Dundee33 et leglaude09 aiment ce message
