Albrecht AE 5890 EU (Mobile)
Traduit par le site.
MOBILE Transceiver CB/27Mhz. APPROUV?
Canaux: 40 Modes: AM / LSB / USB / FM.
Fr?ence: 26 965 ?7 405 MHz.
Tx de puissance: 4W. (AM / FM) 12W. (SSB)
Imp?nce: 50 ohms.
Puissance: 13,8 VDC.
Scanner.
- Plus de détails ici:
- CARACTERISTIQUES PRINCIPALES
ALBRECHT AE-5890EU
- La syntonisation PLL fournit un contr?pr?s et une haute stabilit?e fr?ence ?0 canaux disponibles pour l'?ipe.
- ALBRECHT AE-5890EU modulation FM, AM et la bande lat?le.
- Nous avons un ?an ?ristaux liquides avec r?o-?airage tout, 10 ce qui nous permet d'afficher des informations visua1izar en basse lumi?.
- Int?e un commutateur rotatif "RF-G" pour ajuster le gain RF, tr?utile lorsque vous recevez un signal tr?fort.
- Int?e un bouton «MIC-G" pour r?er la sensibilit?u circuit amplificateur de microphone. Lorsque vous utilisez la CB dans un v?cule avec un niveau de bruit ?v?en ajustant ce contr?est am?or?e transmission.
- Il ya un bouton de s?ction de canal «CHANNEL» pour les deux TX et RX.
- Ajoute un bouton "CALL" acc?direct au canal 9.
- Principales caract?stiques "Scan" pour la recherche des canaux.
- Int?e un circuit limiteur de bruit (NB / ANL) pour r?ire le bruit de fond des signaux faibles.
- Squelch r?able manuellement (SQL) qui supprime le bruit de fond lorsque aucun signal n'est re?
- Il ya un connecteur de type jack pour connecter un haut-parleur externe qui permet au signal audio ?artir du signal re?est entendue ?ravers un haut parleur externe.
- Ajoute un bouton "LCR", qui nous permet de syntoniser, appuyez sur cette touche, la derni? cha? que nous avons r?is?ne transmission.
- Affichage ?'?an, en utilisant la s?ence bar, le niveau du signal RF transmis et re? RF se?e.
- ALBRECHT AE-5890E, mais est essentiellement con?comme un ordinateur portable peut ?lement ?e utilis?omme une station de base CB connexion ?ne source d'alimentation CC et une antenne de son externe. (Pour utiliser la CB comme une station de base, votre revendeur vous conseillera sur votre installation,
CARACT?ISTIQUES
40 canaux AM / FM / SSB.
Indice ?an LCD de fonctions.
Clavier du microphone UP-DOWN.
4 W AM-FM 12W SSB
Appelez canaux m?ire de canal
Regardez Dual Scan-
Taille 153x53x240mm
Puissance 13,8 Vdc.
GENERALE
- Fr?ence: 26965 MHz ?7405 MHz
Contr?de fr?ence -: PLL.
- Canaux: 40.
- Type de modulation: AM / FM / SSB.
- Alimentation: 13,2 V CC (nominale).
Imp?nce d'antenne -: 50 n.
Cycle d'utilisation -: 03/03/54 (Tx-Rx-sommeil).
- Microphone: type dynamique.
- Dimensions (mm): 153 (largeur) x 240 (P) x 53 (H).
- Poids: 1,2 kg
- Accessoires inclus: Support en "U" pour la fixation de la CB,
micro, pied du microphone c?e d'alimentation, avec fusible int??vis et rondelles.
TRANSMETTEUR
- Puissance de sortie RF: 4 W (AM / FM) et 12 W PEP (SSB).
- Type d'?ssion: F3E (FM), A3E (AM) et BE (SSB).
- Consommation: 5"0(approximatifs, avec la transmission en SSB).
- Les ?ssions parasites: Moins de 4 nW (-54 dBm).
Sensibilit?u microphone -: 4 m V (FM et AM).
RECEVEUR
- Fr?ences interm?aires: FI: 10695 MHz / 2a FI: 455 kHz.
. - Sensibilit?/b> 0,5 TV pour 20 dB SINAD (AM / FM / SSB).
- S?ctivit?gt; 60 dB ? 10 kHz.
- Rejet de fr?ence image:> 60 dB.
- Rejet Fr?ence Interm?aire:> 70 dB.
- Rejet du canal adjacent:> 60 dB.
- Puissance de sortie audio: 2,5 W en charge de 8 W.
- Consommation: 500 mA (pas de signal).
- R?pteur Clarificateur: ± 1 kHz.
Source Espagne: http://www.folienumerique.fr/
Le manuel (pdf) est ici: http://diesnerfunk.de/downloads_puplic/CB-Funk/AE5890EU/AE5890-Manuals-DE-EN-FR-IT-ES-August-2011.pdf
#Albrecht #AE #5890 #EU
Re: Albrecht AE 5890 EU (Mobile)
OUPS sur le post a 15PSY66 j'ai trouvé
https://la-planete-cibi-fr.forumactif.org/t15487-albrecht-ae-5890-eu-ma-station-mobile?highlight=Albrecht+AE+6491+VOX
Apparament 30w
https://la-planete-cibi-fr.forumactif.org/t15487-albrecht-ae-5890-eu-ma-station-mobile?highlight=Albrecht+AE+6491+VOX
Apparament 30w
OSCAR-29- Localisation : Finistère Sud-Morbihan
Age : 56
Re: Albrecht AE 5890 EU (Mobile)
Salut
Notice en Français ici et voir page 39
Notice en Français ici et voir page 39
lucifer52- Localisation : Dpt 68
Re: Albrecht AE 5890 EU (Mobile)
Il y a un sujet ouvert sur ce poste j'ai l'impression : https://la-planete-cibi-fr.forumactif.org/t312-albrecht-ae-5890-eu-mobile
Re: Albrecht AE 5890 EU (Mobile)
Alternatifs0266 a écrit:Il y a un sujet ouvert sur ce poste j'ai l'impression : https://la-planete-cibi-fr.forumactif.org/t312-albrecht-ae-5890-eu-mobile
Pas sortie sur le moteur de recherche
OSCAR-29- Localisation : Finistère Sud-Morbihan
Age : 56
Re: Albrecht AE 5890 EU (Mobile)
lucifer52 a écrit:Salut
Notice en Français ici et voir page 39
Merci .
OSCAR-29- Localisation : Finistère Sud-Morbihan
Age : 56
Re: Albrecht AE 5890 EU (Mobile)
73'
Je viens de recevoir ce poste et depuis environ une semaine je module avec.
L'affichage des fréquences se fait bien sur 6 chiffres contrairement à la photo sur la boite qui n'en comporte que 5.
Esthétiquement il est très proche du Magnum257 ici: https://cbradiomagazine.com/magnum-257-10-meter-am-fm-ssb-review/ mais platine différente.
Il est sensible à un TOS supérieur à 2 car il se mets à chauffer très fort et se décale négativement en fréquence de 200Hz environ.
Après suppression de mon filtre anti QRM TVI qui me donnait un TOS de 2,4 sur les Sup le TOS est passé à 1,4 en sup et plus de souci de stabilité en fréquence après bien sur une période de mise en température de 20mn comme beaucoup de poste CB.
Parce que oui c'est bien un poste homologué CB avec le choix du pays au premier démarrage. Choix qu'on peut modifier et même passer en mode "radio amateur" par le simple déplacement d'un petit cavalier à l'intérieur du poste (adieu garantie car il y a une bandelette de papier tenace que je n'ai pas pus soulever discrètement).
Le fait de passer en mode R.A. (mode 3 sur l'écran de démarrage) débride aussi la puissance à environ 30W SSB/FM et 15W AM réglable tout mode via un potar en façade.
Cerise sur le gâteau le bouton CH9/CH19 en façade permet de passer alternativement, via un appui long, du mode homologué 40CX 4W AM/FM 12W SSB au mode R.A.
En mode homologué on affiche canaux et fréquences, en mode R.A. juste les fréquences. Un détail cependant, le pas de réglage minimum des fréquences n'est que de 500Hz, on ne peut donc pas rattraper un léger décalage de moins de 500Hz, c'est un des rares points négatifs de ce TX.
La couleur de l'affichage et des boutons, au touché caoutchouté, est à choisir parmi les 7 dispos. L'afficheur est trop lumineux à mon goût, il manque un réglage de la puissance lumineuse.
Le micro d'origine est un peu léger en puissance de modulation, il faut l'ouvrir et tourner le mini potar au max pour avoir une radio correct.
De mon coté j'y ai adapté mon micro de table Zetagi MB+4 auquel j'ai rajouté 2 boutons pour la montée est descente des canaux. Cette fonction est obtenue par un fil spécifique sur la broche 4 du micro, pas comme President qui utilise le même fil que la fonction TX.

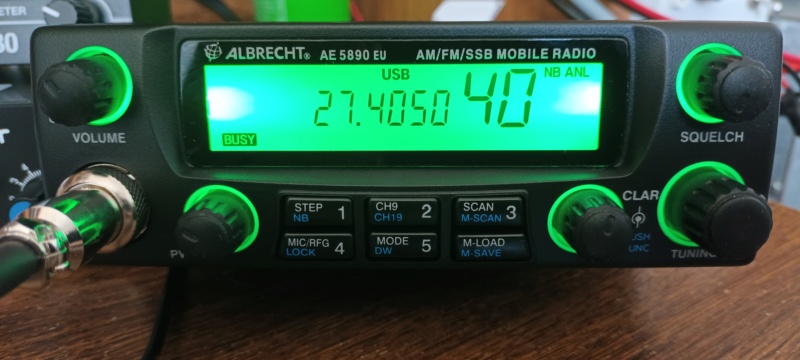

Voici les 2 choix d'affichage, version homologuée avec les canaux et version R.A. juste avec les fréquences.
Je viens de recevoir ce poste et depuis environ une semaine je module avec.
L'affichage des fréquences se fait bien sur 6 chiffres contrairement à la photo sur la boite qui n'en comporte que 5.
Esthétiquement il est très proche du Magnum257 ici: https://cbradiomagazine.com/magnum-257-10-meter-am-fm-ssb-review/ mais platine différente.
Il est sensible à un TOS supérieur à 2 car il se mets à chauffer très fort et se décale négativement en fréquence de 200Hz environ.
Après suppression de mon filtre anti QRM TVI qui me donnait un TOS de 2,4 sur les Sup le TOS est passé à 1,4 en sup et plus de souci de stabilité en fréquence après bien sur une période de mise en température de 20mn comme beaucoup de poste CB.
Parce que oui c'est bien un poste homologué CB avec le choix du pays au premier démarrage. Choix qu'on peut modifier et même passer en mode "radio amateur" par le simple déplacement d'un petit cavalier à l'intérieur du poste (adieu garantie car il y a une bandelette de papier tenace que je n'ai pas pus soulever discrètement).
Le fait de passer en mode R.A. (mode 3 sur l'écran de démarrage) débride aussi la puissance à environ 30W SSB/FM et 15W AM réglable tout mode via un potar en façade.
Cerise sur le gâteau le bouton CH9/CH19 en façade permet de passer alternativement, via un appui long, du mode homologué 40CX 4W AM/FM 12W SSB au mode R.A.
En mode homologué on affiche canaux et fréquences, en mode R.A. juste les fréquences. Un détail cependant, le pas de réglage minimum des fréquences n'est que de 500Hz, on ne peut donc pas rattraper un léger décalage de moins de 500Hz, c'est un des rares points négatifs de ce TX.
La couleur de l'affichage et des boutons, au touché caoutchouté, est à choisir parmi les 7 dispos. L'afficheur est trop lumineux à mon goût, il manque un réglage de la puissance lumineuse.
Le micro d'origine est un peu léger en puissance de modulation, il faut l'ouvrir et tourner le mini potar au max pour avoir une radio correct.
De mon coté j'y ai adapté mon micro de table Zetagi MB+4 auquel j'ai rajouté 2 boutons pour la montée est descente des canaux. Cette fonction est obtenue par un fil spécifique sur la broche 4 du micro, pas comme President qui utilise le même fil que la fonction TX.
Voici les 2 choix d'affichage, version homologuée avec les canaux et version R.A. juste avec les fréquences.
lucifer52- Localisation : Dpt 68
Re: Albrecht AE 5890 EU (Mobile)
Salut.
Merci pour ton retour d'expérience. Il est quand même pas mal puissant.
A tu la procédure pour le débridé ?
Merci pour ton retour d'expérience. Il est quand même pas mal puissant.
A tu la procédure pour le débridé ?
Re: Albrecht AE 5890 EU (Mobile)
Il y a deux version de ce modèle et deux débridages proposésDundee33 a écrit:Salut.
Merci pour ton retour d'expérience. Il est quand même pas mal puissant.
A tu la procédure pour le débridé ?
line manuel technique
https://www.manualslib.com/manual/2204937/Albrecht-Ae-5890-Eu.html?page=2#manual
un avec soudage d'un fils avec condo
et les derniers modèle avec juste un cavalier lors de l'allumage
Version 1 (attention à une erreur signalée sur la vidéo)
https://www.funkbasis.de/viewtopic.php?p=554131&sid=cd7f334dbc182048cfbfb625ad07349f
Version 2
https://service.alan-electronics.de/Funk/Amateurfunk/AE5890EU-Amateur-Radio-Conversion/Beilagen+Aufkleber/AE5890EU-Amateur-Radio-Version.pdf
15PSY66- Invité
Re: Albrecht AE 5890 EU (Mobile)

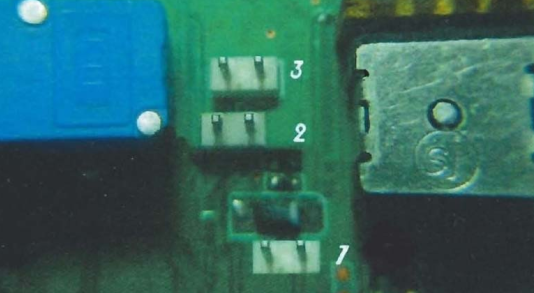

Alors j'ai une autre version, celle avec les 3 positions possible des cavaliers situés juste sur la platine derrière l'afficheur comme sur cette photo:
Pour le débrider en mode R.A. il faut:
-éteindre le TX
-déplacer le cavalier qui est sur 1 et le mettre sur 2
-rallumer le TX et choisir le code 3 ou 4 (voir photo ci dessous).
-éteindre le TX et replacer le cavalier sur 1 si on veut pouvoir plus tard en cas d'urgence faire un reset en version usine (donc full homologuée) ou sur 3 si on veut empêcher ce reset même avec la combinaison des touche M.Load et bouton on/off décrite dans la notice.
-quand on rallume le TX il affiche "Hello" puis "code 3" puis passe en réception. Pareil au prochain rallumage, les réglages sont tous conservés même si on coupe le 12V en éteignant l'alimentation.
Pour les différents codes R.A. voici les différentes possibilités que j'ai sur le mien:
Avec le code 4 il faut à chaque fois changer de bande avec la touche CH9/CH19, c'est fastidieux et surtout en bande E dite "normale" elle fait les 80 canaux Allemand, c'est déroutant et la mémorisations des fréquences c'est du n'importe quoi.
C'est pourquoi j'ai préféré le passer en "code 4" qui perd certes l'affichage des canaux mais gagne un mode que j’appellerai "mode VFO non stop" de 24,715Mhz à 29,655Mhz et la mémorisation des fréquences ainsi que du mode de modulation marche tip top.
Pour le débrider en mode R.A. il faut:
-éteindre le TX
-déplacer le cavalier qui est sur 1 et le mettre sur 2
-rallumer le TX et choisir le code 3 ou 4 (voir photo ci dessous).
-éteindre le TX et replacer le cavalier sur 1 si on veut pouvoir plus tard en cas d'urgence faire un reset en version usine (donc full homologuée) ou sur 3 si on veut empêcher ce reset même avec la combinaison des touche M.Load et bouton on/off décrite dans la notice.
-quand on rallume le TX il affiche "Hello" puis "code 3" puis passe en réception. Pareil au prochain rallumage, les réglages sont tous conservés même si on coupe le 12V en éteignant l'alimentation.
Pour les différents codes R.A. voici les différentes possibilités que j'ai sur le mien:
Avec le code 4 il faut à chaque fois changer de bande avec la touche CH9/CH19, c'est fastidieux et surtout en bande E dite "normale" elle fait les 80 canaux Allemand, c'est déroutant et la mémorisations des fréquences c'est du n'importe quoi.
C'est pourquoi j'ai préféré le passer en "code 4" qui perd certes l'affichage des canaux mais gagne un mode que j’appellerai "mode VFO non stop" de 24,715Mhz à 29,655Mhz et la mémorisation des fréquences ainsi que du mode de modulation marche tip top.
lucifer52- Localisation : Dpt 68
Dundee33 aime ce message
Re: Albrecht AE 5890 EU (Mobile)
Depuis que tu là, tu peu nous donné ton avis ?
Il me plait bien pour du mobil.
Est-ce que tu as bien la puissance comme tu le dis plus ect ?.
Merci de ton retour.
OSCAR-29- Localisation : Finistère Sud-Morbihan
Age : 56
Re: Albrecht AE 5890 EU (Mobile)
J'ai aussi un Albrecht en version "débrider" qui sort 30 W AM/FM /SSB, il est passé entre les main d'un ami RA, qui l'a contrôler et réglé aux petits ognons, très bon poste, pas de problème de surchauffe, modulation claire un poils meilleure que mon CRT 7900V, le seul problème, que même en version "homologué 40 cx" il me sort quand même ses 30W et plus les 4/12W
15PSY66- Invité
Re: Albrecht AE 5890 EU (Mobile)
15PSY66 a écrit:J'ai aussi un Albrecht en version "débrider" qui sort 30 W AM/FM /SSB, il est passé entre les main d'un ami RA, qui l'a contrôler et réglé aux petits ognons, très bon poste, pas de problème de surchauffe, modulation claire un poils meilleure que mon CRT 7900V, le seul problème, que même en version "homologué 40 cx" il me sort quand même ses 30W et plus les 4/12W
Vu qu'il a quelques année, il est toujours possible d'en acquérir, ?
Je vois sur Amazon, mais pas ailleurs.
OSCAR-29- Localisation : Finistère Sud-Morbihan
