Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par le bahut Mer 27 Sep 2023, 18:06

Normalement la hw10v n'est pas sensible à l'humidité vu que ça self est a l'air libre.
le bahut
le bahut

Localisation : Tarn (81) JN03US
Age : 51

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par 16CP02 Mer 27 Sep 2023, 22:03

La hauteur minimun idéale pour l'antenne au dessus d'un toit serait de combien ? ( La base )
16CP02
16CP02

Localisation : Belgique..

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par 14KM5701 Jeu 28 Sep 2023, 02:05

egerie4 a écrit:Il n'y a pas de hauteur minimal... Une antenne, plus c'est haut, mieux ça performe
perso, je dirais : "plus elle est dégagé de tout obstacle, mieux c'est" Wink
[il vas sans dire, que je ne dis pas de mettre un mat de 4 m ou plus sur le toit]
14KM5701
14KM5701

Localisation : Moselle (57) JN39BG
Age : 67

https://rckm.ovh/

Dundee33 et Neptune71 aiment ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par le bahut Jeu 28 Sep 2023, 14:30

Oui, antenne plus c'est dégagé, mieux c'est. Plus haut c'est , meilleure seront performances.
le bahut
le bahut

Localisation : Tarn (81) JN03US
Age : 51

bernard69 aime ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par PAPA FOX Jeu 28 Sep 2023, 21:56

Salut, à la demande de Jo, tempête de cerveau. (brain storming for english people)

1.  J'ai un drone
2.  J'y accroche ma 1/2 onde end feed, fuch ou ringo...
3.  Je stabilise à 5m pour accrocher un qso, avec un report
4.  Je monte à 10m pour demander à mon interlocuteur la différence de report
5.  Je monte à 15m pour demander à mon interlocuteur la différence de report
6.  Je monte à 20m pour demander à mon interlocuteur la différence de report
7.  Je monte à 25m pour demander à mon interlocuteur la différence de report
8.  je suis trop court en coax pour aller plus haut
9.  les batteries du drone sont déjà à plat
10. tout se casse la gueule avant que j'ai pu redescendre tranquillement
11. le drone s'est embroché sur l'antenne, qui a basculé dans le potager
12. le drone et l'antenne sont hs, madame est furax à la vue des ravages dans le jardin
13. la radio c'est super, surtout les essais d'antennes
14. hôtel du cul tourné ce soir, mais au moins je sais que ...saperlipopette ! (what the fuck !) je n'ai pas noté les reports.
désolé (sorry)
15. J'ai oublié le .9
16. tu viens de vérifier

Je crois que je ne connais qu'une antenne qui fonctionne de la même façon à toute les hauteurs, la charge fictive.
Et je crois aussi que la concentration du gain (quand il y en a) varie en fonction de son environnement sur 3d.
Par contre je ne crois pas que plus c'est haut, et mieux cela marche.
Il faut juste essayer...sans drone Wink
73
PAPA FOX
PAPA FOX

Localisation : En haut à gauche 27/76
Age : 58

egerie4, Eliot et Neptune71 aiment ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par 14KM5701 Jeu 28 Sep 2023, 22:12

egerie4 a écrit:Normalement, en hauteur il y a moins d'obstacles (???), non ?
73,
C'est sûr qu'une antenne sur le toit d'un immeuble de 15 étages seras plus haute que sur une maison de 2 étages Wink
ce pourquoi beaucoup monte sur des points haut pour du DX.
mais je vois mal un OM avec un mat de 12 m sur le toit de sa maison "surtout en ville" Grazioli HW10V - Page 5 2864765129
14KM5701
14KM5701

Localisation : Moselle (57) JN39BG
Age : 67

https://rckm.ovh/

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par DEMON 72 Jeu 28 Sep 2023, 22:47

HELLO .
J'en ai vu aussi sur des bâtisses peint en rouge avec marqué POMPIER dessus ...
@+ 73/51
DEMON 72
DEMON 72

Localisation : Marseille Bouches-du-Rhône
Age : 51

egerie4 et Eliot aiment ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par PAPA FOX Ven 29 Sep 2023, 07:50

egerie4 a écrit:

@PAPAFOX
ça fonctionne quand même très  beaucoup vachement mieux quand c'est haut perché, une antenne que quand c'est sur le planché des vaches, quoi qu'on en dise.
Salut, oui Jo, bien sur, mais nous parlons ici d'une 1/2 sur 11m. Je ne parle de vhf ou d'uhf.
Et c'est pour l'avoir testé en conditions réelles, avec le point chaud de 10 à 22m, pylône télescopique oblige Wink
73
PAPA FOX
PAPA FOX

Localisation : En haut à gauche 27/76
Age : 58

egerie4 et Neptune71 aiment ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par DAC Dim 01 Oct 2023, 06:33

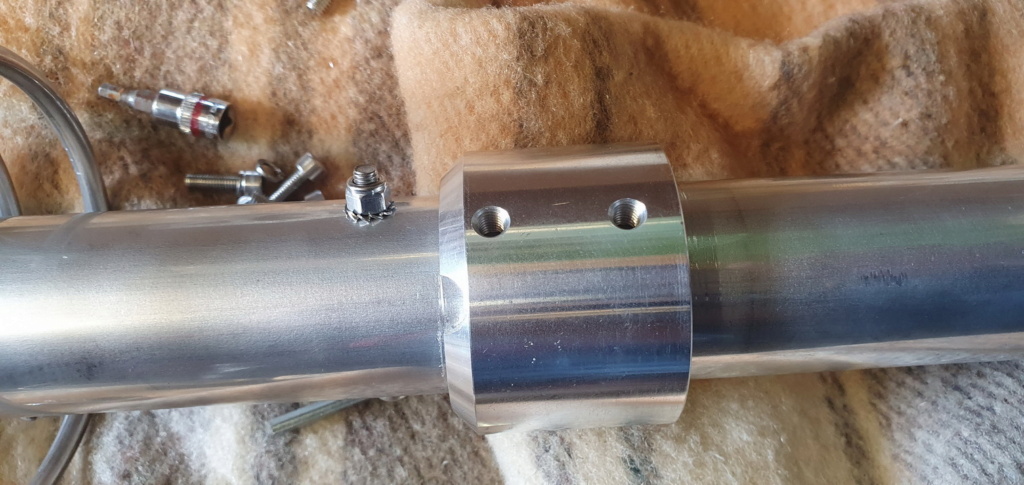

Voila antenne en place.

Grazioli HW10V - Page 5 20230917
Grazioli HW10V - Page 5 20230916
Grazioli HW10V - Page 5 20231010

Avec une petit photo prise ce matin au clair de lune Grazioli HW10V - Page 5 4226266993
DAC
DAC

Localisation : Bouche du rhone 13
Age : 55

14KM5701, egerie4, Toubib et Neptune71 aiment ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par DAC Dim 01 Oct 2023, 06:44

La pose à sont emplacement définitif n'a pas changer l'accord de l'antenne.

Par contre le faite de passer le Gamma-Match de 48mm à 55mm, a bien permis comme c'est écrit dans la  notice de montage de décaler la bande passant pile poile ou je voulais Grazioli HW10V - Page 5 1247220942

Bon et bien maintenant, il n'y plus qu'à profité de l'écoute  :woowoo:

Grazioli HW10V - Page 5 Rg_gm410
Grazioli HW10V - Page 5 Rg_gm510


Et avec un ROS de 1.15 à 27.556 je devrais être plutôt tranquille cheers
DAC
DAC

Localisation : Bouche du rhone 13
Age : 55

egerie4, Eliot et Neptune71 aiment ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par DEMON 72 Dim 01 Oct 2023, 08:13

HELLO .
Jolie Grazioli HW10V - Page 5 2687661070 .
Crois tu vraiment que c'est utile les tours de coaxial à la base de l'antenne , type choke balun ?
@+ 73/51
DEMON 72
DEMON 72

Localisation : Marseille Bouches-du-Rhône
Age : 51

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par DAC Dim 01 Oct 2023, 08:31

DEMON 72 a écrit:HELLO .
Jolie Grazioli HW10V - Page 5 2687661070 .
Crois tu vraiment que c'est utile les tours de coaxial à la base de l'antenne , type choke balun ?
@+ 73/51

Vraiment pas sur, mais j'avais rab alors pourquoi pas lol!

En théorie c'est pour éviter les retour de courants gaine, je croie. scratch
DAC
DAC

Localisation : Bouche du rhone 13
Age : 55

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par DEMON 72 Dim 01 Oct 2023, 14:07

HELLO .
Moi j'ai comme un doute Grazioli HW10V - Page 5 2734354576 .
Il me semble ( à vérifier ) , qu'il faut éviter ça et croiser en 8 plutôt qu'en O .
Sauf pour les antennes qui on besoin d'un choke balun ...
@+ 73/51
DEMON 72
DEMON 72

Localisation : Marseille Bouches-du-Rhône
Age : 51

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par DEMON 72 Dim 01 Oct 2023, 19:09

Salut  @egerie4 .
T'en pence quoi de la boucle ( genre de choke balin ) à la base de l'antenne ?
73/51
DEMON 72
DEMON 72

Localisation : Marseille Bouches-du-Rhône
Age : 51

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par Ribouldingue Ven 06 Oct 2023, 23:16

Ben faut pas douter de son utilité (quand c'est bien fait), ça évite (ou ça limite) les courants de gaine.

Le nombre de tours ne se fait cependant pas au hasard... il doit tenir compte du diamètre du coaxial et du diamètre intérieur de la boucle.
Ribouldingue
Ribouldingue

Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56

DAC aime ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par seb chabuk Mer 06 Déc 2023, 18:27

egerie4 a écrit:C'est moi l'OM Du FORUM...J'ai la FE10V (j'ai posté les images sur le forum)...
Y a pas d'inquiétude à avoir. C'est de loin la meilleure antenne cibi que j'ai eu entre les mains. (38 ans de module, pour info)
Les éléments sont bien taillés, toute la visserie/fixation de l'antenne sont en acier inoxydable.
J'ai respecté le plan d'assemblage à la virgule: Antenne montée et réglée au premier jet !
ça me rassure ton post je vais justement monter la mienne ce dimanche !! j ai bien buché la notice en anglais  lol   espérons ne pas avoir a la re descendre pour les réglages  la question que je me posais c'est quelle fréquence de base pour le montage ...je pense la caler sur 27.200  si d autres avis je suis preneur
seb chabuk
seb chabuk

Localisation : Magnicourt en Comte
Age : 49

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par DEMON 72 Mer 06 Déc 2023, 18:51

HELLO .
Fait le réglage au centre des fréquences que tu compte utiliser en émission ...
@+ 73/51
DEMON 72
DEMON 72

Localisation : Marseille Bouches-du-Rhône
Age : 51

egerie4 et seb chabuk aiment ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par seb chabuk Mer 06 Déc 2023, 19:12

egerie4 a écrit:C'est quoi ton tx ?
j ai commandé un george 2
seb chabuk
seb chabuk

Localisation : Magnicourt en Comte
Age : 49

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par seb chabuk Mer 06 Déc 2023, 19:14

DEMON 72 a écrit:HELLO .
Fait le réglage au centre des fréquences que tu compte utiliser en émission ...
@+ 73/51
oui je pense ça aussi je vais aller voir le topic sur les canaux actifs pour le dx et je me calerai comme ça je pense ..quand je faisais du dx a l époque c'était surtout actif sérieusement en sous inf .. vla le bazar pour rallonger l antenne lol
seb chabuk
seb chabuk

Localisation : Magnicourt en Comte
Age : 49

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par seb chabuk Mer 06 Déc 2023, 19:26

au départ je pensais effectivement me caler sur 27.500  je pense rester sur cette option et si ça doit évoluer ma config me permet un démontage rapide donc pas de soucis  ah oui j ai oublié de dire que c est la 5/8 que j ai commandé  mais l idee est la meme
seb chabuk
seb chabuk

Localisation : Magnicourt en Comte
Age : 49

Dundee33 aime ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par 16CP02 Sam 23 Déc 2023, 23:40

Ribouldingue a écrit:
Rapido a écrit:coté collier serflex cela fait bricolage pour une antenne de marque
 ou pas... Sur ma J Pole smartech, même méthode utilisée (en bel inox). Cela peut paraitre un peu "bricolage", mais ils resserrent parfaitement les tubes.

Tu en es toujours satisfais fifi ?
16CP02
16CP02

Localisation : Belgique..

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par 16CP02 Mar 02 Jan 2024, 19:22

Toubib ( Jean Bernard ) , tu as encore fais des tests de comparaison avec ton antenne ? Grazioli HW10V - Page 5 1247220942 Pour avoir une idée ?...Merci  Wink
16CP02
16CP02

Localisation : Belgique..

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par Toubib Mer 03 Jan 2024, 12:08

16CP02 a écrit:Toubib ( Jean Bernard ) , tu as encore fais des tests de comparaison avec ton antenne ? Grazioli HW10V - Page 5 1247220942 Pour avoir une idée ?...Merci  Wink
Salut,

Non rien de plus qu'en décembre 2022 dans cette discussion, puisque je me suis séparé de la 5/8 peut de temps après avoir fait ces comparaisons, mais je te rassure, j'en suis toujours satisfais de cette 1/2 ronde qui ne bouge pas d'un poil tant au niveau réglage que physique malgré les bons coups de vent qu'elle subit actuellement ...

Si elle te tente, vas-y, tu ne seras pas déçut Grazioli HW10V - Page 5 2687661070
Toubib
Toubib

Localisation : Région centre (41)
Age : 65

egerie4 et Neptune71 aiment ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par Toubib Mer 03 Jan 2024, 13:16

egerie4 a écrit:

Idem, la mienne ne bouge pas d'un poil non plus. Aux beaux jours j'irais lui modifier les réglages, histoire d'être au top pour le 10 m.
 J'envisageais exactement la même démarche  Grazioli HW10V - Page 5 2687661070
Toubib
Toubib

Localisation : Région centre (41)
Age : 65

egerie4 aime ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par PAPA FOX Dim 18 Fév 2024, 13:32

A gauche, celle construite par un OM autrichien en 2020, à droite le tube de l'été 2023.
Toute ressemblance entre ces deux antennes serait purement fortuite et ne pourrait être que le fruit d'une pure coïncidence.

Je vais vous faire un tuto dans montages-bidouilles-tutos-antennes-cb...


Grazioli HW10V - Page 5 Fe10v10


Dernière édition par PAPAFOX le Dim 18 Fév 2024, 19:51, édité 1 fois
PAPA FOX
PAPA FOX

Localisation : En haut à gauche 27/76
Age : 58

Dundee33, 14KM5701, Ribouldingue, bertrandD et DEMON 72 aiment ce message

Revenir en haut Aller en bas

Grazioli HW10V - Page 5 Empty Re: Grazioli HW10V

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 5 sur 8 Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
