CRT RCI 2950 F (Mobile)

par **Dundee33** Mar 26 Jan 2016, 19:58

[Vous devez être inscrit et connecté pour voir cette image]

(Je l'ai eu en 1991)

Fréquences: 26-32 MHz (100 Hz / 1 / 10 / 100 KHz / 1 MHz steps)
Modes: AM/FM/SSB/CW
Puissance: AM/FM: 2-8 W (RMS) - SSB: 25 W (PEP) - CW: 25 W

Plus de détails ici:

Source: [Vous devez être inscrit et connecté pour voir ce lien]
La page du test (pdf) est ici: [Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

par **Dundee33** Mer 29 Juin 2016, 12:53

Modèle : EPT295013Z - RCI2950 & RCI2950 Turbo

[Vous devez être inscrit et connecté pour voir cette image]

Modèle : EPT295013Z
RCI2950 & RCI2950 Turbo

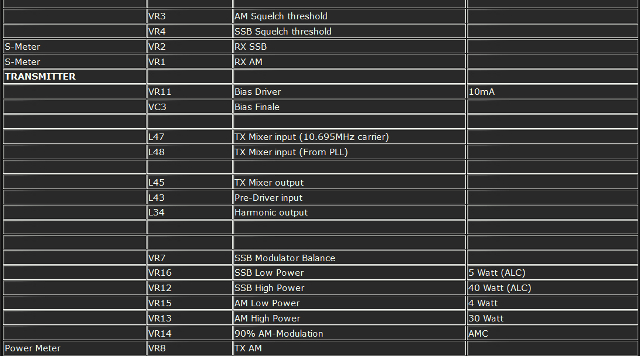

VR1: S mètre AM
VR2: S mètre BLU
VR3: Squelch BLU
VR4: Squelch AM
VR12: ALC (puissance BLU) SSB High Power
VR13: Puissance AM/FM / High Power
VR14: AMC (modulation)
VR15: différence de puissance du bouton RF Power BLU /SSB Low Power
VR16: différence de puissance du bouton RF Power AM /AM Low Power
VR21: calage de la fréquence d'émission en BLU

[Vous devez être inscrit et connecté pour voir cette image]

Microphone Pin 1 -- shield
Pin 2 -- Audio
Pin 3 -- Transmit
Pin 4 -- Receive
Pin 5 -- Frequency select up \ These might be reversed.
Pin 6 -- Frequency select down /

Des bidouilles sont disponibles ici: [Vous devez être inscrit et connecté pour voir ce lien]

par 14KM5701 Sam 23 Déc 2017, 20:54

Diagramme Schématique CRT RCI-2950 (800x566 px)
[Vous devez être inscrit et connecté pour voir cette image]
- Grand Format "A4":
[Vous devez être inscrit et connecté pour voir ce lien]
