NanoVna-F (Analyseur d'Antennes) Empty NanoVna-F (Analyseur d'Antennes)

Message par pomalo Ven 27 Sep - 17:25

& Manuel et guide Fr

NanoVna-F (Analyseur d'Antennes) Analys10

Bonjour

Comme je vous l'avais annoncé, voila quelque jours que je teste le nanovna que j'ai acehté  sur toutes les antennes du QRA.

Voici le test d'une charge fictive 50 ohms fabriqué à partir d'une résistance 50 ohms 250W
https://fr.aliexpress.com/item/32975019639.html?spm=a2g0o.productlist.0.0.78f144fad1IdmW&algo_pvid=6de9665b-bd37-4191-8dce-bc870a312628&algo_expid=6de9665b-bd37-4191-8dce-bc870a312628-5&btsid=35421b25-db6c-4244-938a-a95a0750d34b&ws_ab_test=searchweb0_0,searchweb201602_3,searchweb201603_53

le fournisseur indique fréquence jusqu'à 2.5 Ghz

Premier test : SWR entre 25 et 30 Mhz
NanoVna-F (Analyseur d'Antennes) Nanovn18

Le ros est d'environ 1.2 pour cette plage. le diagramme de Smith m'indique que la résistance varie entre 5.34 et 56.4 Ohms

NanoVna-F (Analyseur d'Antennes) Nanovn19


Ma charge fictive est pas trop mauvaise pour cette fréquence.

entre 143 et 147 Mhz le ROS passe à 2. C'est pas top
NanoVna-F (Analyseur d'Antennes) Nanovn20

#NanoVNA #NanoVna-F #Manuel #guide
pomalo
pomalo

Localisation : jn15su

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par pomalo Ven 27 Sep - 17:27

Voici les test de cette même charge fictive entre25 et 450 Mhz

NanoVna-F (Analyseur d'Antennes) Nanovn21

je vous laisse analyser
pomalo
pomalo

Localisation : jn15su

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par le moustik Ven 27 Sep - 17:51

Intéressant! Il serait aussi intéressant de savoir comment ta résistance est montée et comment tu l'as testé?
Si tu peux faire une ou deux photos!
Merci!
le moustik
le moustik

Localisation : JN04LK
Age : 70

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par pomalo Ven 27 Sep - 19:31

le moustik a écrit:Intéressant! Il serait aussi intéressant de savoir comment ta résistance est montée et comment tu l'as testé?
Si tu peux faire une ou deux photos!
Merci!

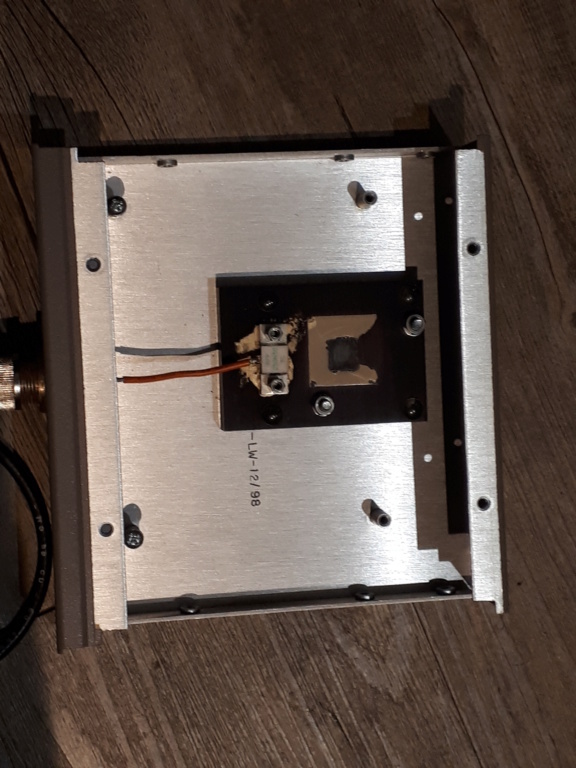

La résistance est monté sur un radiateur alu qui lui même est monté dans le boitier entièrement métallique d'un vieux répartiteur token ring (ancien réseau IBM) un petit fil relie la résistance à une PL je l'ai testé connecté directement à la sortie du VNA channel 0
NanoVna-F (Analyseur d'Antennes) 20190910
pomalo
pomalo

Localisation : jn15su

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par pomalo Ven 27 Sep - 19:52

quelques tests supplémentaires sur des antennes que j'ai fabriqué il y a plus ou moins longtemps

Une double bazooka OM taillée pour 27.555
NanoVna-F (Analyseur d'Antennes) 27mhz10
On voit nettement la fréquence de résonance pas trop loin de ce pour quoi elle a été prévue

une ground plane 144 Mhz fabrication OM
NanoVna-F (Analyseur d'Antennes) 144mhz10
On voit nettement qu'elle est un peu longue et qu'elle résonne plutôt sur 143,6 mais le ros reste raisonnable entre 144 et 146

une Delta Loop filaire OM taillée pour le 28.074
NanoVna-F (Analyseur d'Antennes) 28mhz10

pas trop mal pour la fréquence de résonance mais le 1/4 d'onde 75 Ohms qui fait l'adaptation est peut-être pas à la bonne longueur. Il y a peut-être moyen de le mesure avec le nanovna. Je vais fouiller cela

les mesures ont été effectuées en bout de coax la ou je branche le récepteur et non pas directement à l'antenne.
les mesures seraient peut-être différente en calibrant le vna avec la longueur de coax

73
pomalo
pomalo

Localisation : jn15su

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par le moustik Ven 27 Sep - 20:59

Merci!
Impeccable!
le moustik
le moustik

Localisation : JN04LK
Age : 70

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par 14KM5701 Ven 27 Sep - 22:35

pomalo a écrit:Voici le test d'une charge fictive 50 ohms fabriqué à partir d'une résistance 50 ohms 250W
3,54€ la résistance et Expédition : 5.04€ , ça fait chère.
en juin 2018 m'en suis commandé via Ebay (en chine) 5 résistances 50 ohms 250 Watts pour un total de 9.07€ "port compris"
(reçus en 18 jours)
la sur ton site pour 5 résistances, rien que l'Expédition = 13.88€
NanoVna-F (Analyseur d'Antennes) 50%20Ohms
pomalo a écrit:La résistance est monté sur un radiateur alu qui lui même est monté dans le boitier entièrement métallique d'un vieux répartiteur token ring (ancien réseau IBM)
perso je trouve le radiateur un peu faible pour le refroidissement, surtout si tu teste a 100W Wink


Dernière édition par 14KM5701 le Sam 28 Sep - 1:19, édité 3 fois
14KM5701
14KM5701

Localisation : Moselle (57) JN39BG
Age : 67

https://rckm.ovh/

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par 14RL09 Sam 28 Sep - 1:04

Je te salue mon ami @pomalo

Le nano VMA est vraiment le top des ventes de la rentrée chez les amateurs radios ou même les radio amateurs

dans le monde radio tout le monde en parle et pas de retour negatif

C'est l'analyseur d'antenne au top rapport qualité/prix

ca remplace largement un tos metre sur un large spectre HF VHF ou UHF
14RL09
14RL09


Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par pomalo Sam 28 Sep - 10:26

14KM5701 a écrit:
pomalo a écrit:Voici le test d'une charge fictive 50 ohms fabriqué à partir d'une résistance 50 ohms 250W
3,54€ la résistance et Expédition : 5.04€ , ça fait chère.
en juin 2018 m'en suis commandé via Ebay (en chine) 5 résistances 50 ohms 250 Watts pour un total de 9.07€ "port compris"
(reçus en 18 jours)
la sur ton site pour 5 résistances, rien que l'Expédition = 13.88€
NanoVna-F (Analyseur d'Antennes) 50%20Ohms
pomalo a écrit:La résistance est monté sur un radiateur alu qui lui même est monté dans le boitier entièrement métallique d'un vieux répartiteur token ring (ancien réseau IBM)
perso je trouve le radiateur un peu faible pour le refroidissement, surtout si tu teste a 100W Wink

Bonjour

j'ai présenté le premier lien trouvé je n'ai même pas regardé le prix Hi Chez aliexpress le port n'est compté qu'une fois chez le même fournisseur donc ce n'est pas multiplié par 5. j'en ai aussi acheté plusieurs et  le prix ne dépassait pas 1,50 € pièce port compris.
Concernant le radiateur, il est fixé directement sur le boîtier qui fait  2mm d'épaississeur et 15mm x 15mm x 40mm et est entièrement en aluminium donc il contribue aussi au refroidissement. A 50 W pendant une minute, l'échauffement n'est même pas perceptible.

73
pomalo
pomalo

Localisation : jn15su

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par leglaude09 Sam 28 Sep - 10:44

14KM5701 a écrit:
pomalo a écrit:Voici le test d'une charge fictive 50 ohms fabriqué à partir d'une résistance 50 ohms 250W
3,54€ la résistance et Expédition : 5.04€ , ça fait chère.
en juin 2018 m'en suis commandé via Ebay (en chine) 5 résistances 50 ohms 250 Watts pour un total de 9.07€ "port compris"
(reçus en 18 jours)
la sur ton site pour 5 résistances, rien que l'Expédition = 13.88€

pomalo a écrit:La résistance est monté sur un radiateur alu qui lui même est monté dans le boitier entièrement métallique d'un vieux répartiteur token ring (ancien réseau IBM)
perso je trouve le radiateur un peu faible pour le refroidissement, surtout si tu teste a 100W Wink
Salut !

cher ? Oui et non.

Celle employée par Pomalo n'a peut-être rien à voir avec les tiennes.
J'ai aussi commandé de ces résistances chez Aliexpress pour un prix canon et transport gratuit.

Mais sur les quatre reçues, UNE SEULE s'approche vraiment des 50 Ohms...
As-tu testé les tiennes à froid puis à chaud ?

Si elles n’approchent pas des 50 Ohms qu'il faut pour faire une charge fictive, quelle utilité de les avoir ?
On peut, certes, les "accommoder" soit par d'autres résistances en série ou parallèle selon le cas.
Mais cela reste encore du boulot en plus, et, peut-être, d'autres imprécisions en fonction de la fréquence ...
leglaude09
leglaude09

Localisation : Ariège ; Mirepoix
Age : 68

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par le moustik Sam 28 Sep - 11:24

Claude, quand tu dis s'approcher des 50 Ohms, c est quelle valeur?
Parce que a mon avis si c est a qq pour cent près, on s'en fout un peu non?
le moustik
le moustik

Localisation : JN04LK
Age : 70

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par linquisiteur Sam 28 Sep - 13:40

Bonjour,

moi aussi, j'ai craqué pour ce nanovna.
J'ai été agréablement surpris, il fonctionne bien mieux que je ne le pensais mais faut pas se leurrer, au delà de 300-400 MHz; ça commence à partir en sucette.
Je testerai bien pour rire les firmwares qui montent à 1,5 GHz.

@pomalo : Je pense qu'en revoyant le câblage de ta charge, tu devrais améliorer son comportement aux fréquences les plus hautes.
Il faudrait soit placer le fil qui relie la PL à la résistance à la bonne hauteur, soit plus simple, utiliser un bout de coax et en soignant les reprises de blindage.
linquisiteur
linquisiteur

Localisation : Loiret

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par 14KM5701 Sam 28 Sep - 14:28

pomalo a écrit:j'en ai aussi acheté plusieurs et  le prix ne dépassait pas 1,50 € pièce port compris.
OK, la oui c'est raisonnable  NanoVna-F (Analyseur d'Antennes) 2687661070
A 50 W pendant une minute, l'échauffement n'est même pas perceptible.73
bon alors, j'ai rien dis NanoVna-F (Analyseur d'Antennes) 2687661070
moi pour le mien j'ai opté pour celui-ci (que j'avais dans mon foutoir) lol!
dissipateur "12cm par 13 cm hauteur 5 cm" NanoVna-F (Analyseur d'Antennes) Radiat10
leglaude09 a écrit:Mais sur les quatre reçues, UNE SEULE s'approche vraiment des 50 Ohms...
As-tu testé les tiennes à froid puis à chaud ?
comme la plupart de ces résistances 50 Ohms, elles sont de ± 5%
donc même les miennes sont dans fourchette "4 résistances font 51 Ohms et une qui fait 49 Ohms"
14KM5701
14KM5701

Localisation : Moselle (57) JN39BG
Age : 67

https://rckm.ovh/

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par 14KM5701 Sam 28 Sep - 14:32

14KM5701
14KM5701

Localisation : Moselle (57) JN39BG
Age : 67

https://rckm.ovh/

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par leglaude09 Sam 28 Sep - 18:10

le moustik a écrit:Claude, quand tu dis s'approcher des 50 Ohms, c est quelle valeur?
Parce que a mon avis si c est a qq pour cent près, on s'en fout un peu non?
Salut Yves !

Quand tu as plus de 10%, ça fait quand même désordre.
5% reste raisonnable, à la rigueur, mais sur les quatre, une seule approchait les 50 Ohms à < 5%, les autres très au-delà...
leglaude09
leglaude09

Localisation : Ariège ; Mirepoix
Age : 68

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVNA

Message par 14KM5701 Sam 28 Sep - 20:03

leglaude09 a écrit:
le moustik a écrit:Claude, quand tu dis s'approcher des 50 Ohms, c est quelle valeur?
Parce que a mon avis si c est a qq pour cent près, on s'en fout un peu non?
Salut Yves !

Quand tu as plus de 10%, ça fait quand même désordre.
5% reste raisonnable, à la rigueur, mais sur les quatre, une seule approchait les 50 Ohms à < 5%, les autres très au-delà...
celai signifie que pour ± 5%,  la fourchette ce situe entre 48 et 52 Ohms,
la mienne montée, m'affiche 50.5 Ohms, ce qui me fait +1%
14KM5701
14KM5701

Localisation : Moselle (57) JN39BG
Age : 67

https://rckm.ovh/

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Le NanoVNA, qu'est-ce que c'est et comment ça marche ?

Message par f4htz Mar 17 Déc - 15:40

Aller, vous l'attendiez ? Et bien le voilà !
Un petit tutoriel avec vidéo en prime rien que pour vous !
Il vous permettra de prendre en main votre NanoVNA et de réaliser vos premières mesures.
Pour ceux qui n'ont pas encore investi, vous aller pouvoir découvrir le "Bidule" et voir qu'avec environ 40 euros port compris, vous pouvez vous payer une Analyseur d'antenne qui fait je job !
C'est ici : http://www.leradioscope.fr/blog/505-la-nanovna-comment-ca-marche
Bonne lecture et bon visionnage
f4htz
f4htz

Localisation : JN26CG
Age : 54

http://www.leradioscope.fr/

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: Le NanoVNA, qu'est-ce que c'est et comment ça marche ?

Message par leglaude09 Mar 17 Déc - 18:39

Salut Fabrice !

Merci pour ta vidéo.

J'attends le remplacement du mien depuis quelques temps car il n'affichait rien.

Si le site se fout trop de ma tronche, ça fait plusieurs semaines que le suivi de colis reste sans bouger, il va avoir ses coordonnées un peu partout sur le Net et tant pis pour lui...

Dans ce cas, j'irai voir ton lien !
leglaude09
leglaude09

Localisation : Ariège ; Mirepoix
Age : 68

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: Le NanoVNA, qu'est-ce que c'est et comment ça marche ?

Message par le moustik Mar 17 Déc - 18:41

Tu l'as acheté ou Claude?
le moustik
le moustik

Localisation : JN04LK
Age : 70

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: Le NanoVNA, qu'est-ce que c'est et comment ça marche ?

Message par Dundee33 Mar 17 Déc - 18:58

Salut @f4htz

Merci pour le partage. NanoVna-F (Analyseur d'Antennes) 2687661070  Pour ma part à la lecture de l'article j'ai vite étais perdu. Embarassed

@leglaude09 et @le moustik l'article a était repositionner dans sa rubrique. Wink


Dernière édition par Dundee33 le Mar 9 Nov - 4:17, édité 1 fois
Dundee33
Dundee33
Admin

Localisation : Est Gironde (France)
Age : 59

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: Le NanoVNA, qu'est-ce que c'est et comment ça marche ?

Message par cyril dep 11 Mar 17 Déc - 19:43

salut
pour moi ce n est qu un gadget mais pas un veritable analyseur pour avis perso NanoVna-F (Analyseur d'Antennes) 2734354576 NanoVna-F (Analyseur d'Antennes) 1889400531 NanoVna-F (Analyseur d'Antennes) 1889400531
cyril dep 11
cyril dep 11

Localisation : Aude 11

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: Le NanoVNA, qu'est-ce que c'est et comment ça marche ?

Message par le moustik Mar 17 Déc - 20:40

Non ce n'est pas un gadget comme tu dis.
C est un appareil interessant, çà ne remplace pas un analyseur a 1000 euros.
C est un excellent début pour qui a enviede cpmprendre plus,  et peu de moyens!
le moustik
le moustik

Localisation : JN04LK
Age : 70

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: Le NanoVNA, qu'est-ce que c'est et comment ça marche ?

Message par cyril dep 11 Mar 17 Déc - 21:25

salut moustik
de toute façon je n est pas 1000euros pour investir dans du matos deca alors encore moins pour un analyseur
apres pour l appareil NanoVna-F (Analyseur d'Antennes) 2734354576 scratch confused  j aurai plus de confiance a un mfj que
https://fr.aliexpress.com/item/4000185909670.html?src=google&src=google&albch=shopping&acnt=494-037-6276&isdl=y&slnk=&plac=&mtctp=&albbt=Google_7_shopping&aff_platform=google&aff_short_key=UneMJZVf&&albagn=888888&albcp=6459788344&albag=76234907246&trgt=539263010115&crea=fr4000185909670&netw=u&device=c&gclid=EAIaIQobChMIusPp98G95gIVmYjVCh3tjwXMEAQYBSABEgLEvPD_BwE&gclsrc=aw.ds
cyril dep 11
cyril dep 11

Localisation : Aude 11

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: Le NanoVNA, qu'est-ce que c'est et comment ça marche ?

Message par Icoyaken Mar 17 Déc - 21:28

Alors les gars, soit les rubriques ne vous intéresse pas donc vous ne lisez pas
soit vous n'avez pas de mémoires.
Regardez ICI
Icoyaken
Icoyaken

Localisation : dpt 54
Age : 51

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: Le NanoVNA, qu'est-ce que c'est et comment ça marche ?

Message par 14KM5701 Mer 18 Déc - 0:41

NanoVna-F (Analyseur d'Antennes) Nanovn10
14KM5701
14KM5701

Localisation : Moselle (57) JN39BG
Age : 67

https://rckm.ovh/

bebsmoi aime ce message

Revenir en haut Aller en bas

NanoVna-F (Analyseur d'Antennes) Empty Re: NanoVna-F (Analyseur d'Antennes)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 9 1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
