Zetagi HP 1000 (Tosmetre wattmetre matcher)

par **Dundee33** Sam 19 Déc 2015, 15:56

TOSMETRE/WATTMETRE/MATCHER
Fréquence : 26 / 28 Mhz
Impédance : 50 Ohms
Puissance max : 500 W AM
Précision : 5%
Dimensions : 170*170*115 mm
Poids : 1,4 Kg

Source: http://www.ritboutique.com/catalog/
Le pdf est ici: https://www.fichier-pdf.fr/2016/09/30/hp1000/hp1000.pdf
Ou ici: http://laplanetecibifr.myqnapcloud.com:8080/share.cgi?ssid=0VqQIyo
#Zetagi #HP-1000 #Tosmetre #wattmetre #matcher

par Bege Mar 22 Nov 2016, 12:03

Bonjour à tous,

je vais recevoir ce TOS mètre d'occasion, le ZETAGI HP 1000, et je cherche le manuel d'utilisation, si quelqu'un sait ou le trouver?
merci pour votre aide

par Invité Mar 22 Nov 2016, 12:20

Bonjour

Je n'ai trouvé QUE ca pour le mien ..
http://www.thiecom.de/ftp/zetagi/hp1000/hp1000.pdf

Mais ca suffit pour comprendre le fonctionnement de la "bête" lol!

par Bege Mar 22 Nov 2016, 12:36

et bien c'est déjà ça, merci beaucoup Smile

et donc tu as le ZETAGI HP 1000, sans indiscrétion tu l'as acheté ou?

je pense avoir fait une très bonne affaire puisque j'ai payé 40€ envoi en point relais compris, et comme j'ai eu le vendeur au téléphone je pense qu'il est correct Smile

par Invité Mar 22 Nov 2016, 12:50

là j'ai fait l'affaire du siècle .... lol!

En fait je suis allé voir une personne qui arrêtait la cibi par manque de temps ..et qui m'a bradé un lot complet de cibi ..
J'ai récupéré pour 40 € ...une base Galaxy Saturn (celle que je me sert en ce moment) le hp 1000 15 m de câble en 11 mm ..une antenne Montuova que j'ai donnée a mon pote ...une micro de table Rs232 ...et des PL...etc etc etc .. .

par **Dundee33** Mar 22 Nov 2016, 13:27

- Le bouton le plus à gauche te donne le choix entre la position calibrage (que je ne vois pas sur le bouton de la photo du haut (?!) (et avec l'aiguille de droite), les différentes positions du Wattmètre (aiguille de gauche) à sélectionner suivant la puissance de sortie ... et que tu peux mettre directement sur 100 pour le CRT 7900 et la position Tosmètre (ROS) (l'aiguille de droite)
- Le bouton suivant et pour le calibrage du Tosmètre en amenant l'aiguille au trait que tu vois la où il y a le 8 horizontal.
- Le bouton rouge dans la partie de droite enclenche le matcher pour avec les deux boutons que l'on vois de chaque côté te permet de régler le TOS de l'antenne artificiellement. C'est une solution de dépannage, mais rien ne vos un vrai réglage de l'antenne. Wink

- Derrière tu a une entrée Tx et une sortie Antenne.
- Je vois un fil d'alimentation 12v que tu branche par exemple sur les fiches banane de l'alimentation. Zetagi HP 1000 (Tosmetre wattmetre matcher) 2687661070

Zetagi HP 1000 (Tosmetre wattmetre matcher) 2687661070

didier012 rectifiera si j'ai fais quelques erreurs dans l'explication vue qu'il en a un. Wink

par Invité Mar 22 Nov 2016, 13:45

Non Dundee tu te trompe...
Je vais tout faire l'explicatif en Photos....ce sera plus long ...mais plus simple a comprendre ...

par Bege Mar 22 Nov 2016, 13:59

ok super

et sinon, que pensez-vous du prix que j'ai payé, 40€ envoi compris?

par Invité Mar 22 Nov 2016, 14:14

Pas cher vu le prix du neuf !!
Heu je viens juste de faire une vidéo qui explique le fonctionnement de cet appareil...
Par contre j'ai un reflet jaune qui dérange un peu sur la vidéo ..mais on arrive quand même a voir les aiguilles ...
je la mets en ligne dès que j'ai pu la télécharger ....
A tout a l'heure .. Zetagi HP 1000 (Tosmetre wattmetre matcher) 2687661070

par Bege Mar 22 Nov 2016, 14:16

d'accord, t'en fais pas pour la petite imperfection sur ta vidéo, du moment qu'on comprend c'est parfait Smile

pour ce qui est du manuel d'utilisation, à priori il n'y a rien de plus que sur le lien que tu m'as indiqué, j'ai vu sur pas mal de forum, tout le monde renvoi vers une page pdf comme ton lien Smile

par Invité Mar 22 Nov 2016, 14:21

ha ok...
C'est ce que j'ai trouvé en cherchant sur google ...
Pour le fonctionnement j'ai appris tout seul a faire connaissance avec cet appareil bien commode en tout cas . ..
Voila donc la vidéo....

par **Dundee33** Mar 22 Nov 2016, 15:36

Merci didier012 pour la vidéo car les explications que j'ai mis plus haut sont suivant ma logique. Wink

Et oui l'utilisation du matcher mange un peu de puissance. Neutral

Alors effectivement quand tu est sur 100w, l'aiguille devrait être sur 1. C'est une question de réglage à l’intérieur de l'appareille. Pour ça il faut avoir un appareil de référence ...

La lecture TOS/WATT et aussi comme ça sur le CRT 7900. Wink

par **Dundee33** Mar 22 Nov 2016, 15:44

Rééditer: Suppression de l'affichage de l'image.
https://i.servimg.com/u/f37/19/28/98/95/z_hp1010.jpg

par Bege Mar 22 Nov 2016, 18:47

la vidéo est très bien, on comprend bien le réglage, merci Smile

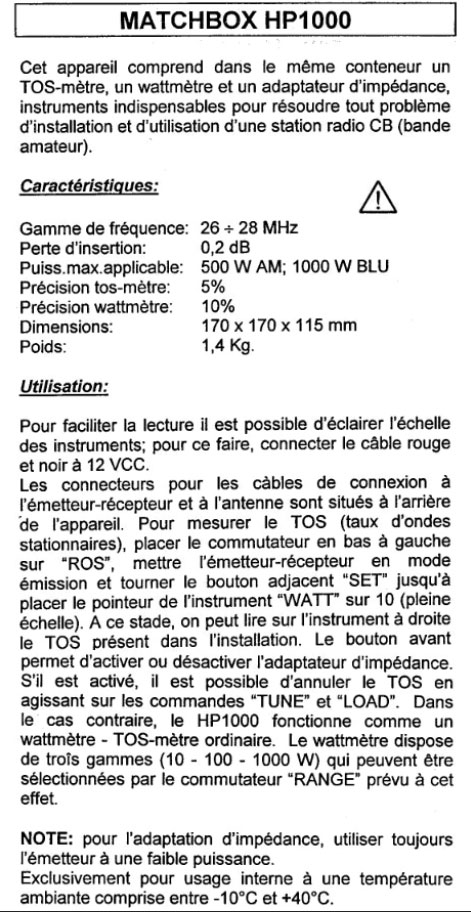

merci aussi pour la notice, je l'ai coupée et collée de façon à n'avoir que le Français Smile

Zetagi HP 1000 (Tosmetre wattmetre matcher) Zetagi11

Zetagi HP 1000 (Tosmetre wattmetre matcher) Hp100010

par **Dundee33** Mar 22 Nov 2016, 19:45

A oui tu a raison. Zetagi HP 1000 (Tosmetre wattmetre matcher) 2687661070

J'ai rééditer ma réponse pour supprimer l'affichage de l'image pour garder juste le lien... Wink

par Invité Mar 22 Nov 2016, 22:10

Impec ! ! !

Si ca peut rendre service a d'autres personnes ...
J'ai fait la vidéo avec plaisir
En tout cas je suis super content de cet appareil .. . Zetagi HP 1000 (Tosmetre wattmetre matcher) 2687661070

par Bege Mar 22 Nov 2016, 22:42

et quand je pense que neuf il vaut entre 180€ et 190€! Sad

par **Dundee33** Mar 22 Nov 2016, 23:23

Le prix du neuf. Zetagi HP 1000 (Tosmetre wattmetre matcher) 272536153

D'occasion tu ne peux pas savoir quel traitement il a eu et surtout tu ne sais pas si il est toujours bien étalonné pour pouvoir te donné une mesure au plus juste. Wink

par Bege Mar 22 Nov 2016, 23:31

oui c'est sûr, mais j'ai eu le vendeur au téléphone et il m'a vraiment inspiré confiance, on a parlé un bon moment,
et pour savoir s'il est bien étalonné je pourrais éventuellement vérifier avec mon ancien TOS mètre et on verra bien.

Et d'ici deux ou trois semaine je dois aller voir un ami radio amateur qui est bien équipé et qui je pense devrait pouvoir me le tester Smile

par **Dundee33** Mar 22 Nov 2016, 23:36

Oui, de plus il doit avoir une bonne charge fictive pour pouvoir le contrôlé. Regarde aussi pour les positions Wattmètre. Avec son déca ce sera facile. Wink

par Bege Mar 29 Nov 2016, 20:15

alors je viens de recevoir le TOS mètre Zetagi,
mais je suis un peu déçu, l'éclairage à l'intérieur ne marche plus, probablement la LED qui est grillée, je vais voir si j'en trouve une.

Ensuite j'ai bien suivi les conseils de la vidéo de Didier pour les réglages, ça semble fonctionner, à voir par la suite quand je ferais un peu plus d'essais

par Invité Mar 29 Nov 2016, 20:46

Bonsoir

C'est pas des "leds" mais des petites lampes luciole ..et pas évidentes a trouver Embarassed

par **Dundee33** Mar 29 Nov 2016, 21:15

Salut.

Tu peux toujours remplacer l'ampoule par une led 13,8v de la couleur que tu veux. Cool

par Invité Mar 29 Nov 2016, 21:58

ha oui tiens tiens ....bonne idée et c'est plus facile a trouver

par Bege Mar 29 Nov 2016, 23:21

dedans c'est bien une LED, je pense que l'ampoule d'origine avait été remplacée,
J'ai bien quelques LEDs, mais toutes trop faibles, ou alors une LED clignotante, ça le fait pas Sad

je viens de chercher un peu sur ebay pour trouver une LED, mais pas moyen, ou alors en grande quantité,

si éventuellement quelqu'un parmi vous en avait une à m'envoyer dans une enveloppe ce serait super Smile
