Jopix GS-30 (Mobile/Routier)

par **Dundee33** Ven 27 Sep 2019, 12:28

Canaux: Multi-Normes
Modes: AM / FM
Puissance: 4 w
Voltage: 12 / 24 v

Source: https://www.pni.fr/emetteur-recepteur/stations-de-radio-cb.html

#Jopix #GS-30

par Sandero31 Dim 27 Fév 2022, 10:27

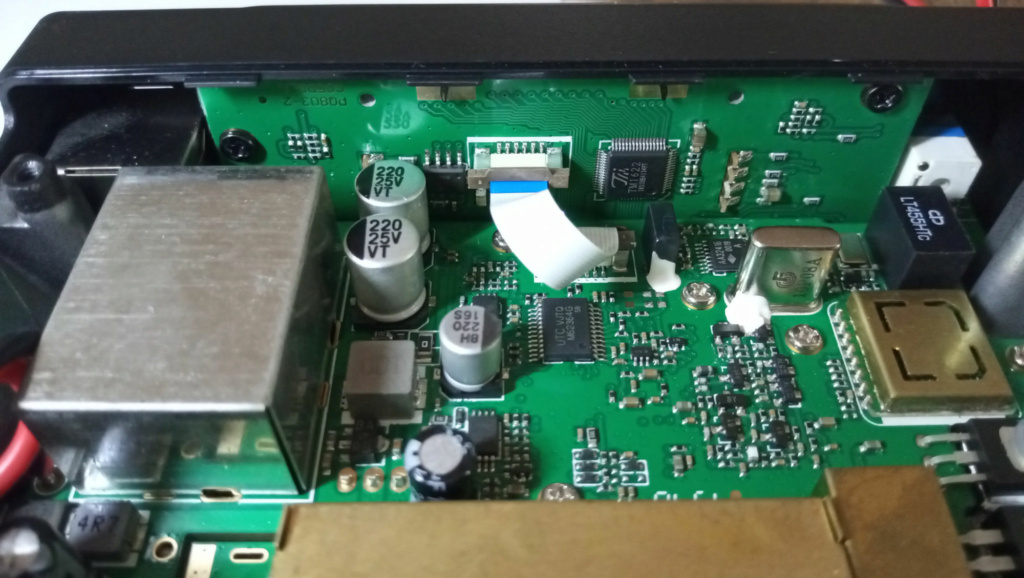

Je remonte un peu le sujet, mais possédant ce poste, j'ajoute quelques photos perso:

Ce poste est sur la même base que le CRT Xenon.

Par contre, je n'ai pas trouvé comment le débrider malgré quelques pistes:

Re: CRT Xenon (Mobile)

CRT XENON expand

Je n'arrive pas à repérer où faire la soudure, si quelqu'un a de bons yeux par rapport aux photos que j'ai envoyées ... Jopix GS-30 (Mobile/Routier) 1547773815

par FE7964 Dim 27 Fév 2022, 11:53

Bonjour

Merci pour les photos

Pour le débridage suivre la flèche

@+
Claude

par Sandero31 Dim 27 Fév 2022, 16:07

ok ,Merci Claude, j'avais vraiment du mal a situer les soudures.

Pour me rassurer, une confirmation de la soudure que je vais faire (trait vert)?

Je me suis également aidé de ce document trouvé ici :

par **Dundee33** Dim 27 Fév 2022, 16:25

Salut.

Vue ce que je vois sur la photo de @FE7964 , c'est deux soudures parallèles qu'il faut faire. Cool

Par-contre sur le pdf, on voit l'une ou l'autre des solution. Jopix GS-30 (Mobile/Routier) 2734354576

par Sandero31 Dim 27 Fév 2022, 16:59

Dundee,

C'est ce qui me chagrine un peu, ce ne sont pas tout à fait les mêmes soudures, de plus, ce n'est pas tout à fait la même disposition des composants entre le PDF et mon poste, ce qui a rendu difficile la localisation.
Mon poste correspond plus à la photo de @FE7964.

Il y a eu plusieurs versions du Xenon, et pour le Jopix GS30, je n'est pas l'info s'il y a eu plusieurs versions et à laquelle mon poste correspond .
Une soudure étant quasi irréversible, j’hésite Jopix GS-30 (Mobile/Routier) 2734354576

Je pensai également faire un "pont" en soudant un petit bout de fil de cuivre plutôt que de faire un "pâté" (voyez mon niveau avec le fer à souder, et c'est vraiment tout petit, mes yeux de cinquantenaire ne me remercient pas Jopix GS-30 (Mobile/Routier) 841031408

). en cas de soucis, je coupe le fil plutôt que de gratter à enlever la soudure.

par FE7964 Dim 27 Fév 2022, 17:03

Bonjour

ATTENTION les photos sur les modifs ne sont pas dans la même sens il faut prendre comme repère le trait vertical blanc du connecteur de nappe

Donc le strap doit être fait cote droit

@+
Claude

par FE7964 Dim 27 Fév 2022, 17:08

Sandero31 a écrit:ok ,Merci Claude, j'avais vraiment du mal a situer les soudures.

Pour me rassurer, une confirmation de la soudure que je vais faire (trait vert)?

Je me suis également aidé de ce document trouvé ici :

Bonjour

Voir le message au dessus c est le bon endroit

@+
Claude

par Sandero31 Dim 27 Fév 2022, 17:26

Ok merci Claude, c'est vrai quand mettant toutes les photos dans le même sens, c'est plus clair ! :hetwien:

Je me prépare à faire mon pâté Jopix GS-30 (Mobile/Routier) 272536153

par Sandero31 Dim 27 Fév 2022, 19:17

Ayé, mon pâté est fait lol!

Et ça marche Jopix GS-30 (Mobile/Routier) 1247220942

Merci pour le coup de main.
La manip "Reset" le Tx, j'ai donc bien toutes les bandes de fréquences supplémentaires, et une option supplémentaire pour modifier la puissance :
Low - Hight en AM (4 - 8 Watt)
Low,Medium, Hight en FM (4 - 8 - 12 Watt)

par OSCAR-29 Dim 27 Fév 2022, 20:29

Sandero31 a écrit:Ayé, mon pâté est fait
Et ça marche
Merci pour le coup de main.
La manip "Reset" le Tx, j'ai donc bien toutes les bandes de fréquences supplémentaires, et une option supplémentaire pour modifier la puissance :
Low - Hight en AM (4 - 8 Watt)
Low,Medium, Hight en FM (4 - 8 - 12 Watt)

Ouvre quoi en fréquence cette manip ?
40cx avec les "0" ou plus en fréquence inf sup ?
Jopix GS-30 (Mobile/Routier) 1813891981
