Sirio New Tornado 27

Message par Dundee33 le Jeu 09 Juin 2016, 18:51


Type : 5/8 λ avec plan de sol
Rayonnement omnidirectionnel
Polarisation verticale
Accordable de 27 à 30 MHz
Impédance : 50 Ω
Gain : 1.2 dBd, 3.35 dBi
Bande passante pour ROS inférieur à 2/1 : supérieure à 1300 KHz
ROS à la fréquence centrale : inférieur à 1.2:1
Puissance admissible : 1000 Watts continu (3000 Watts pep)
Protection contre l'electricité statique
Connexion : UHF (SO 239)
Matériaux : Aluminium anticorrosion, cuivre, nylon
Résistance au vent : 187 N à 150 Km/h / 130 Km/h
Hauteur : 7230 mm
Poids : 2900 gr
Longueur des 4 radians horizontaux : environ 2 m
Diamètre du mât de montage : 35 à 42 mm

Source: [Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]

_________________
73'51 de Dundee33 ~ 14DR33
avatar
Dundee33
Admin

Localisation : Gironde / S.Ouest France
Age : 54

http://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

Sirio Tornado 27

Message par Dundee33 le Lun 19 Mar 2018, 02:51


7230 mm
Type: 5/8 λ ground plane
Radiation: Omnidirectional
Polarization: Linear vertical
Frequency range: 27 ... 30 MHz Tunable
Systems: 10m-HAM
Gain: 1.2 dBd, 3.35 dBi
Bandwidth: ≥ 1.3MHz @ SWR ≤ 2
Max Power: 1000 Watts (CW) continuous
3000 Watts (CW) short time
Connector: UHF-female (SO-239)
Mechanical Data:
Materials: Aluminium, Brass, Galvanized steel, Thermoplastic UV stabilized
Height (approx): 7230 mm / 23.72 ft
Weight (approx): 2900 gr / 6.39 lb
Mounting type: On-Mast

Source: [Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]

_________________
73'51 de Dundee33 ~ 14DR33
avatar
Dundee33
Admin

Localisation : Gironde / S.Ouest France
Age : 54

http://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

Re: Sirio New Tornado 27

Message par Dundee33 le Lun 19 Mar 2018, 02:55

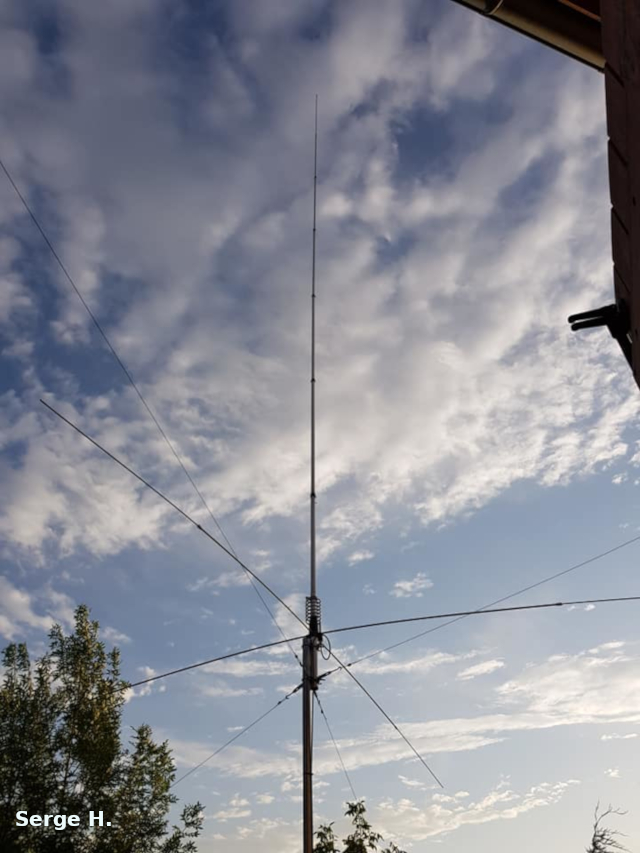

Source: Québec

_________________
73'51 de Dundee33 ~ 14DR33
avatar
Dundee33
Admin

Localisation : Gironde / S.Ouest France
Age : 54

http://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

Re: Sirio New Tornado 27

Message par Dundee33 le Ven 01 Juin 2018, 09:06

Salut.

D'après les infos recueilli sur le groupe facebook du forum, ce serait une antenne qui mériterait qu'on y regarde de plus près.


_________________
73'51 de Dundee33 ~ 14DR33
avatar
Dundee33
Admin

Localisation : Gironde / S.Ouest France
Age : 54

http://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

Re: Sirio New Tornado 27

Message par thor53 le Dim 24 Juin 2018, 21:16

p.tin ils sont grand les perchoirs à piaf lol!  lol!
avatar
thor53

Localisation : région Mayenne
Age : 58

Revenir en haut Aller en bas

Re: Sirio New Tornado 27

Message par Dundee33 le Dim 24 Juin 2018, 22:26

Salut.
La mienne fait quand même 7,50 m de haut avec en plus 8 radiants. Very Happy

_________________
73'51 de Dundee33 ~ 14DR33
avatar
Dundee33
Admin

Localisation : Gironde / S.Ouest France
Age : 54

http://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

Re: Sirio New Tornado 27

Message par thor53 le Lun 25 Juin 2018, 07:28

je voie qu'il y a une spire sur le coax faut en faire une a combien de tours je vais etre en RG 213 U
avatar
thor53

Localisation : région Mayenne
Age : 58

Revenir en haut Aller en bas

Re: Sirio New Tornado 27

Message par Dundee33 le Lun 25 Juin 2018, 11:11

Salut.

Il n'y a aucune obligation à ça. Sous mon antenne (Mantova Cool je n'ai fais aucune boucle car je n'en ai pas vue l’intérêt. Par-contre avant de rentrer dans le QRA, il est préférable de faire descendre le câble un peu plus bas pour ne pas avoir par temps de pluie un ruissellement de l'eau vers l’intérieur.

_________________
73'51 de Dundee33 ~ 14DR33
avatar
Dundee33
Admin

Localisation : Gironde / S.Ouest France
Age : 54

http://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

Re: Sirio New Tornado 27

Message par Dundee33 le Sam 30 Juin 2018, 18:14


Je l'aime bien celle ci et vue les retours d'infos sur le groupe facebook du forum, elle est efficace. Pas mal d'OM la choisissent en remplacement de la Mantova 8 que l'on ne trouve plus.

_________________
73'51 de Dundee33 ~ 14DR33
avatar
Dundee33
Admin

Localisation : Gironde / S.Ouest France
Age : 54

http://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas
