Antenne multibandes DIAMOND CP6SR
Vu que dans la rubrique "La Radio dans sa Globalité" je ne trouve rien sur les antennes majoritairement HF, je poste ici la suite du sujet traitant de la multibandes DIAMOND - CP.6.SR que j'avais abordé sur celui de la Diamond BB-7V, ouvert par notre ami Péio
https://la-planete-cibi-fr.forumactif.org/t18251-antenne-verticale-diamond-bb-7v-large-bande-hf-2-30-mhz-250w-pour-bande-des-80-metres-en-majorite#169337

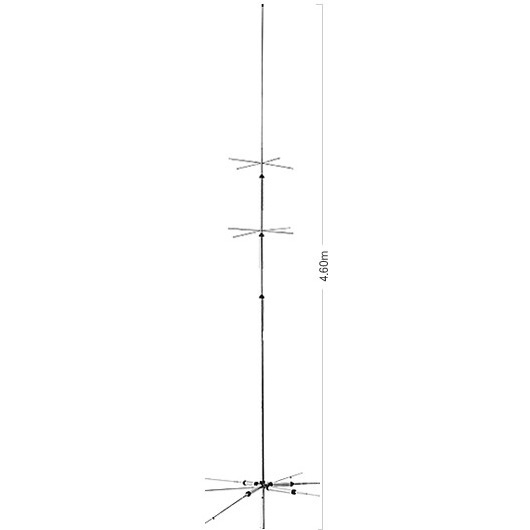

La CP.6.SR est une verticale, créée par le constructeur DIAMOND de Tokyo, pour les bandes radioamateurs 80 mètres (3,5 mhz), 40 (7 mhz), 20 (14 mhz), 15 (21 mhz), 10 (28 mhz) et 6 m (50 mhz).
Elle peut donc parfaitement convenir à tout le monde ; d'autant plus que sa taille super sympa de 4,60 m seulement avec radians maxi de 1,80 m, autorise des prises au vent de 40 m/s maxi ; soit 145 kmh.
Bien entendu, elle n'aura jamais le gain d'une antenne spécifiquement taillée pour une seule bande, mais franchement, je doute que l'on puisse être déçu du produit d'un tel constructeur que DIAMOND...
Certains trouveront à sourire quant au prix de cette multibandes (env. 450 €), mais à tout comparer on peut aussi relativiser vis à vis du prix de certains décamétriques utilisés à minima de leurs caractéristiques.....
Allez, histoire d'en avoir le cœur net, plus qu'à recueillir les avis d'utilisateurs et pour ça..... y'a au moins un p'tit Vendéen qui ne va pas tarder à causer.....
73 à tous et d'avance aux causeux
Liens utiles :
Sur le site officiel de la marque ; Baptisée CP. 6AR ==> https://www.diamondantenna.net/cp6ar.html
ou ici : https://www.zenithantennes.fr/produit/diamond-cp6sr-bandes-hf/
https://www.wimo.com/fr/cp-6sr
https://www.xbstelecom.eu/shop/fr/pas-de-prix-reec-ni-reecclub/1606-diamond-cp-6sr-antenne-hf-50-mhz-avec-r2.html
https://www.folienumerique.fr/antennes_hf/bases/base_diamond/diamond_cp-6.htm
https://batima-electronic.com/?cat=29&product=77
Dernière édition par Eliot le Mer 22 Nov - 8:20, édité 2 fois
Eliot- Localisation : Vendée
Age : 68
Dundee33, Ribouldingue, leglaude09, egerie4, Alternatifs0266, cactus 85 et AUDIO 28 aiment ce message
Re: Antenne multibandes DIAMOND CP6SR
le p'tit vas causer 1m78 c est petit ?
une CP6 et installé au QRA depuis pas longtemps ( RA depuis fin juin)
le choix pour raison de place petit terrain
installée sur un mat de 6m basculent
ont ne peut pas se tromper a l assemblage

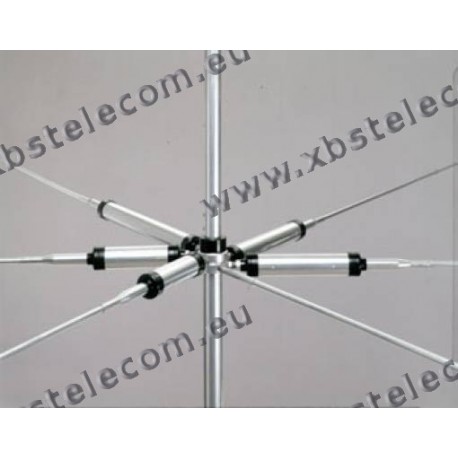

la seul difficulté sont les radians pour chaque bande
a réglé a la bonne longueur
de la graisse au cuivre a toute les connections et jonction de tube
les tubes aluminium font 2mm épaisseurs et les supports de radians en alu massif et la visserie inox l emballage soigné chaque élément emballé individuellement
réglée au nano vna swr 1.2 sur toute les bandes elles ne sont pas large
exemple 80m 3.500 a 3.800 Mhz
je n ais pas de référence pour compare avec une autre antenne
en réception elle n est pas sourde pour exemple
la Belgique Luc ON4luc connu du forum S8 r5
la Hongrie la Grèce la Norvège le Portugal la Suisse les Usa et d autre dans un confort pour les oreilles
en tx c est pareille avec de bon report
bien aussi sur la France presque toute les region
elle n est pas trop mal prévu pour 140kmh (je me risquerais pas )
a l horizontale a partir de 90 kmh
une g5rv peut être raccourcie pour les jour de grand vent
voila je reviendrais sur le sujet plus tard avec des photos je suis avec le PC de ma douce
voila 73 a plus
cactus 85- Localisation : Vendée st hilaire de riez
Age : 62
Re: Antenne multibandes DIAMOND CP6SR
Bien d'accord avec toi bien sûr, vis à vis de sa résistance au vent annoncée. Vaut mieux prévenir que guérir...
Concrètement, c'est donc bien une "très bonne" antenne multibandes ; même avec sa taille modeste, mais ce léger point défavorable apporte un sacré avantage lorsque l'on veut privilégier la discrétion.
Ton retour est très, très rassurant Christian et ça conforte mon choix prioritaire pour le moment.
73 - "Éliot" (1,74 m)
Eliot- Localisation : Vendée
Age : 68
Re: Antenne multibandes DIAMOND CP6SR
Elle est moins haute, plus légère (peut être un peu moins costaud que la Grazioli).
Mais lorsque l'encombrement est LE critère de choix, ça marque des points !
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
Gabillon21 et Eliot aiment ce message
Re: Antenne multibandes DIAMOND CP6SR
Eliot- Localisation : Vendée
Age : 68
franck666 aime ce message
Re: Antenne multibandes DIAMOND CP6SR
Eliot a écrit:Et comme le dit Christian, faut pas attendre les 100 km/h pour la baisser.
Le truc, c'est que je ne dois pas intervenir pour la "baisser". Du coup, faut que ça tienne !
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
Re: Antenne multibandes DIAMOND CP6SR
Elle sera fixée à demeure, sur le toit ?
Oui, là c'est sûr qu'il faut faire le bon calcul !
Eliot- Localisation : Vendée
Age : 68
Re: Antenne multibandes DIAMOND CP6SR
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
Gabillon21 aime ce message
Gabillon21- Localisation : Corrèze 19 limite cantal 15
Age : 54
Ribouldingue et leglaude09 aiment ce message
Re: Antenne multibandes DIAMOND CP6SR
Salut Philippe,Ribouldingue a écrit:Eliot a écrit:Et comme le dit Christian, faut pas attendre les 100 km/h pour la baisser.
Le truc, c'est que je ne dois pas intervenir pour la "baisser". Du coup, faut que ça tienne !
Dans les années 80/90, j'avais une GP27, la base à ~ 6 m du sol.
Bien entendu, pas question de la descendre à chaque gros coup de vent d'autant que j'étais dans un couloir très venteux !
J'ai haubané en triangle, le premier brin orienté côté vent (ça soufflait presque toujours de l'Ouest).
Haubanage très souple, avec de gros ressorts de je ne sais plus d'où. Cela permettait à l'ensemble, et pas seulement l'antenne, d’osciller sans casser. Elle a tenu une dizaine d'années. Après elle fut démontée quand j'ai quitté le QRA familiale.
leglaude09- Localisation : Ariège ; Mirepoix
Age : 68
Ribouldingue, Gabillon21 et Eliot aiment ce message
Gabillon21- Localisation : Corrèze 19 limite cantal 15
Age : 54
leglaude09 et Eliot aiment ce message
Re: Antenne multibandes DIAMOND CP6SR
Salut Bruno,Gabillon21 a écrit:Bonjour pour les gros ressort il y pour les gros toutous et pour les parres batage pour bateaux ou ressort d amarrage ,il y en a à tout les prix mais intéressant pour une installation ou l antenne coûte assez chère ou pour être tranquille un bon moment 73’S
Beaux exemples que l'on peut trouver !
Sur ce qui fut mon installation, les câbles étaient en polypropylène et ils ont tenu une dizaine d'années !
Ils étaient reliés à la base de la GP27 et le tout oscillait beaucoup par vent violent (et dans l'Eure et Loir c'était assez courant). Les ressorts "encaissaient" les à-coups de vent évitant ainsi la cassure des câbles ou de l'antenne.
Un "truc" aussi : j'avais un fil en 4 mm² reliant la base de l'antenne à un piquet de terre ainsi qu'un bricolage permettant, grâce à un solide fil de nylon, de court-circuiter l’antenne pour la relier à la terre.
Bien sûr, 4 mm² c'est peu en cas de coup de foudre important, mais c'était mieux que rien !
Lors d'orages encore assez loin, des essais avec un multimètre numérique et une ampoule néon d'interrupteur m'ont permis de voir "monter" la tension, le câble se comportant comme un condensateur, jusqu'à ~ 85/90 V. Au-delà, le gaz s'ionisait, l'ampoule s'éclairait, et la tension retombait à 0 V.
On s'amuse avec peu de chose mais, en même temps, on se rend compte comment une installation antenne / câble se comporte en cas d'orage, même encore loin...
Bien entendu, le coaxial était retiré du poste et la tresse et l’âme reliés pour plus encore de sécurité quoique, avec la foudre, existe-t-il une vraie et totale efficacité contre elle ?
leglaude09- Localisation : Ariège ; Mirepoix
Age : 68
Ribouldingue et Gabillon21 aiment ce message
Re: Antenne multibandes DIAMOND CP6SR
Vu la rubrique, peux tu mettre s'il te plait le lien sous où trouver cette antenne. Merci.
Eliot aime ce message
Re: Antenne multibandes DIAMOND CP6SR
C'est fait, en fin de présentation du produit.
73 - "Eliot".
Eliot- Localisation : Vendée
Age : 68
Dundee33 aime ce message
Re: Antenne multibandes DIAMOND CP6SR
Salut.Eliot a écrit:Bonjour Rémy.
C'est fait, en fin de présentation du produit.
73 - "Eliot".
Merci chef.
Eliot aime ce message
Re: Antenne multibandes DIAMOND CP6SR
Par contre, je ne comprends pas trop le positionnement tarifaire. la CP-6S (avec le kit radian standard) est plus chère que la CP-6SR (avec le kit radian R2, optimisé pour le 80m).
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
Eliot aime ce message
Re: Antenne multibandes DIAMOND CP6SR
pas beaucoup en fréquences je suis réquisitionné par mon fils il change d atelier je lui fait une installation électrique pour c est machines dans le nouvelles atelier
alors en 80m 3.500 a 3.800 Mhz j'utilise le radian standard
comme je ne fait pas de cw et que le début de 3.5 a 3.6 y a de la cw principalement Jai 1.2 de swr ca fonctionne plutôt bien Jai max 100w
sortie du ftdx10 mais j'utilise entre 50 60 w

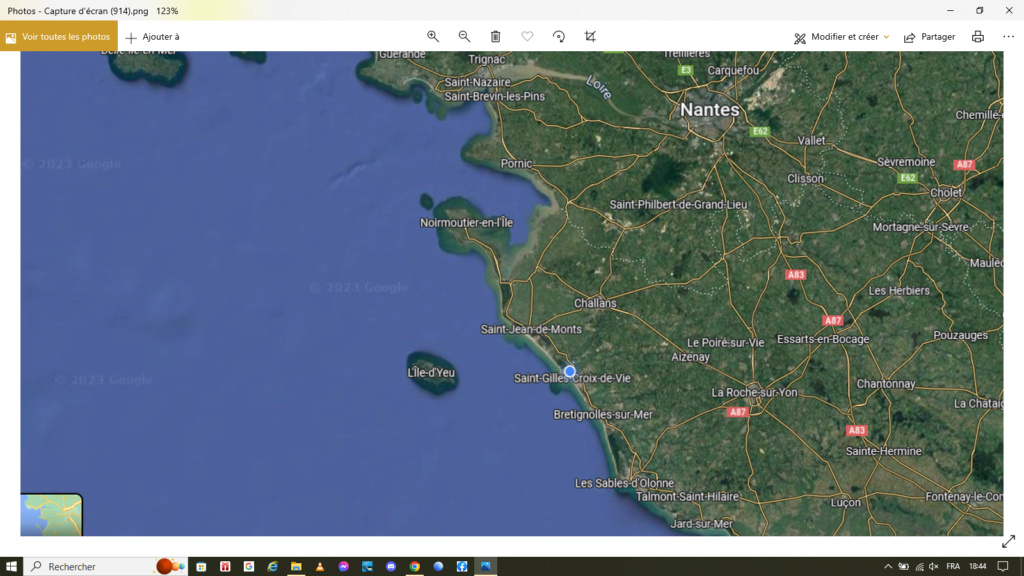

l emplacement y est peut être pour quelques chose 1 km de l OCEAN
voila pour le moment je reviendrais dessus plu tard je suis occupé jusque mi décembre a plus 73
cactus 85- Localisation : Vendée st hilaire de riez
Age : 62
Ribouldingue et Gabillon21 aiment ce message
Re: Antenne multibandes DIAMOND CP6SR
Cela me permettra de me projeter sur mon éventuel futur montage.
Ribouldingue- Localisation : Dordogne / Gironde / Lot-et-Garonne
Age : 56
