President George (Mobile)

Message par Dundee33 le Lun 24 Aoû - 22:30


(En version bridé)
- Canaux : 40
- Modes de modulation : AM/FM/LSB/USB
- Gamme de fréquence : de 26.965 MHz à 27.405 MHz
- Puissance porteuse : 1 W AM / 4 W FM / 4 W PEP SSB

Source France.
Voici le manuel utilisateur : [Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Dundee33 le Mar 7 Mar - 12:08, édité 6 fois

_________________
73'51 de Dundee33 ~ 14DR33 ~ 14ODR002  (Poste: CRT ss 7900)
avatar
Dundee33
Admin

Localisation : Gironde / Sud-Ouest France
Age : 53

http://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

Re: President George (Mobile)

Message par Dundee33 le Lun 24 Aoû - 22:36

Programmation et débridage du Président George

Source : [Vous devez être inscrit et connecté pour voir ce lien]

Programmation des différentes configurations du George :

Manipulations de Base :
a) Allumez le poste en appuyant sur POWER.
b) Éteigniez le en appuyant à nouveau sur POWER.
c) Appuyez longuement sur POWER sans relâcher la touche : le poste s'allume puis s'éteint.
d) Appuyer simultanément sur PA et DIMMER tout en maintenant touche POWER enfoncée.
e) Relâchez  POWER tout en maintenant les 2 autres touches enfoncées : "code" clignote pendant 5 secondes puis s'éteint mais l'afficheur reste allumé.
f)  Relâchez les touches PA et DIMMER.
g) Ensuite, appuyez sur l’une des touches suivantes : M1 - M2 - M3 - MODE ou PROG selon la configuration souhaitée (voir ci-dessous).
h) Enfin, tapez votre code, appuyez sur POWER, et le poste sera dans la configuration désirée, fonction idéale si vous voyagez pour pouvoir utiliser votre TX dans d’autres pays que le vôtre !

M1 : Configuration internationale : 240 Canaux, 12W AM-FM, 21 W USB-LSB, accès aux décalages +5 et +10 Khz.
Dans cette configuration, une fois le GEORGE programmé, c’est la touche DIMMER qui servira de sélecteur de bandes pour passer en A-B-C-D-E ou F (des 2 fois infs aux 3 fois Sups, fréquences 26.065 à 28.760 Mhz) ; un appui court sur DIMMER vous fera monter bande par bande de A à F et un appui long sur DIMMER vous fera descendre bande par bande de F vers A.
La touche SELECT, quant à elle, vous donnera accès aux décalages +5/-5 khz et, donc, aux +10 khz en tournant le rotacteur des canaux 2 fois vers la droite (ou vers la gauche pour un –10khz).
M2 : Norme Allemande : 40 Canaux FM 4 watts et canaux de 4 à 15 AM 4 watts.
M3 : Norme Européenne CEPT : 40 Canaux FM, 4 Watts.
PROGRAM : Norme française : 40 Canaux AM-FM-USB-LSB, 4 Watts.

Pour Réinitialiser le « CODE » du George et le remettre comme à l’origine (code usine) :
a) Appuyez en même temps sur POWER, NB/ANL et PROGRAM jusqu’à ce que l’afficheur s’éteigne.
b) Relâchez POWER et laissez appuyées NB/ANL et PROGRAM.
c) « code » clignote, attendez qu’il disparaisse.
d) Relâchez NB/ANL et PROGRAM.
e) Appuyez sur MODE une fois.
f)  Appuyez sur M1 une fois.
g) Appuyez sur M3 une fois.
h) Appuyez sur PROGRAM une fois.
i)  Appuyez sur PROGRAM 4 fois.
j)  Appuyez sur POWER.
Le code de votre George est redevenu celui d’usine, c’est à dire 4 FOIS PROGRAM + UNE FOIS POWER

Test de l’afficheur pour le Président George :
a) Allumez le poste en appuyant une fois sur POWER.
b) Eteignez le poste en appuyant une seconde fois sur POWER.
c) Appuyez longuement sur POWER sans relâcher la touche : le poste s'allume puis s'éteint.
d) Maintenez POWER enfoncé et appuyez en même temps sur M1 et CH19.
e) Relâchez POWER tout en gardant M1 et CH19 enfoncées : "code" clignote pendant 5 secondes.
f)  "Code" s’éteint mais l’afficheur reste allumé.
g) Appuyez sur POWER. Toutes les fonctions possibles s’affichent. Appuyez sur M1, M2, M3 ou PROGRAM selon configuration désirée (voir plus haut)

Branchement de la PRISE MICRO :
1 : audio
2 : RX
3 : TX
4 : UP/DOWN
5 : masse
6 : +12 Volt

Toute autre modification ou bidouille sur ce TX sera la bienvenue, notamment pour utiliser le GEORGE sans avoir à taper le code à chaque fois qu’il est débranché  !


Dernière édition par Dundee33 le Lun 24 Aoû - 22:49, édité 1 fois

_________________
73'51 de Dundee33 ~ 14DR33 ~ 14ODR002  (Poste: CRT ss 7900)
avatar
Dundee33
Admin

Localisation : Gironde / Sud-Ouest France
Age : 53

http://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

Re: President George (Mobile)

Message par Dundee33 le Lun 24 Aoû - 22:41

Réinitialisation des codes d'accès

Source : [Vous devez être inscrit et connecté pour voir ce lien]

a) Appuyer sur Énergie NB / ANL et PROGRAM simultanément et maintenez enfoncé à l'affichage allumé éteint.
b) Relâchez POWER et maintenir la touche enfoncée NB / ANL et Program Down: bouffées de "code" à l'écran, et d'attendre "code" disparaît.
c) sortie NB / ANL et PROGRAMME
d) Appuyer MODE une fois.
e) Poussez M1 une fois.
f) Poussez M3 une fois.
g) Poussez programme d'une fois.
h) Poussez PROGRAMME 4 fois.
i) Poussez PUISSANCE
Modification de la configuration


Programmation:

a) Transformez votre jeu en appuyant sur POWER.
b) Transformez votre jeu au large en poussant PUISSANCE,
c) Appuyer sur POWER et maintenir enfoncé. Votre jeu se passe puis disparaît.
d) garder le pouvoir enfoncée et appuyez sur PA et DIMMER simultanément.
e) Relâchez le pouvoir après 5 sec. tout en gardant PA et DIMMER enfoncée: 'clignote' Code '' à l'écran pendant 5 secondes.
f) '' Code '' disparaît et l'écran reste allumé.
g) sortie PA et le gradateur.
h) Appuyez sur:
M1

pour 240 ch. FM / AM / SSB (configuration internationale, 20 Watt AM / FM, 50 Watt SSB), l'affichage disparaît.
M2

40 ch. FM 4 Watt et ch. 4-15 AM 4 Watt (Allemagne), l'affichage disparaît.
M3

40 ch. FM 4 Watt (CEPT), l'affichage disparaît.
MODE

40 ch. FM 4 Watt (la Grande-Bretagne et la Pologne), l'affichage disparaît.
PROG

40 ch. AM / FM / SSB 4 Watt (norme française), l'affichage disparaît.
i) Saisissez votre code d'accès, puis appuyez sur POWER. Votre jeu est maintenant dans la nouvelle configuration.

Les fonctions disponibles dans la configuration internationale:
DIMMER:

Dans la configuration internationale uniquement, la touche DIMMER vous permet de changer la bande, vous donnant ainsi l'utilisation de 240 canaux Une dépression courte vous permet d'avancer par une bande à la fois - ABCDEF A .... (6 bandes, 40 canaux) , Une dépression plus vous permet de faire la même chose dans le sens inverse - FEDCBAF .....
SELECT.

Cette clé vous permet d'aller vers le haut ou vers le bas de 5 kHz à un moment autour du canal de référence. Il est utilisé en conjonction avec les touches CH CH UP et DOWN.
Test de l'écran:

a) Transformez votre jeu en appuyant sur POWER.
b) Transformez votre jeu au large en poussant PUISSANCE,
c) Appuyer sur POWER et maintenir enfoncé. Votre jeu se passe puis disparaît.
d) garder le pouvoir enfoncée et appuyez simultanément M1 et CH19.
e) Relâchez le pouvoir après 5 sec. tout en gardant M1 et CH19 enfoncé: '' clignote «code» à l'écran pendant 5 secondes et la station commencera Display-Test.
Poussez M1 pour arrêter test.

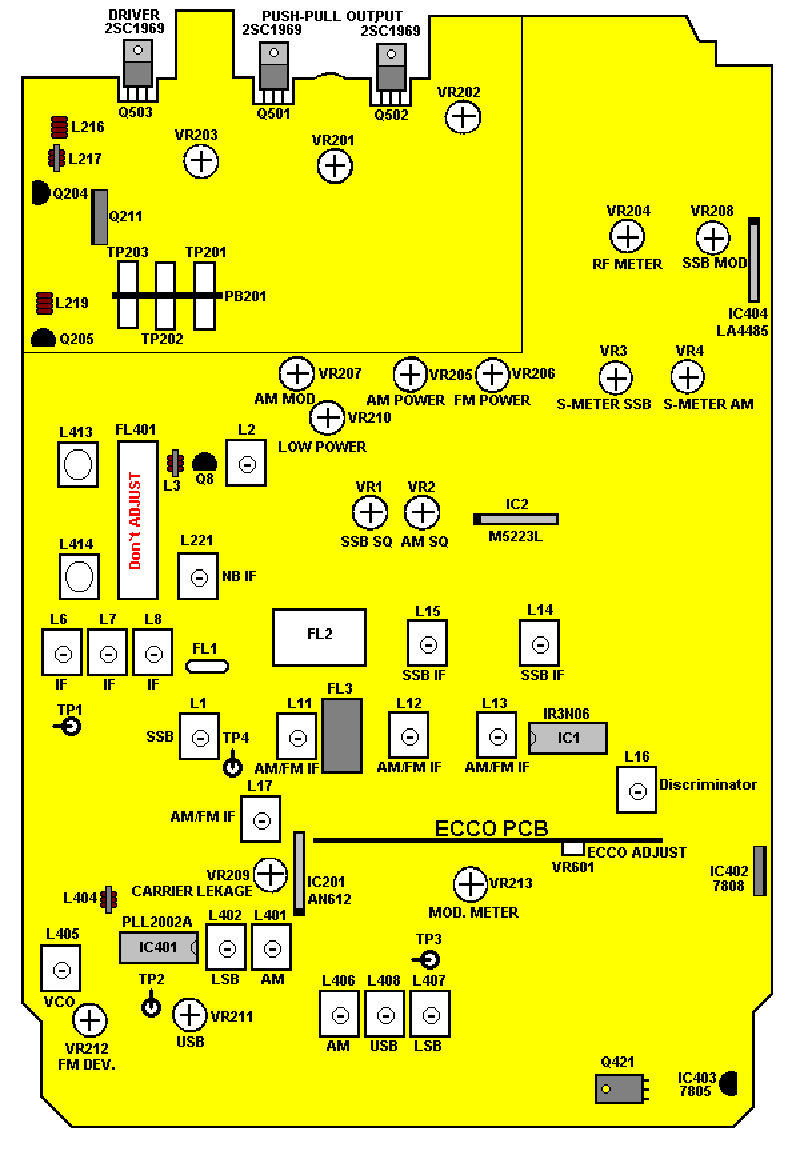

Réglage


VR 205 Ajuster pour 30 Watt AM en mode internationale
VR 206 Ajuster pour 30 Watt FM en mode internationale
VR 210 Ajuster pour 4 Watt FM en mode CEPT

VR 601 Régler Ecco

VR 212 Réglez-FM Deviation (FM-Modulation)
VR 207 Réglez AM-Modulation
VR 208 Régler SSB-Modulation

VR 3 Régler S-Meter pour SSB
VR 4 Réglez S-mètre pour FM / AM
VR 213 Régler Modulation compteur
VR 204 Réglez RF-mètre (de Puissance)
