Sirio SY 27-3 (Directive)
3 participants
La Planète Cibi Francophone :: Le matériel de la Planète Cibi (Récent & nouveaux) :: Antennes Cibi Fixes
Page 1 sur 1

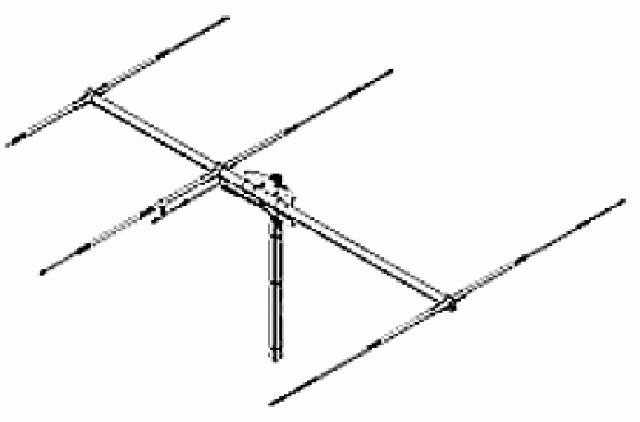

Sirio SY 27-3 (Directive)
• antenne de station CB base
• directionnel, gain élevé
• polarisation horizontale
• réglée en usine au centre CB-bande
• Consommation de grande puissance possible
• Eléments uitegvoerd avec emballages étanches
• Fabriqué à partir de 6063 T-832 aluminium
- Plus de détails ici:
- Caractéristiques électriques
• Type: 3 élément antenne Yagi
• gamme de fréquences: 26,1 à 27,7 MHz @ ROS ≤ 2
• Impédance: 50Ω ongeballanceerd
• Radiation (H-plan): directionnel
• polarisation: vertical
• Gain: SY 27-3: 8,5 dBd, 10,65 dBi
• Largeur de bande @ SWR ≤ 2: ≥ 1800 kHz
• résolution SWR de @. fréq. ≤ 1,2
• Max. Puissance:
1000 Watts (CW) continue
3000 Watts (CW) peu de temps
• Faire système / Position: correspondance / centre Gamma
• Connecteur: UHF-femelle
Caractéristiques mécaniques
• Matériaux: aluminium, acier, Nylon
• charge du vent: 86 N à 150 Km / h
• résistance au vent 120 km / h
• surface du vent: 0,07 m²
(approx . ) • Dimensions: 5740x2710x100 mm
• longueur de la flèche / diamètre: 2710 mm / 33 mm
• Max. longueur de l' élément (approx.): 5740 mm
• Rayon de braquage (approx.): 3200 mm
• Poids du produit (env.): 4700 gr
• Fixation mât: Ø 35 à 50 mm
Source Belgique: http://www.ers.be/CB_Toestellen/CB_Antenne
Sirio SY3 (Directive)
SY3, antenne CB beam Yagi Sirio 3 éléments, 8.5 db, 26 à 30 Mhz - SY3,
CB beam Yagi Sirio 3 elements antenna, 8.5 db, 26 to 30 Mhz
Antennes de base à gain élevé directionnelle, polarisation horizontale mid-band haute puissance admissible éléments équipés white imperméable jointage manches fabriqué en alliage d'aluminium 6063 t-832
- Plus de détails ici:
- Type : sy 27–3 : 3 éléments antenne yagi gamme de fréquences : sy 27–3 : 26,5–30 Mhz à la SWR ≤ 2 impédance : 50ω radiation (h-plane) : polarisation : linéaire horizontale directionnelle gain : sy 27–3 : 8,5 dbd, 10.65 dBi
Bande passante à SWR ≤ 2 : sy 27–3 : ≥ 1800 kHz SWR à Res. freq.: ≤ 1,2 puissance maximale : 1000 watts (CW) 3000 W (CW) courte durée continue, système/position : gamma Match/centre connecteur : uhf-female
Matériaux : aluminium, acier, nylon vent : sy 27–3 : 86 N à 150 km/h la résistance au vent : 120 km/h de vent surface : 0.07 m²
Dimensions (env.) : sy 27–3 : 5740 x 2710 x 100 mm Longueur du bras/Diamètre : sy 27–3 : 2710 mm/33 mm Longueur élément maxi (env.) : sy 27–3 : 5740 mm rayon de braquage (env.) : sy 27–3 : 3200 mm Poids (env.) : sy 27–3 : 4700 gr de mât : Ø 35–50 mm ; Taurus 30,5 m connecteurs de câble
- Traduction Google:
- SY3, antenne CB beam Yagi Sirio 3 éléments, 8.5 db, 26 à 30 Mhz - SY3,
CB beam Yagi Sirio 3 elements antenna, 8.5 db, 26 to 30 Mhz
Antennes de base à gain élevé directionnelle, polarisation horizontale mid-band haute puissance admissible éléments équipés white imperméable jointage manches fabriqué en alliage d'aluminium 6063 t-832
Type : sy 27–3 : 3 éléments antenne yagi gamme de fréquences : sy 27–3 : 26,5–30 Mhz à la SWR ≤ 2 impédance : 50ω radiation (h-plane) : polarisation : linéaire horizontale directionnelle gain : sy 27–3 : 8,5 dbd, 10.65 dBi
Bande passante à SWR ≤ 2 : sy 27–3 : ≥ 1800 kHz SWR à Res. freq.: ≤ 1,2 puissance maximale : 1000 watts (CW) 3000 W (CW) courte durée continue, système/position : gamma Match/centre connecteur : uhf-female
Matériaux : aluminium, acier, nylon vent : sy 27–3 : 86 N à 150 km/h la résistance au vent : 120 km/h de vent surface : 0.07 m²
Dimensions (env.) : sy 27–3 : 5740 x 2710 x 100 mm Longueur du bras/Diamètre : sy 27–3 : 2710 mm/33 mm Longueur élément maxi (env.) : sy 27–3 : 5740 mm rayon de braquage (env.) : sy 27–3 : 3200 mm Poids (env.) : sy 27–3 : 4700 gr de mât : Ø 35–50 mm ; Taurus 30,5 m connecteurs de câble
Source Québec/Canada: https://solutioncb.com/boutique/fr/antennes-antennas-c114/?page=2
#Sirio #SY3
Re: Sirio SY 27-3 (Directive)
Salut.le moustik a écrit:Déjà posté, Rémy!
73!
Effectivement, tu a raison. J'ai fusionner car l'image de cette ci est meilleur que sur le post de 2017.
Avant de poster, j'ai fais une recherche: https://la-planete-cibi-fr.forumactif.org/search?mode=searchbox&search_keywords=Sirio+SY3&show_results=topics&is_tag=tags et il n'y avait rien sous cette énoncé: Sirio SY3
Merci chef !
Re: Sirio SY 27-3 (Directive)
salut
une antenne que j aimerais bien monter sur le qra
helas pas possible
une antenne qui me rappelle la tagra ah03 qu un ami avait au qra
une antenne que j aimerais bien monter sur le qra
helas pas possible
une antenne qui me rappelle la tagra ah03 qu un ami avait au qra
cyril dep 11- Localisation : Aude 11
