Turner Expander 500 (Micro de table)
Microphone dynamique
Impédance: 0 à 5 KOhm
Uitgansniveau 400 mVpp réglable
Réponse en fréquence: 250 - 8000 Hz
Alimentation: pile de 9 volts
- Plus de détails ici:
- Ce microphone a été spécialement conçu à des fins de télécommunications. Il a un gain élevé (55 dB) et un compresseur de volume qui distingue tous les autres microphones. Au moyen de dispositifs de réglage de glissement peut être connecté à tout type et type d'appareil transmettant dans ce microprogramme.
Ces micro assure votre voix apparaît fidèlement renforcée.
Grâce au VU-mètre intégré, vous avez l'auto-contrôle de votre signal de modulation et / ou de la tension de la batterie.
Il est une copie parfaite des Turner Expander 500 80s.
Typique réalisée avec un microfoonfische avec 4 broches. (Si cela devrait être réglé, s'il vous plaît Eddie ERS Telecom BVBA pour informer à l'avance)
Source: http://www.ers.be/
La fiche technique (pdf) est ici: http://www.radiomanual.info/schemi/ACC_microphone/Turner_Expander500_sch_IK8TEA.pdf
#Turner #Expander #500 #Micro #fixe #table
Re: Turner Expander 500 (Micro de table)
c'est un original ou une réedition ?
Icoyaken- Localisation : dpt 54
Age : 51
Dundee33 aime ce message
PAPA FOX- Localisation : En haut à gauche 27/76
Age : 58
Dundee33 et sidlaterreur aiment ce message
PAPA FOX- Localisation : En haut à gauche 27/76
Age : 58
Dundee33 aime ce message
branchement turner expander 500
bonjour a vous j ai un expander 500 et une base galaxy saturn j ai regarder sur internet pour le branchement j en est effectuer pas mal mais rien ne fonctionne aide moi merci thierry
thierry72
marauder aime ce message
Re: Turner Expander 500 (Micro de table)
Salut @thierry72
J'ai déplacer ta demande d'aide ici car il se pourrait qu'il y ais une panne. L'autre rubrique est pour la présentation de matériel.
J'ai déplacer ta demande d'aide ici car il se pourrait qu'il y ais une panne. L'autre rubrique est pour la présentation de matériel.
Re: Turner Expander 500 (Micro de table)
salut
si non c est quoi le vrai probleme sur micro si possible mettre des photos pour que l on puisse te venir en aide
si non c est quoi le vrai probleme sur micro si possible mettre des photos pour que l on puisse te venir en aide
cyril dep 11- Localisation : Aude 11
Re: Turner Expander 500 (Micro de table)
je t envoie la photo demain j ai fait de face
1 blanc
2 masse + rouge
3 bleue
4 noir
et j ai de larcin défois
1 blanc
2 masse + rouge
3 bleue
4 noir
et j ai de larcin défois
thierry72
Re: Turner Expander 500 (Micro de table)
Tu vois la Remi, l'exemple concret de référentiel par marques, produits, famillesDundee33 a écrit:Salut @thierry72
J'ai déplacer ta demande d'aide ici car il se pourrait qu'il y ais une panne. L'autre rubrique est pour la présentation de matériel.
https://la-planete-cibi-fr.forumactif.org/t2885-turner-expander-500-micro-de-table?highlight=turner+expander
PAPA FOX- Localisation : En haut à gauche 27/76
Age : 58
Re: Turner Expander 500 (Micro de table)

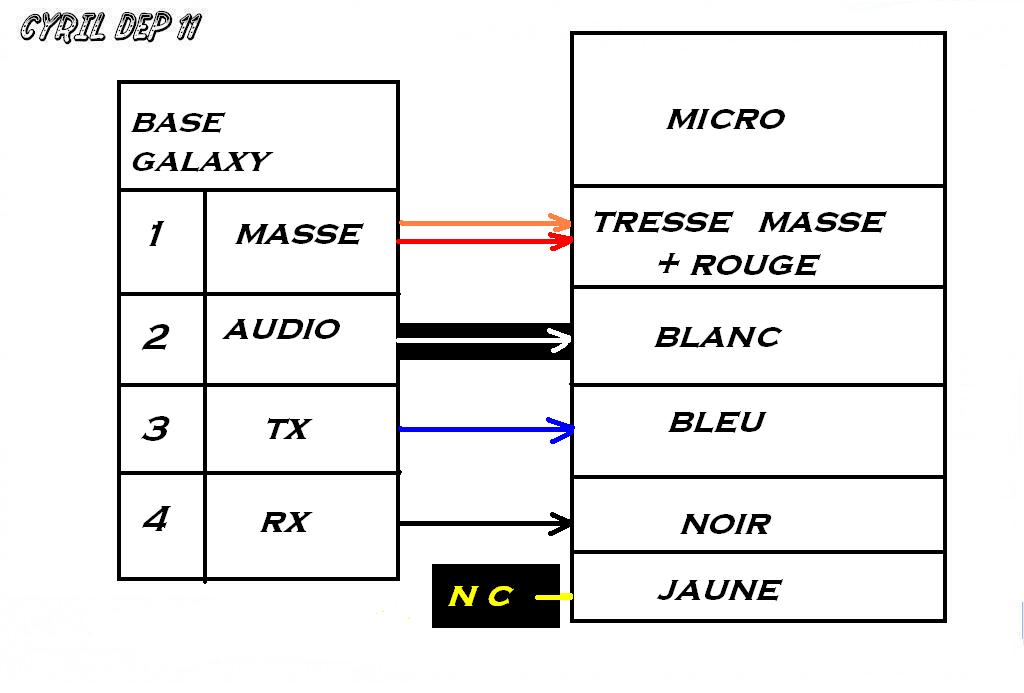

salut
si tu n as rien debranche cote circuit imprime que tout les fils sont d origine
il doit y avoir d apres la doc
fil blanc micro =audio = broche n 2 de la base
fil bleu micro =tx =br3de la base
fil noir micro =rx =br4de la base
fil tresse micro= masse =br 1de la base
fil rouge micro=commun il doit etre relie a la masse (oui pas logique pour un fil de couleur rouge)
fil jaune micro=nc =non connecte
si tu n as rien debranche cote circuit imprime que tout les fils sont d origine
il doit y avoir d apres la doc
fil blanc micro =audio = broche n 2 de la base
fil bleu micro =tx =br3de la base
fil noir micro =rx =br4de la base
fil tresse micro= masse =br 1de la base
fil rouge micro=commun il doit etre relie a la masse (oui pas logique pour un fil de couleur rouge)
fil jaune micro=nc =non connecte
cyril dep 11- Localisation : Aude 11
Re: Turner Expander 500 (Micro de table)
j ai brancher comme tu me la dit sa eu fonctionner 3 fois puis plus de module plus rien
thierry72
Re: Turner Expander 500 (Micro de table)
merci a toutes les personne qui mon aidée sa fonctionne très bien thierry72
thierry72
Dundee33 aime ce message
Re: Turner Expander 500 (Micro de table)
C'était quoi le problème ?
mikie- Localisation : Pays de La Loire
Re: Turner Expander 500 (Micro de table)
salut
oui c etait quoi le probleme ( si il y a une erreur ça serait sympa de ta par de nous dire la ou sa merde)
ou c est moi qui est merde quelque par j ai fait qu avec les docs disponible
je s ai que parfois ça merde entre masse et le - de l alim
oui c etait quoi le probleme ( si il y a une erreur ça serait sympa de ta par de nous dire la ou sa merde)
ou c est moi qui est merde quelque par j ai fait qu avec les docs disponible
je s ai que parfois ça merde entre masse et le - de l alim
cyril dep 11- Localisation : Aude 11
Re: Turner Expander 500 (Micro de table)
BONJOUR CYRIL voici le branchement que j ai fait
prise de face
blanc 1 ; masse rouge 2 ; bleu 3 ; noir 4
et en plus j avis un faut contacte a l intérieur du micro
merci
thierry
prise de face
blanc 1 ; masse rouge 2 ; bleu 3 ; noir 4
et en plus j avis un faut contacte a l intérieur du micro
merci
thierry
thierry72
Dundee33 aime ce message
FE7964- Localisation : Alpes-Maritimes QTH JN33LN
Age : 66
Dundee33 aime ce message
FE7964- Localisation : Alpes-Maritimes QTH JN33LN
Age : 66
Dundee33 aime ce message
