President Grant ... (Mobile) Empty President Grant ... (Mobile)

Message par Dundee33 Jeu 17 Sep 2015, 12:35

President Grant (noir)
[Vous devez être inscrit et connecté pour voir ce lien]

Fréquences: Standard: 26.965-27.405 MHz - Export: 26.515-27.855 MHz
Canaux: Standard: 40 - Export: 120
Modes: AM/FM/SSB
Puissance: Standard AM/FM/SSB: 4 W - Export AM/FM: 10 W - Export SSB: 21 W
Plus de détails ici:
Frequency control: PLL
Power supply: 13.8 VDC
Antenna impedance/connector: 50 ohms / SO-239
Dimensions (W*H*D): 200*60*260 mm (7.87*2.36*10.24")
Other features: ANL/NB, Roger beep. Dimmer
Manufactured: 19xx-19xx (Discontinued)

Source: [Vous devez être inscrit et connecté pour voir ce lien]

Voici le schéma (pdf) du: President Grant
Arrow  [Vous devez être inscrit et connecté pour voir ce lien]

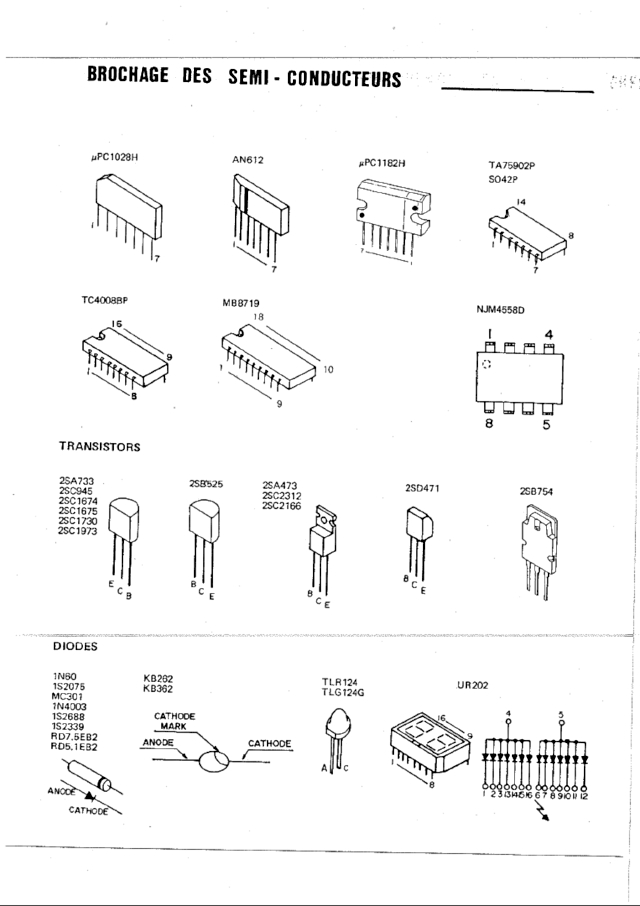

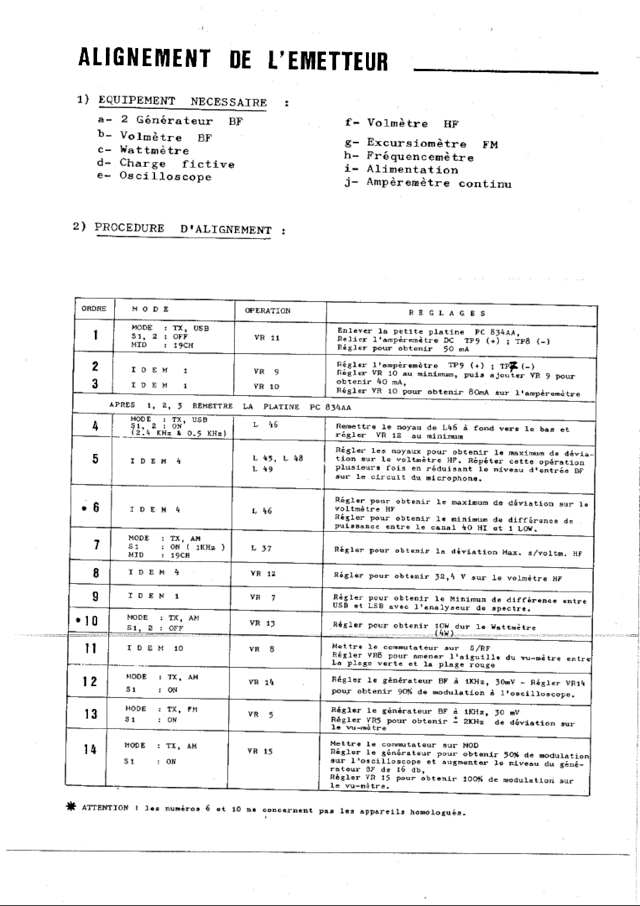

Le manuel pdf de service est ici: [Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Dundee33 le Dim 08 Juil 2018, 02:27, édité 7 fois
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty President Grant (Mobile)

Message par Dundee33 Jeu 17 Sep 2015, 12:44

[Vous devez être inscrit et connecté pour voir ce lien]

Canaux: 120
Modes: AM / FM / USB / LSB
Plus de détails ici:
C'est un poste qui est très facile à modiffier.
Sur le croquis en haut à gauche:
EM STG: Réglage du santiago en émission.
PS BLU & AM/FM: Réglage de la puissance d'émission.
RAD AM: Réglage de la radio en AM.
R STG...: Réglage du santiago en réception.
TX FREQ: Réglage du calage en fréquence en émission.

Notice en téléchargement ici: [Vous devez être inscrit et connecté pour voir ce lien]

D'autres infos sont disponible ici sur les modifications du poste: [Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Dundee33 le Dim 08 Juil 2018, 02:32, édité 13 fois
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant Classic (Mobile)

Message par Dundee33 Sam 19 Sep 2015, 21:46

Une autre explication: Lui ajouter les +10 Khz (canaux Bis)
Ci dessous, la modification pour ajouter les canaux BIS sur un Président Grant.

[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Dundee33 le Dim 08 Juil 2018, 02:15, édité 1 fois
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant Classic (Mobile)

Message par RODEUR59 Mer 25 Nov 2015, 00:55

salut a vous,

moi j'ai exactement le même en gris, mais le hic est que d’après certaine personne , j'aurais mes PA de foutu scratch , donc étant novice et ne voulant pas détruire mon héritage lol , j'aimerai savoir si ont pourrait me filé un coup de pouce pour choisir les bonne pièces de rechange et le faire correctement .

merci d'avance ... President Grant ... (Mobile) 1547773815 President Grant ... (Mobile) 1547773815 President Grant ... (Mobile) 1547773815
RODEUR59
RODEUR59

Localisation : 59, chtinord
Age : 32

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant Classic (Mobile)

Message par Dundee33 Mer 25 Nov 2015, 01:10

Salut.

Alors tu a quelques infos ici: [Vous devez être inscrit et connecté pour voir ce lien]

Ou sinon sur notre autre forum: [Vous devez être inscrit et connecté pour voir ce lien] il y a davantage d'OMs compétant. Wink

Comme t'a pût le voir, mon forum est ouvert depuis peu de temps. Cool


Dernière édition par Dundee33 le Dim 08 Juil 2018, 02:16, édité 1 fois
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant Classic (Mobile)

Message par RODEUR59 Mer 25 Nov 2015, 01:33

Merci dundee33 pour ta reponce, je vais aller voir les liens pour m'informé ...

merci encore President Grant ... (Mobile) 2687661070
RODEUR59
RODEUR59

Localisation : 59, chtinord
Age : 32

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Débridé mon Président Grant

Message par didier012 Mer 16 Déc 2015, 12:54

(Suite de la discussion qui a commencer ici: https://la-planete-cibi-fr.forumactif.org/t1028-la-cibi-pour-ne-pas-rester-coincer-dans-les-bouchons)

bonjour

Ben ca m'occupera un peu ..mais il me faut un tx qui a au moins les "sup" Wink

#Débridé #President #Grant #bidouille #Bricolage
Anonymous
didier012
Invité


Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Dundee33 Mer 16 Déc 2015, 17:34

Salut.

Et si tu te penchais un peu plus sur les bidouilles qui sont mise sur le forum pour ce poste. President Grant ... (Mobile) 1976476601  Vois aussi avec l'OM que tu connais. Wink
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Invité Mer 16 Déc 2015, 18:05

il parait qu'il faut des pièces d’après cet OM.....(quartz)
je dois l'appeler ce soir ..
Anonymous
Invité
Invité


Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Dundee33 Mer 16 Déc 2015, 18:50

??? Ce poste est prévue pour fonctionner en 120 canaux. C'est ensuite avec l'homologation Française qu'il est modifier, mais rien n'est retirer du poste.

Regarde bien la différence entre les deux branchements sur le coté droit de mon image. Wink

[Vous devez être inscrit et connecté pour voir cette image]
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Invité Mer 16 Déc 2015, 21:39

Bonsoir

C'est du chinois pour moi tout ça....
Et il ne faut pas oublier que sur le grant ...il y a eu plusieurs types de platines ...
Donc je n'y mettrais pas mes pattes la dedans sans être sûr a 150 % lol!
Anonymous
Invité
Invité


Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Dundee33 Mer 16 Déc 2015, 21:59

Oui Ok, tu a raison. President Grant ... (Mobile) 2687661070

Ce relevé, je l'ai fait en 1990 (quelque-chose comme ça) quand j'ai eu mon Président Grant gris.
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Invité Mer 16 Déc 2015, 22:08

re...

Déjà tu vois le mien est noir ..
Donc qui me dit que les platines sont identiques ?
Anonymous
Invité
Invité


Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Dundee33 Mer 16 Déc 2015, 22:24

A oui tu a raison.
Grant (40cx)
Grant (80cx)
Grant
Grant classic
Grant II Asc

Source: [Vous devez être inscrit et connecté pour voir ce lien]
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Invité Mer 16 Déc 2015, 22:37

Alors je fais quoi avec mon Grant ? lol!
Anonymous
Invité
Invité


Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Dundee33 Mer 16 Déc 2015, 23:36

Tu va pourquoi pas sur le lien de Roger78. Wink
Arrow [Vous devez être inscrit et connecté pour voir ce lien]
Arrow [Vous devez être inscrit et connecté pour voir ce lien]
Arrow [Vous devez être inscrit et connecté pour voir ce lien]
Arrow [Vous devez être inscrit et connecté pour voir ce lien]
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Invité Mer 16 Déc 2015, 23:49

justement sur ce site je me demande si ce n'est pas la platine du grant "blanc" et non pas noir ..
Il me faudrait démonter le mien pour contrôler .
Anonymous
Invité
Invité


Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Dundee33 Mer 16 Déc 2015, 23:54

Laughing Ça ce complique. C'est un vrai puzzle ton poste. Laughing
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Invité Mer 16 Déc 2015, 23:58

Mais non mais non ....
je regarderais ça samedi ou plus tard ...je ne sais pas encore ...
La base passe avant tout pour le moment Laughing
Anonymous
Invité
Invité


Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Dundee33 Jeu 17 Déc 2015, 00:24

Justement je viens d'y répondre (pour la base). Wink
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Invité Jeu 17 Déc 2015, 00:36

ha?
pas vu !!
Anonymous
Invité
Invité


Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Invité Dim 20 Déc 2015, 20:27

Bonsoir

j'ai ouvert le grant ...et je vois 2 fils protégés et déconnectés ...(1 bleu...et 1 violet ..)
Je parie que c'est eux que je dois connecter au sélecteur de canaux  ! !
Par contre ma platine c'est une PC999-AE...
Est ce que risque rien si je fait la modif ...?
Si on regarde sur le site de Roger ...heu tout est différent entre la platine 999-AE  et la 999-AC
Si je savais au moins a quoi correspond le schéma de la platine 999-AE  ????
Edit : :ha zut la photo des fils lol!
President Grant ... (Mobile) Dscf1873

Anonymous
Invité
Invité


Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Dundee33 Dim 20 Déc 2015, 21:39

C'est bien ces deux fils la. cheers
Je te remet a nouveau mon croquis. Very Happy

[Vous devez être inscrit et connecté pour voir cette image]

Vas y, fait la comparaison. President Grant ... (Mobile) 2687661070
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Invité Dim 20 Déc 2015, 21:47

ha mais j'ai vu...il suffit de souder les 2 fils ...a leur place ..
Moi y avoir compris ...faut m'expliquer longtemps !! lol! lol!
Anonymous
Invité
Invité


Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Dundee33 Lun 21 Déc 2015, 05:34

Laughing President Grant ... (Mobile) 2687661070
Salut.

Par-contre fait bien attention au fil rose et aussi au noir. Wink
(Je par au pro)
Dundee33
Dundee33
Admin

Localisation : Gironde (France)
Age : 57

https://la-planete-cibi-fr.forumactif.org/

Revenir en haut Aller en bas

President Grant ... (Mobile) Empty Re: President Grant ... (Mobile)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 8 1, 2, 3, 4, 5, 6, 7, 8  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
