Chierda S890 SSB (Mobile)

Petit Tx chinois d'allure sympathique.
Dimensions: 175 mm x  55 mm x 160 mm (profondeur) dont 25 de radiateur.

Le Kiki est arrivé dans une boite neutre, toute blanche. A l’intérieur, 2 autres boites: Le tx avec le cordon d alim l étrier la visserie, et le micro dans l'autre.
Et un beau catalogue présentant les produits (mais on verra son contenu dans une autre sujet).

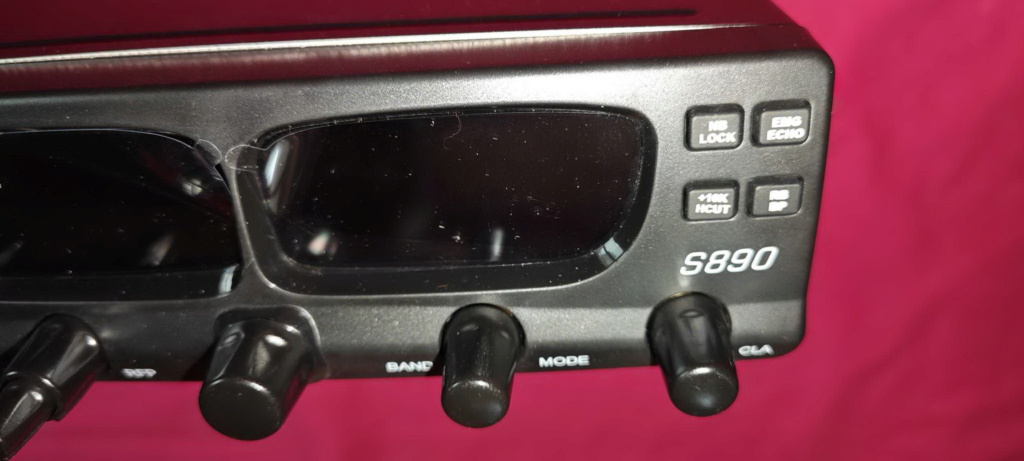

Quand il est éteint et qu'on le regarde bien en face, on a l'impression de voir qqun qu'on connait ( Chhhhhhhh, je suis ton père, Luc... )

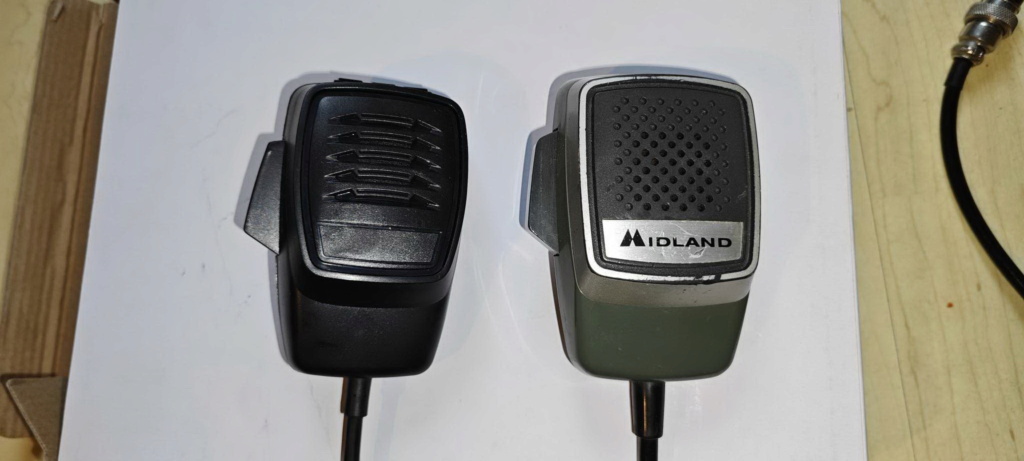

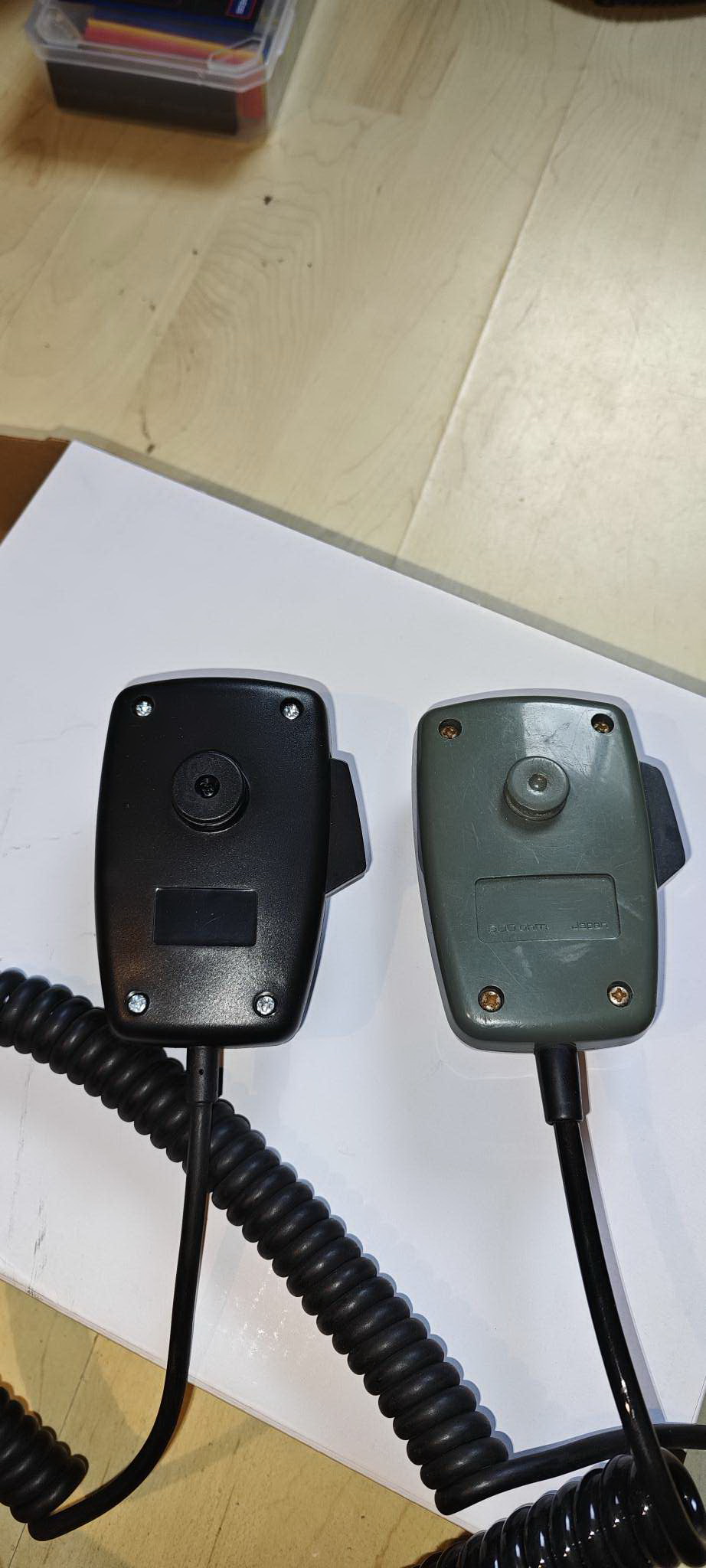

Le micro...mais il a un air de déjà vu, celui-ci (et pas dans un film!)!



Agréable surprise avec ce micro: Le cordon est plutôt souple et affiche une longueur de près de 70 cm au repos ( de 45 cm, ça change des micros avec un cordon spirale raide comme la justice sur un honnête travailleur)

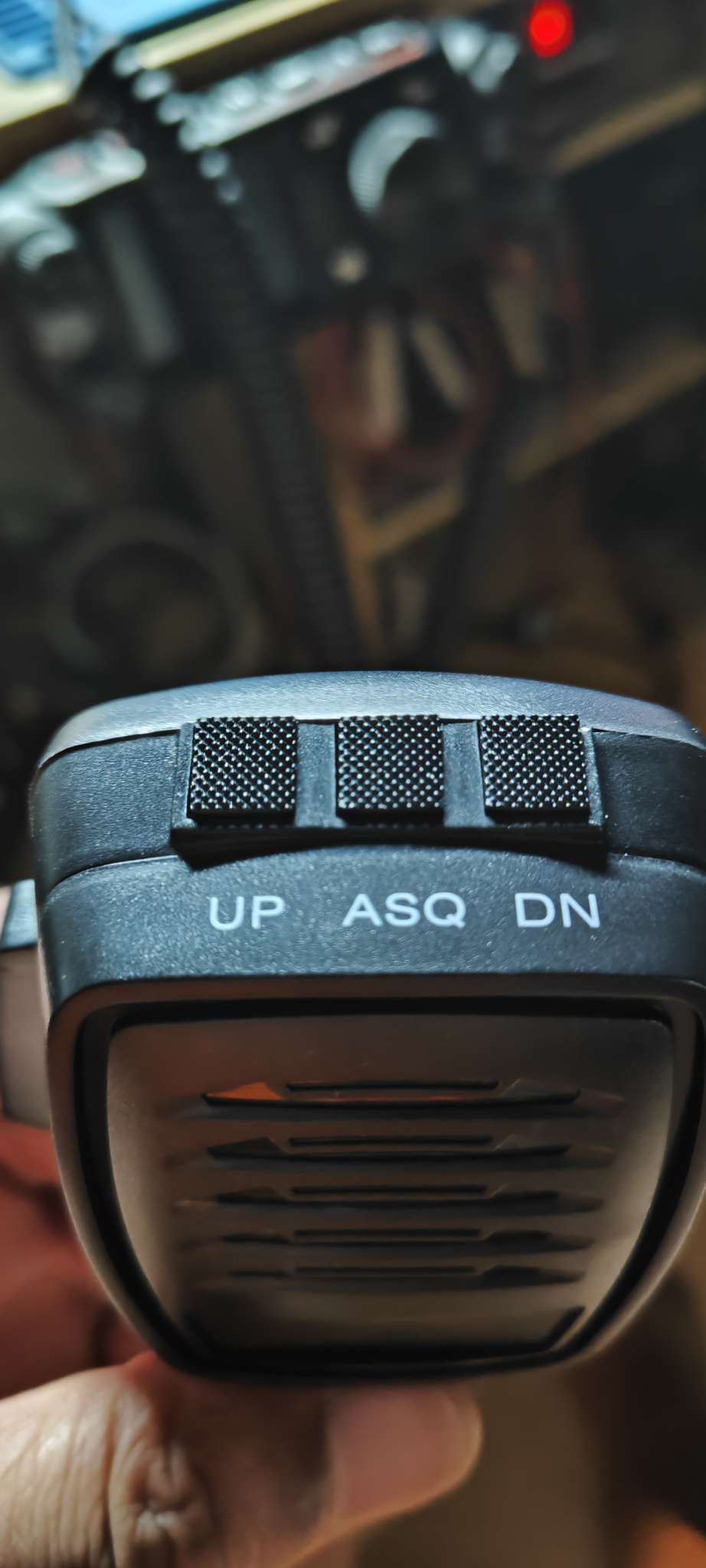

Sur le haut de la prise micro, on trouve les UP/DOWN (habituels) et au milieu le ASQ, soit le squelch automatique. A noter que la prise micro est une 4 Br normale.

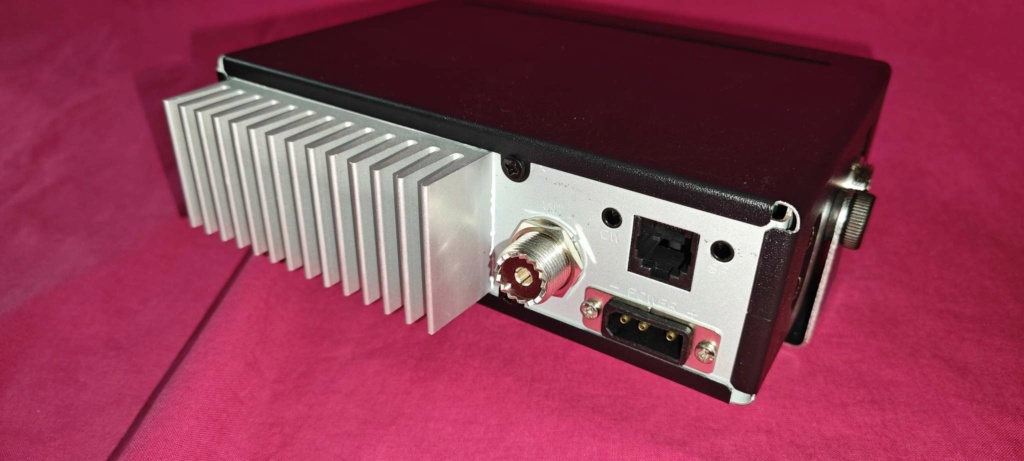

Le radiateur inspire confiance.

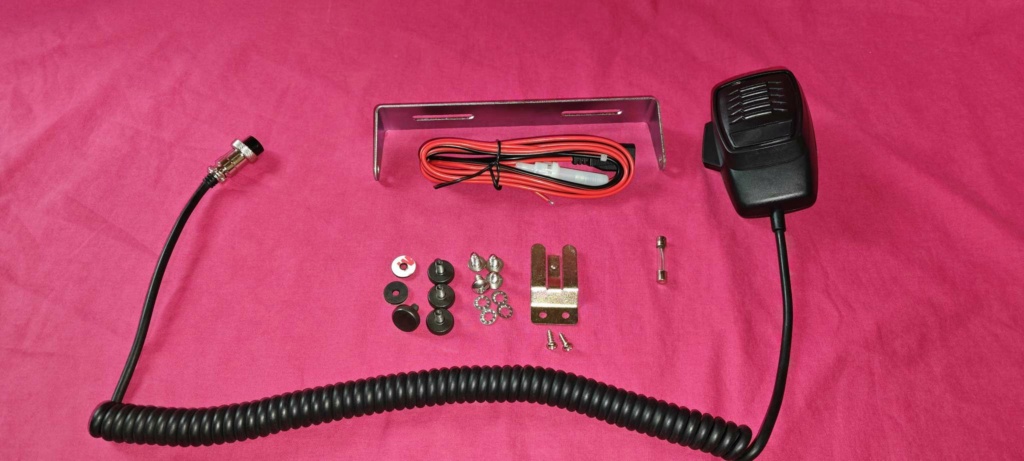

Les accessoires livrés..

On note la présence de 4 molettes, alors que l'étrier ne comprend que 2 trous. (Par contre dans ses autres appelations, le kiki comporte 4 trous)


Vu sur le driver et les 2 PA (enfin, j'espère??)

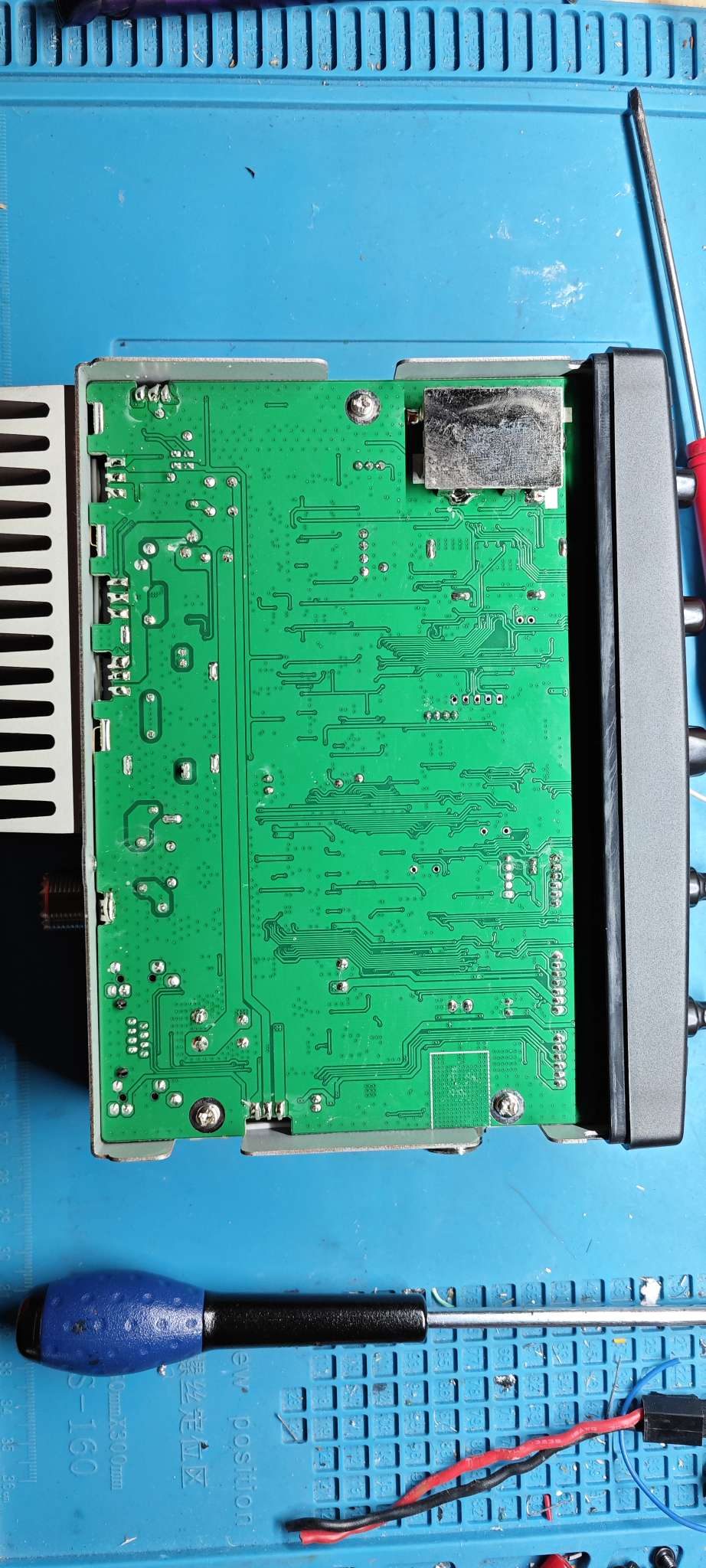

La platine, côté composant (elle n'a absolument rien à voir avec les autres versions )





Quand le TX arrive, il est en 80 Cx (Norm/sup), 7w/20 w. Le jumper est en position J3...


Le mettre en position J1 et toutes les bandes sont actives, soit de A à J (400 Cx) et  40w tous modes sauf  15w AM !



1er essai de  module (pas encore débridé)

On ne va pas faire les difficiles pour un tx à ce prix...
Dommage que la face et les boutons soient un peu basiques.
Sinon, j'aime bien sa taille, bien qu'il sera toujours difficile à caser dans un Vl moderne.
N'ayant pas trouvé de docs concernant cet appareil, j'ai du me débrouiller tout seul pour le mettre en export.
A noter qu'il n'y avait pas de manuel dans la boite. Je l'ai reçu par mail après réclamation. C'est pratique, car il y  a 29 menus permettant de régler plein de choses, notamment:
-L'écho en delay et réverbération
-le roger beep en tonalité et en longueur
-le gain micro pour chaque mode de modulation
-la protection SWR *
-TOT
-Scan
-NR
- etc etc.. ( je reviendrais compléter tout ça)
Le poste est programmable, via la RJ45 à l arrière (quid du câble et du programme (Mystère et boule de gomme ??)
La prise RJ peut servir pour un micro aussi (d'après le manuel...mais il n'y a pas le schéma de cette dernière, et ma boule de cristal est au garage)
- Amateur de CW, ce poste est pour vous, puisque qu'en plus des 4 modes habituels la CW est présente, ainsi qu'une prise pour la pioche à l'arrière.
- La prise JACK 3.5 mm pour le HP ext semble être en fait une prise JACK 3.5 MM stéréo; parce que cette même prise est utilisée pour l'HP ext et pour un HP de P.A... En branchant un HP ext avec une prise mono (enfoncée à fond) je n'avais aucun son. En retirant un peu la prise, j'ai eu l'audio... à confirmer par un test.
- Le réglage de la puissance est du genre efficace, j'ai mesuré 4.4w mini et 36,5 maxi en FM. Du coup j'ai fait des repères à 10 et 15 w pour tester avec des amplis.

_________________________________________________________________________________________________________________________________________________________

Les mauvais points:
- Le cordon du micro est endommagé à côté de la prise (???) voir photo
- *Le SWR embarqué est complètement à la ramasse: Sur charge fictive, j'ai 1.5 de TOS...ouais!!! Du coup la protection TOS (qui est paramétrable) fonctionne aussi bien que le SWR meter... ça bloque l'émission du tx n'importe quand quelque soit la valeur de seuil de TOS que l'on mettra ! Heureusement on peut désactiver l'option dans le menu ...ouffff ! (A moins que j'ai raté un truc dans la manière de l'utiliser ???)
-Le roger beep est audible par le HP du tx (première fois que je vois un truc pareil ?) J'ai pas trouvé comment arrêté ça. Sauf à désactiver la fonction!



COrrection:
Le cordon micro est de bonne qualité, voir même trop bonne:
-En effet, il s'agit d'un cordon à 3 fils + une masse.  L'audio est doublement blindé, par un feuillard puis par la tresse. L'ensemble est dans une 1ere gaine...immédiatement suivie d'une seconde gaine.
La seconde gaine semble très friable, d'ou c'est aspect cassé/fendu que j'ai vu au déballage.
J'ai coupé 3 cm, et j'ai refais ça au propre..c'est comme neuf !

de Gauche à droite: Prise micro refaite, 2eme gaine friable en miettes, les fils dans leur 1ere gaine avec détail sur la qualité des fils et enfin, la 1ere gaine avec la 2eme autour.



Câblage de la prise micro 4 br:         1 PTT
                                                                2 MASSE
                                                                3 AUDIO
                                                                4 SIGNAL (UP/DOWN/ASQ)

@Dundee33
Regardes le lien que j'ai ajouter (j ai corrigé mon post ci-dessus "Maxlog), on voit le PCB. Celui ci est identique à l'AQUARIO... par contre, rien a voir avec le CHIERDA.

@linquisiteur
Il n'y a aucun marquage, même pas un n° de série, le micro n'est pas badgé... Personnellement, je pense qu'il s'agit de pré-série de la "nouvelle version" (nouveau PCB) de ce poste qui est visiblement et originalement destiné au marché sud américain.
Parce qu'en "enquêtant" (merde, j suis au boulot ici aussi!! ), il apparait que sous la marque AQUARIO il est principalement commercialisé au brésil avec 80 cx.
Quand je l'ai déballé, il était  d'ailleurs en 80 cx (norm/sup), 7 watt/25watt.

Je l'ai trouvé en version "EUROPE" sous marque MAXLOG M-8900 (juillet 2013 Simonthewizard) (Voir l'article sur ce forum 2016 avec photos du PCB)
Le manuel que j'ai eu n'est pas finalisé, toutefois, en bas à droite de la page spécifications, il y a la phrase suivante:
" *M-8900 E (international version) 24500-30105 Mhz (not avialable for europe) "

Erreurs dans le manuel, petits buggs de fonctionnement (SWR/Rb...), pas de marque, emballage neutre... Pour toutes ces raison, je pense qu'il s'agit de pré-série (??)


Video maxlog: https://www.dailymotion.com/video/x2z5hu4

La fiche "Ext SP" (Haut parleur extérieur)

La aussi, il y a truc chelou. Comme je m'en doutais, il s'agit d'une prise F 3.5mm stéréo ... Jusque la, c'est logique puisque cette prise est censée servir pour un HP ext et un Public Adress!!!

Sauf que dans le cas présent, cette fiche fait office pour le HP Ext et le Public adress, quelque soit le branchement ???

Bon, on s'en fout un peut puisque l'on utilise pas le Public adress, mais c'est bizarre..

Encombrement

PRESIDENT JACKSON        CHIERDA S890             CRT SS9900





P.S: Je suis en attente d'une solution de MAJ pour le SWR mètre qui donne des indications fantaisistes

@PAPAFOX
C'est clair qu'il y a des mises a  jours à effectuer

Yes, celui ci est un chouilla plus complet que celui que j'ai reçu (par mail) ... Mais il manque quand même les infos sur la fiche RJ45 au dos

FE7964 a écrit:Bonsoir

La notice en anglais

http://www.cbradio.nl/chierda/downloads/Manual_Chierda_S890_ENG.pdf

Ce manuel est déjà obsolète et n'a plus rien à voir. J'ai reçu la nouvelle version du PCB: il y a pas mal de changements dans les menus. Mais je reviendrais plus en détail dans qques jours. Le temps de monter la vidéo et de faire le tour des changements.

225 + 125 de port... J'aurais du en commander 10
