Wimo QRM-éliminator (Filtre anti QRMs)
Des problèmes avec le QRM local sur les ondes courtes? Très souvent la réponse à cette question est 'OUI'. Ceux qui habitent en zone rurale savent comment les fréquences peuvent être 'propre' - excepté peut être à la proximité de lignes haute tension ...
Néammoins, la plupart des interférences sont causées par des sources électroniques, comme TV, ordinateur, mauvaise connection.
Avec ce nouvel accessoire vous pourrez vous débarasser de l'interférence locale jusqu'à un niveau de S9 presque entièrement; le résultat est une fréquence propre! Vous n'avez pas à savoir quel type d'interférence est présent ni savoir d'ou vient l'interférence. Il n'est pas important que l'interférence vienne de votre propre station Packet ou depuis un poste de soudure à 100m de là.
L'éliminateur de QRM est inséré dans la ligne d'antenne sans autre modifications nécessaires sur la radio. Le boitier a une commande PTT intégrée qui permet à "l'éliminateur" de rester connecté pendant l'émission. Une antenne de réception auxiliaire est nécessaire, comme une antenne 2 m ou simplement quelques mètres de fil dans la station.
Le signal indésirable est reçu par les deux antennes donnant des phases differentes. L'éliminateur de QRM permet de régler l'angle de phase ainsi que l'amplification de façon à éliminer le signal indésirable avant qu'il n'atteigne les circuits d'entrée du récepteur!
Il est basé sur un concept innovant et ne peut être comparé aux performances d'un 'noise blanker' ordinaire.
Caractéristiques additionnelles:
Dimensions: 200x130x56mm
Connectique: 3xUHF connecteurs pour le TX, et les antennes auxiliaires, 2 x prises Cinch pour l'alimentation et le PTT.
Alimentation: 12V/150mA.
Source: http://www.wimo.com/ezitune_f.html
#Wimo #QRM-éliminator #Filtre #anti #QRMs #CPL
Dernière édition par Dundee33 le Lun 13 Mar 2017, 11:42, édité 1 fois
Re: Wimo QRM-éliminator (Filtre anti QRMs)
Cédric sur autre forum a écrit:il suprime le QRM par défaçage il suprime le bruit indésirable de l'antenne auxiliaire pour renvoyé un signal neutre à l'autre antenne
L'antenne auxiliaire reçois le QRM et l'antenne principal na plus de perturbation pour renvoyé une signal propre a la réception
QRM ELIMINATOR
73 à vous tous
je cherche des infos sur le QRM ELIMINATOR de chez WIMO
je commence timidement le DX et j'ai des QRM que je n'arrive pas à localiser et à éliminer.
j'utilise un poste PRESIDENT JACKSON II avec une antenne ITA INTERNATIONALE 27 DX avec derrière un RM KL 503
j'ai lu qu'il fallait mettre sur le QRM ELIMINATOR un antenne , mais quel type ? avec quel type de câble ? j'ai vu ici qu'un câble de 2 m dans la station pouvait suffire, si je dois remonter sur le toit cela va me poser des soucis. je ne comprends pas.
il y a apparemment derrière cet appareil une prise PTT mais sur quoi la brancher ???
merci pour vos réponses si vous avez des infos
73+51
107ZGF69
François
#Filtre #QRM #ELIMINATOR
je cherche des infos sur le QRM ELIMINATOR de chez WIMO
je commence timidement le DX et j'ai des QRM que je n'arrive pas à localiser et à éliminer.
j'utilise un poste PRESIDENT JACKSON II avec une antenne ITA INTERNATIONALE 27 DX avec derrière un RM KL 503
j'ai lu qu'il fallait mettre sur le QRM ELIMINATOR un antenne , mais quel type ? avec quel type de câble ? j'ai vu ici qu'un câble de 2 m dans la station pouvait suffire, si je dois remonter sur le toit cela va me poser des soucis. je ne comprends pas.
il y a apparemment derrière cet appareil une prise PTT mais sur quoi la brancher ???
merci pour vos réponses si vous avez des infos
73+51
107ZGF69
François
#Filtre #QRM #ELIMINATOR
BABBO98- Invité
Re: Wimo QRM-éliminator (Filtre anti QRMs)
Salut.
Je ne connais pas en détaille le fonctionnement du filtre, mais oui il lui faut une deuxième antenne. Celle ci peux très bien être un long fil genre filaire fabrication maison et adapté à la fréquence. Pas besoin que son TOS soit réglé puisque c'est juste pour recevoir car c'est justement cette deuxième antenne qui capte le(s) parasite(s).
Il y a sur YouTube pas mal de vidéos sur son fonctionnement. Regardez aussi sur le forum dans la rubrique: Accessoires Antennes
Les bons 73'51 au QTH 107.
Je ne connais pas en détaille le fonctionnement du filtre, mais oui il lui faut une deuxième antenne. Celle ci peux très bien être un long fil genre filaire fabrication maison et adapté à la fréquence. Pas besoin que son TOS soit réglé puisque c'est juste pour recevoir car c'est justement cette deuxième antenne qui capte le(s) parasite(s).
Il y a sur YouTube pas mal de vidéos sur son fonctionnement. Regardez aussi sur le forum dans la rubrique: Accessoires Antennes
Les bons 73'51 au QTH 107.
QRM ELIMINATOR
merci
alors je peux y mettre un morceau de câble qui me reste de l'antenne ?? en le dénudant ?
et la prise PTT elle sert à quoi ??
bonne soirée
alors je peux y mettre un morceau de câble qui me reste de l'antenne ?? en le dénudant ?
et la prise PTT elle sert à quoi ??
bonne soirée
BABBO98- Invité
Re: Wimo QRM-éliminator (Filtre anti QRMs)
La deuxième antenne sert uniquement à recevoir les parasites. L'idéal est de l'a mettre au plus prêt de la source de parasite.
Je ne connais pas particulièrement ce filtre.
TRX pour le poste. Ok
ANT pour l'antenne du poste. Ok
Aux RX ANT pour la deuxième antenne. Ok, jusque la je comprend.
Mais PTT, je ne vois pas. Il doit y avoir une notice avec le filtre.
Je ne connais pas particulièrement ce filtre.
TRX pour le poste. Ok
ANT pour l'antenne du poste. Ok
Aux RX ANT pour la deuxième antenne. Ok, jusque la je comprend.
Mais PTT, je ne vois pas. Il doit y avoir une notice avec le filtre.
QRM ELIMINATOR
merci pour ton aide
la seule notice qui existe est en Allemand et anglais
je pensais mettre l'antenne dans la pièce où se trouve le poste
je n'arrive pas à déterminer les sources de ces QRM j'ai tout débranché, mais rien j'ai un niveau 7 sur la barre SRF quand je branche le PRE lors de mauvaise réception...
mais bon je vais m'y atteler
j'espère que l'antenne dans la pièce ça ira
73*51
François
la seule notice qui existe est en Allemand et anglais
je pensais mettre l'antenne dans la pièce où se trouve le poste
je n'arrive pas à déterminer les sources de ces QRM j'ai tout débranché, mais rien j'ai un niveau 7 sur la barre SRF quand je branche le PRE lors de mauvaise réception...
mais bon je vais m'y atteler
j'espère que l'antenne dans la pièce ça ira
73*51
François
BABBO98- Invité
Re: Wimo QRM-éliminator (Filtre anti QRMs)
Salut.
A tu tester avec le poste de brancher sur une batterie ? Si rien ne change, alors les QRMs arrivent par l’extérieur, donc par l'antenne, donc au niveau du voisinage. Vue le QTH, je ne serais pas surpris. L'antenne serait mieux à l’extérieur. Si il y a un changement, le QRM passe par le secteur ou il est à l’intérieur du QRA. La deuxième antenne sera donc mieux à l'interieur. 7 de QRM, c'est énorme.
A tu tester avec le poste de brancher sur une batterie ? Si rien ne change, alors les QRMs arrivent par l’extérieur, donc par l'antenne, donc au niveau du voisinage. Vue le QTH, je ne serais pas surpris. L'antenne serait mieux à l’extérieur. Si il y a un changement, le QRM passe par le secteur ou il est à l’intérieur du QRA. La deuxième antenne sera donc mieux à l'interieur. 7 de QRM, c'est énorme.
Lacluze91 aime ce message
QRM ELIMINATOR
je comptais faire ça la semaine prochaine, je voudrais y mettre aussi l'ampli, mai bon je ne sais pas.
j'espère ne pas me tromper, sur mon poste, la barre SRF l'indicateur monte à 7 et y est fixe pratiquement sur toutes les fréquences. si je déconnecte le PRE, là, ça tombe à 2 barres
ça m'agace, l'autre jour j'ai touché une station des Caraïbes j'entendais mal et en plus une vitesse en anglais ........
il faut que j'arrive à résoudre ça, l'autre fois j'ai tout débranché, des lignes électriques pour les animaux à la box, sauf l'alim des prises et pour cause.
je ne sais pas comment insérer une photo dans mes réponses
j'espère ne pas me tromper, sur mon poste, la barre SRF l'indicateur monte à 7 et y est fixe pratiquement sur toutes les fréquences. si je déconnecte le PRE, là, ça tombe à 2 barres
ça m'agace, l'autre jour j'ai touché une station des Caraïbes j'entendais mal et en plus une vitesse en anglais ........
il faut que j'arrive à résoudre ça, l'autre fois j'ai tout débranché, des lignes électriques pour les animaux à la box, sauf l'alim des prises et pour cause.
je ne sais pas comment insérer une photo dans mes réponses
BABBO98- Invité
Re: Wimo QRM-éliminator (Filtre anti QRMs)
Il faut être inscrit sur le forum pour pouvoir mettre des photos.
Dans un domicile tout ce qui est télé, Live box, chargeur de téléphone, ... sont avec des alimentations à découpage. Ce genre d'alim parasite.
Pour le préampli, seul de Très rare modèle n’amplifie pas avec les QRMs et c'est pour cette raison que je n'en utilise pas.
Dans un domicile tout ce qui est télé, Live box, chargeur de téléphone, ... sont avec des alimentations à découpage. Ce genre d'alim parasite.
Pour le préampli, seul de Très rare modèle n’amplifie pas avec les QRMs et c'est pour cette raison que je n'en utilise pas.
QRM ELIMINATOR
ok
je viens de m'inscrire, je te fait suivre la photo du poste pour que tu puisses voir l'SRF
je viens de m'inscrire, je te fait suivre la photo du poste pour que tu puisses voir l'SRF
BABBO98- Localisation : QTH 107 & 14(dep.06)
Re: Wimo QRM-éliminator (Filtre anti QRMs)
Salut.
Ok. J'ai par la même occasion déplacer ton sujet ici.
Ok. J'ai par la même occasion déplacer ton sujet ici.
QRM ELIMINATOR
Voilà je reprends le fil

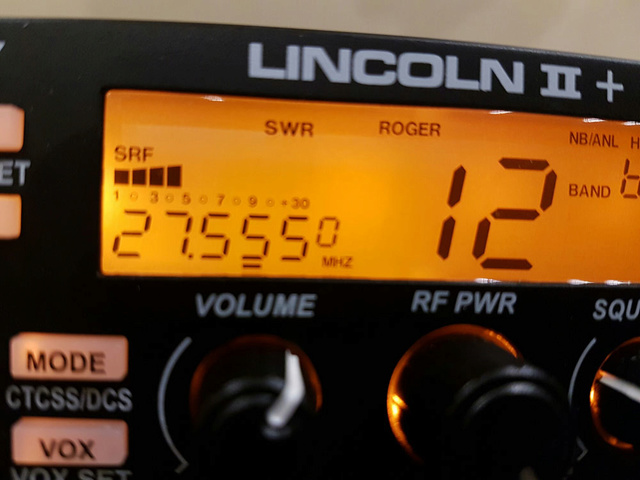

voici la photo du poste
voici la photo du poste
BABBO98- Localisation : QTH 107 & 14(dep.06)
Re: Wimo QRM-éliminator (Filtre anti QRMs)
Tu est rapide dit donc.
Dans les boutons au dessus du message, il y en a un avec un écran et une disquette de dessiné. C'est celui ci pour charger une image.
Dans les boutons au dessus du message, il y en a un avec un écran et une disquette de dessiné. C'est celui ci pour charger une image.
Re: Wimo QRM-éliminator (Filtre anti QRMs)
A oui, je vois ça. Un Lincoln 2 +. Je n'en ai jamais eu. Je l'aime bien celui la.
Re: Wimo QRM-éliminator (Filtre anti QRMs)
avec tous ces trucs je suis dans la panade complète
BABBO98- Localisation : QTH 107 & 14(dep.06)
Re: Wimo QRM-éliminator (Filtre anti QRMs)

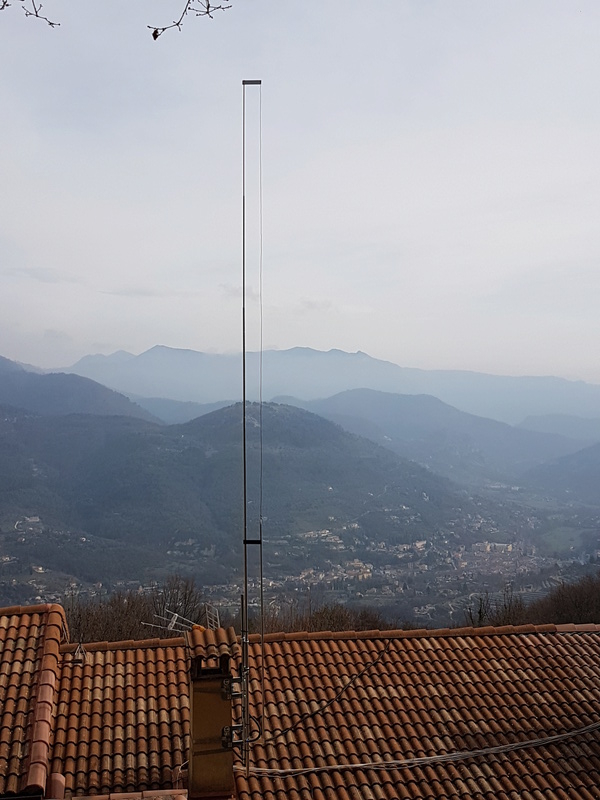

https://i.servimg.com/u/f58/19/66/25/73/20170310.jpg
UNE VUE DE MES MONTAGNES
UNE VUE DE MES MONTAGNES
BABBO98- Localisation : QTH 107 & 14(dep.06)
Re: Wimo QRM-éliminator (Filtre anti QRMs)
Mais ! Cette antenne me dit quelque chose. Sympa le paysage.
Pour les QRMs, tu peux déjà dans un premier temps mettre l'alimentation et le poste à la terre. Si possible aussi le tube de l'antenne.
Pour les QRMs, tu peux déjà dans un premier temps mettre l'alimentation et le poste à la terre. Si possible aussi le tube de l'antenne.
Re: Wimo QRM-éliminator (Filtre anti QRMs)
En électricité c est pas trop mon fort.....
Je n ai pas de terre sur le.poste. enfin je crois...enfin je ne vois pas la petite visse avec le rateau...sur quoinje me.branche ?
Je n ai pas de terre sur le.poste. enfin je crois...enfin je ne vois pas la petite visse avec le rateau...sur quoinje me.branche ?
BABBO98- Localisation : QTH 107 & 14(dep.06)
Re: Wimo QRM-éliminator (Filtre anti QRMs)
Salut.

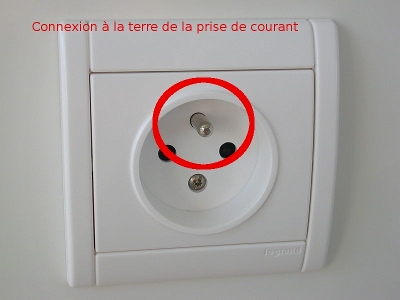

Ok. Il te suffit de coincer un fil avec une visse situé à l'arrière du poste et de l'alimentation. J'ai fait ça au QRA et aussi dans le push. Tu verra ça ici: voici-ma-station-mobile-dundee33 Pour que se soit plus propre, j'y ai mis des cosses.
Au QRA, le mieux est d'avoir une prise de terre indépendante du reste de la maison. Ça c'est pour le plan A. Le plan B est, si on a pas le choix de quand même ce prendre sur la terre du QRA. Après faut tester en branchant / débranchant la terre pour voir de quel côté pourrait être le changement. On gardera le meilleur résulta.
Ok. Il te suffit de coincer un fil avec une visse situé à l'arrière du poste et de l'alimentation. J'ai fait ça au QRA et aussi dans le push. Tu verra ça ici: voici-ma-station-mobile-dundee33 Pour que se soit plus propre, j'y ai mis des cosses.
Au QRA, le mieux est d'avoir une prise de terre indépendante du reste de la maison. Ça c'est pour le plan A. Le plan B est, si on a pas le choix de quand même ce prendre sur la terre du QRA. Après faut tester en branchant / débranchant la terre pour voir de quel côté pourrait être le changement. On gardera le meilleur résulta.
Re: Wimo QRM-éliminator (Filtre anti QRMs)
ok je vais faire ça
pour l'alim, ma station est sur onduleur (côté batterie)vu les orages ici chez nous, j'ai débrancher l'onduleur du secteur, mais ça n'a rien changé, même quand la station est directement sur la prise murale.
pour l'alim, ma station est sur onduleur (côté batterie)vu les orages ici chez nous, j'ai débrancher l'onduleur du secteur, mais ça n'a rien changé, même quand la station est directement sur la prise murale.
BABBO98- Localisation : QTH 107 & 14(dep.06)
Lacluze91 aime ce message
Re: Wimo QRM-éliminator (Filtre anti QRMs)
A oui je vois. En plus un onduleur fait quand même un peu filtre. Et encore plus une fois débranché.
Peux tu mettre l'antenne plus haut pour voir s'y le niveau de parasite baisse ? Pas évident vue la région venté.
Peux tu mettre l'antenne plus haut pour voir s'y le niveau de parasite baisse ? Pas évident vue la région venté.
Re: Wimo QRM-éliminator (Filtre anti QRMs)
Non chez moi je n'ai pas trop de vent mais plus haut c'est la forêt il faudrait qu je tire au moins 100 m de câble
je vais essyer la mise à le terre mais j'ai peu d'espoir
voici la réponse de chez WIMO concernant la fameuse prise PTT
> La prise PTT qu'il y a sur le QRM ELIMINATOR, doit se mettre sur
> quelle prise de mon poste ? je fais du DX avec un poste PRESIDENT
> LINCOLN II;
Sur la prise "PTT" ou "Send" de votre radio. Si votre radio n'a pas une prise pour ça vous ne pouvez pas utiliser le QRM Eliminateur directement, désolé.
je vais essyer la mise à le terre mais j'ai peu d'espoir
voici la réponse de chez WIMO concernant la fameuse prise PTT
> La prise PTT qu'il y a sur le QRM ELIMINATOR, doit se mettre sur
> quelle prise de mon poste ? je fais du DX avec un poste PRESIDENT
> LINCOLN II;
Sur la prise "PTT" ou "Send" de votre radio. Si votre radio n'a pas une prise pour ça vous ne pouvez pas utiliser le QRM Eliminateur directement, désolé.
BABBO98- Localisation : QTH 107 & 14(dep.06)
Re: Wimo QRM-éliminator (Filtre anti QRMs)
Ok, pour le perchoir.
Wimo ne dit quand même pas se que c'est cette prise. Il faudrait l'avis de d'autres OMs ici ou sur d'autres forums car la moi je ne vois pas du tout.
A moins que ce soit une pris alimentation. (???)
Je passe en QRT. Je doit aller tondre la pelouse.
Wimo ne dit quand même pas se que c'est cette prise. Il faudrait l'avis de d'autres OMs ici ou sur d'autres forums car la moi je ne vois pas du tout.
A moins que ce soit une pris alimentation. (???)
Je passe en QRT. Je doit aller tondre la pelouse.
Page 1 sur 27 • 1, 2, 3 ... 14 ... 27
La Planète Cibi Francophone :: Le matériel de la Planète Cibi (Récent & nouveaux) :: Antennes Cibi Fixes :: Accessoires Antennes Fixes (HF)
Page 1 sur 27
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
Aujourd'hui à 17:59 par PAPA FOX
» Tableau des fréquences Cibi
Aujourd'hui à 12:53 par linquisiteur
» Sirio New Tornado 27
Aujourd'hui à 11:35 par Dundee33
» Midland 13-886 International (Phone (Base)
Aujourd'hui à 07:05 par PAPA FOX
» Petite anecdote du jour qui mérite un sujet...
Aujourd'hui à 00:13 par WarGames58
» Divisions et Prefixes en Cibi & QTH Locator
Hier à 11:41 par franck666
» Les petits QSO du Nounours en guimauve et chocolaaaat!
Hier à 06:51 par Dundee33
» Postes Tuning
Hier à 06:50 par Dundee33
» CRT SS 7900 V (Mobile)
Mer 17 Avr 2024, 23:42 par Le Nounours
» (Dundee33) La Cibi en BLU & AM & FM (Vidéos)
Mer 17 Avr 2024, 23:30 par Dundee33
» QSO 14KM3306 et 14BC3301 sur la route (17/04/2024)
Mer 17 Avr 2024, 23:29 par Dundee33
» Midland 7001 400CH Precision series (Mobile)
Mer 17 Avr 2024, 21:32 par Gils
» PNI Escort HP 82 (Portable)
Mer 17 Avr 2024, 16:48 par 14ML73
» Coin DX et Activités (Toutes bandes de fréquences)
Mer 17 Avr 2024, 16:36 par WarGames58
» Sirio New Monsoon
Mer 17 Avr 2024, 15:57 par WarGames58
» MFJ-826B TOS/WATTMETRE NUMERIQUE
Mer 17 Avr 2024, 15:24 par benjd97
» ARCON24 : La convention internationale des amateurs revient ! (05-06/10/2024)
Mer 17 Avr 2024, 10:32 par Dundee33
» Kit remplacement Sirio Tornado (partie self)
Mer 17 Avr 2024, 09:48 par Dundee33
» CRT SS 8900 (Mobile)
Mer 17 Avr 2024, 09:42 par Dundee33
» Spectrum26 (Fermer)
Mer 17 Avr 2024, 09:06 par Dundee33
» Rassemblement (d'anciens) Cibistes ! QTH: Magenta (dpt. 51) (15/06/2024)
Mar 16 Avr 2024, 21:30 par Dundee33
» Voyage Voyages (sur YouTube)
Mar 16 Avr 2024, 21:02 par DEMON 72
» .Silicon Radio (Dépannage radio) (Sud-Ouest France)
Mar 16 Avr 2024, 20:49 par Dundee33
» 3ème brocante du REF37 (radio-club F6KCI) à Tours (dpt. 37) le 22/06/2024
Lun 15 Avr 2024, 17:34 par Dundee33
» Brocante Radioamateur à Rueil-Malmaison (dpt. 92) (27/04/2024)
Lun 15 Avr 2024, 01:12 par Dundee33
» 9BC555 Gilles (sur YouTube)
Dim 14 Avr 2024, 22:45 par Dundee
» Comment se faire parvenir une antenne de plus de 1.60 m par colis
Dim 14 Avr 2024, 20:43 par WarGames58
» E.R.C.I - Entente Radio Clubs et Indépendants (68)
Dim 14 Avr 2024, 16:54 par Dundee33
» (Vend) Président Jackson II Classic
Sam 13 Avr 2024, 18:05 par Toubib
» Revenir sur 40 canaux tout mode ??? & Il le faut les 40 canaux sont suffisants pour rester en vie
Sam 13 Avr 2024, 13:27 par Dundee33
» Cluster DX ...
Ven 12 Avr 2024, 22:17 par Neptune71
» Réglementation Française Cibi (Arrêté du 31 mars 1992) & Questions > 2007
Ven 12 Avr 2024, 18:41 par bernard69
» Un bidon Industriel vide est-il indispensable pour protéger son matériel Radio CB ?
Ven 12 Avr 2024, 11:26 par linquisiteur
» CEM-Bio Protect SpicaStrike (Filtre Linky 63A)
Jeu 11 Avr 2024, 18:16 par linquisiteur
» Grazioli HW10V
Jeu 11 Avr 2024, 01:45 par Lapince
» Les QSO d'Aurelius Primus sur Marseille
Mer 10 Avr 2024, 19:11 par DEMON 72
» WebSDR 11m + bande déca. (SWL)
Mar 09 Avr 2024, 19:39 par Dundee33
» CEM-Bio Protect SpicaStrike (Filtre Linky 40A)
Mar 09 Avr 2024, 17:04 par Dundee33
» Swisquad AC 14/11 (Directive)
Mar 09 Avr 2024, 16:14 par Dundee33
» Sud expo radio 46ème édition samedi 12 octobre 2024 Cavaillon ( Vaucluse 84 )
Dim 07 Avr 2024, 23:27 par Dundee33
» ZETAGI CLAP DE FIN !
Dim 07 Avr 2024, 21:21 par FE7964
» Longueur possible de RG58
Dim 07 Avr 2024, 16:25 par 14FRC23
» L'association ARES 24ème Salon Radio de Roquefort (dpt 13) la Dédoule (06/04/2024)
Dim 07 Avr 2024, 13:45 par DEMON 72
» Premier QSO Aujourd'hui ! Forte propag en AM / FM
Dim 07 Avr 2024, 00:04 par Dundee33
» [recherche] alimentation stabilisé mini 15A
Sam 06 Avr 2024, 19:28 par fab33
» Vends Moniteur couleur ATARI SC1435 - TRES BON ÉTAT
Sam 06 Avr 2024, 13:46 par WarGames58
» Accès au site + Listing des membres du Groupe Kilo Mike
Sam 06 Avr 2024, 00:55 par 14KM5701
» President Randy III (Portable)
Ven 05 Avr 2024, 16:31 par 14ML73
» E.Antenna 11Mox (Directive)
Ven 05 Avr 2024, 10:19 par On4luc
» [Vendue] [Trouvé] [Clôturé] [Annulée] titre de l'annonce............................. + réglement
Ven 05 Avr 2024, 08:07 par Dundee33
