Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par Gabillon21 Ven 6 Aoû - 19:05

Zetagi B300P (Ampli mobile) - Page 6 20210812
Zetagi B300P (Ampli mobile) - Page 6 20210811
Zetagi B300P (Ampli mobile) - Page 6 20210810
Gabillon21
Gabillon21

Localisation : Corrèze 19 limite cantal 15
Age : 53

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par Gabillon21 Ven 6 Aoû - 19:10

J ai la grosse diodes qui est en passage  ouvert  mais  je  pense que sa vient d ailleurs  ,le relais  noir  pourrait être bloqué  en ouverture  ,je vais  maitre une photo  ou on voit  la résistance changer  si je peux  la souligner en photo  je vais  le faire, je savais  que des composants  digne de  qualité  c'est  pas  donné  mais  je me suis mis une limite  sinon  autant en trouver un d occase  ou un b550p
Gabillon21
Gabillon21

Localisation : Corrèze 19 limite cantal 15
Age : 53

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par Gabillon21 Ven 6 Aoû - 19:18

Zetagi B300P (Ampli mobile) - Page 6 20210813
Gabillon21
Gabillon21

Localisation : Corrèze 19 limite cantal 15
Age : 53

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par linquisiteur Sam 7 Aoû - 0:59

Bonjour,

vu que cela fait longtemps que je n'ai pas mis les mains dans un B300P, j'ai recherché le schéma.

http://www.cbradio.nl/zetagi/Manual_Zetagi_B300P_ENG_ITA.pdf

Le transistor qui est en dessous, le 2N1711 sert à piloter la LED TX et ainsi que la polarisation des MRF455. Il est lui même piloter le transistor du VOX HF.

La grosse diode peut paraitre passante dans les 2 sens montée sur le circuit. Mais ce serait le cas, les fusibles fondent aussitôt (ou l'alimentation se met en protection)
linquisiteur
linquisiteur

Localisation : Loiret

Dundee33 aime ce message

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par Gabillon21 Sam 7 Aoû - 1:09

Ok de tout  façon  je regarde  demain  ,si je peux  tester  mes 2 mrf455  est je verrai  si je trouve  les mêmes  valeurs  sur les  2 et je  crois  que c'est  des npn  ,mais je vérifierai  ,en tout cas merci pour ces informations qui sont  importantes
Gabillon21
Gabillon21

Localisation : Corrèze 19 limite cantal 15
Age : 53

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par linquisiteur Sam 7 Aoû - 1:59

Oui les MRF455 sont des transistors NPN.
Bien penser a vérifier les jonctions dans le sens passant mais aussi inverse ainsi que entre collecteur et émetteur et cela dans les 2 sens.
J'ai déjà rencontrer des transio qui passaient tout les tests des jonctions sauf celui entre C et E dans un des 2 sens.
linquisiteur
linquisiteur

Localisation : Loiret

Dundee33 et Le Nounours aiment ce message

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par Gabillon21 Sam 7 Aoû - 13:29

Bonjour  comment  je peux  savoir  si le relais  en noir le plus gros qui n'a pas de réf ou c'est marqué  TAIKO sur la droite  du relais  gf est en dessous  de  TAIKO  marqué GX2-12 ,comment  savoir si fonctionne  merci
Gabillon21
Gabillon21

Localisation : Corrèze 19 limite cantal 15
Age : 53

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par linquisiteur Sam 7 Aoû - 20:52

Bonjour,

pour tester le relais, il faut dans un premier temps vérifier la continuité des contacts repos.
Alimenter le relais et vérifier, la continuité des contacts travail.
On peut également vérifier que lorsque le relais est dans une position, l'absence de continuité sur les contacts de la position contraire.
linquisiteur
linquisiteur

Localisation : Loiret

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par Gabillon21 Jeu 12 Aoû - 18:49

Bonjour  j aimerait  savoir  l'inquisiteur  comment  savoir  quelle  sont les valeurs  du relais  noir ,je pense 2 contacts en 12 v mais  combien  en ampères ? 8,10,16? Il i à rien  comme  renseignements  dessus  si vous  pouvez  m aider  sur ce  point
Gabillon21
Gabillon21

Localisation : Corrèze 19 limite cantal 15
Age : 53

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par linquisiteur Jeu 12 Aoû - 19:18

Bonjour,

il faudrait regarder la référence marquée sur le relais.
linquisiteur
linquisiteur

Localisation : Loiret

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par Gabillon21 Jeu 12 Aoû - 19:20

Ba justement  j en ai pas j ai que taiko,gf plus loin gx2-12 c'est tout
Gabillon21
Gabillon21

Localisation : Corrèze 19 limite cantal 15
Age : 53

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par cyril dep 11 Jeu 12 Aoû - 19:22

Zetagi B300P (Ampli mobile) - Page 6 Copie_14Zetagi B300P (Ampli mobile) - Page 6 20210810
cyril dep 11
cyril dep 11

Localisation : L'Aude 11

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par Gabillon21 Jeu 12 Aoû - 19:27

Ok mais  si je dois  le changer  je  sais pas si c'est  un 8a ou au pif 16a
Gabillon21
Gabillon21

Localisation : Corrèze 19 limite cantal 15
Age : 53

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Problème avec amplificateur zetagi b300p

Message par Gabillon21 Jeu 12 Aoû - 19:28

Merci  en tout  cas  sa m aide bien
Gabillon21
Gabillon21

Localisation : Corrèze 19 limite cantal 15
Age : 53

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Zetagi B300P (Ampli mobile)

Message par bernard69 Sam 12 Fév - 12:55

le moustik a écrit:Il faut remplacer un condensateur polarisé qui est a coté du relais d'émission sur la petite platine, a l'avant.
Ils n'ont pas tous les même valeur sur tous les B300P.
Sur le mien , le délai était un peu court, il y avait un 47uf, je l'ai remplacé par un 56.
A toi de regarder la valeur du tien et en mettre un dont la valeur est plus faible.
73!
Bonjour le Moustik..

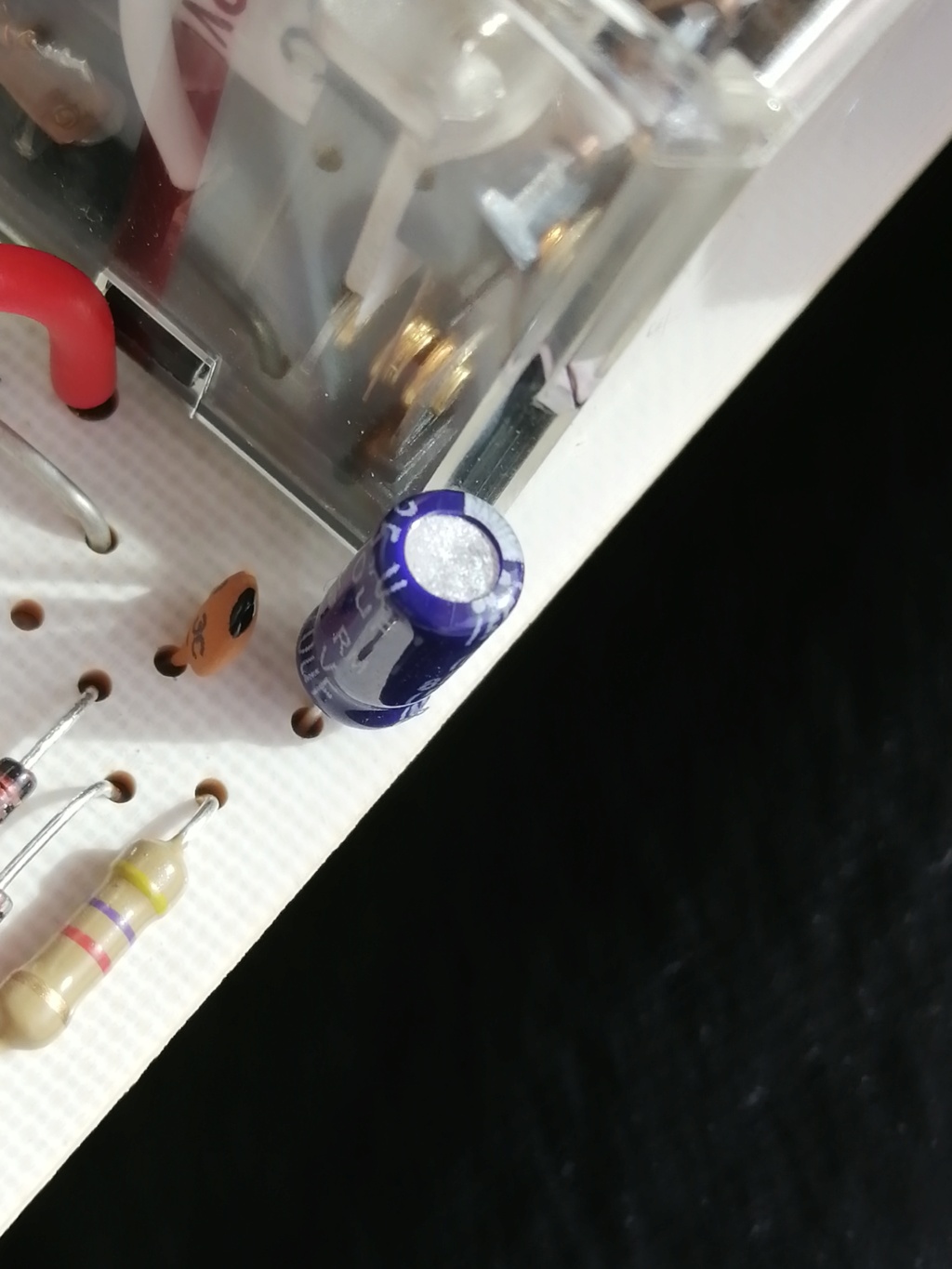

Une précision sur le remplacement du condensateur, c'est le bleu à gauche près du relais ou le noir a droite en haut sous les deux fils rouge ? Zetagi B300P (Ampli mobile) - Page 6 Img_2283
Zetagi B300P (Ampli mobile) - Page 6 Img_2282
Zetagi B300P (Ampli mobile) - Page 6 Img_2284
Merci
bernard69
bernard69

Localisation : Département 69
Age : 56

Revenir en haut Aller en bas

Zetagi B300P (Ampli mobile) - Page 6 Empty Re: Zetagi B300P (Ampli mobile)

Message par le moustik Sam 12 Fév - 18:37

Celui a la verticale sur la seconde photo!
le moustik
le moustik

Localisation : JN04LK
Age : 68

Dundee33 et bernard69 aiment ce message
